Szczegóły Produktu:
|
| Nazwa produktu: | Moduł pojedynczego nadajnika wideo 3 Gb/s | Pasmo: | 50 Mb/s - 2,97 Gb/s |
|---|---|---|---|
| Długość fali: | TX-1310nm bez RX | Przydzielenie pinu: | Pinout inny niż MSA |
| Interfejs: | LC Simplex | Zasięg kabla: | 40km |
| Temperatura: | Reklama w telewizji | DDMI: | Utrzymany |
| słowa kluczowe: | Nadajnik optyczny SFP 3 Gb/s | ||
| Podkreślić: | LC Simplex Video Transceiver SFP,1310nm Video Transceiver SFP,40-kilometrowy nadajnik SFP |
||

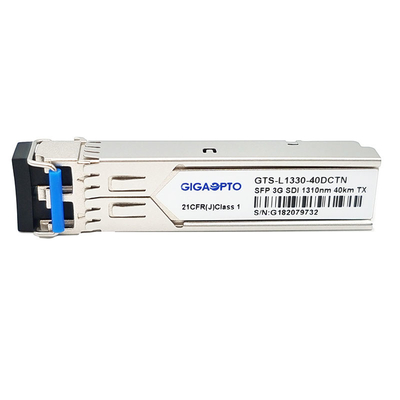

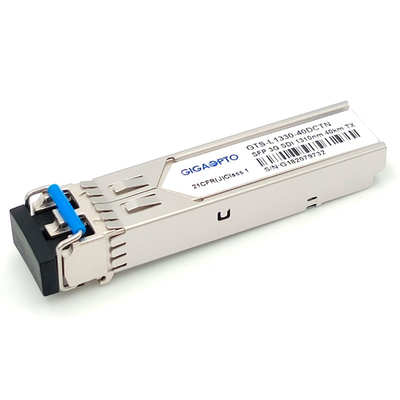

Non MSA 3G-SDI SFP Tx Tylko 1310nm 40km Wzorce patologiczne wideo Pojedynczy moduł nadajnika DDM dla SD/HD/3G SDI
Specyfikacja funkcjonalna
| Nazwa produktu | Pojedynczy nadajnik wideo SFP 3 Gb/s | Nr części | GTS-L1330-40DCTN |
| Rata | Do 2,97 Gb/s | Przydzielenie pinu | Pinout inny niż MSA |
| Typ modułu | Pojedynczy TX | Temp. | 0 do 70°C |
| Długość fali (TX) | 1310nm | Zasięg kabla | 10km |
| Złącze optyczne | LC Simplex | Głoska bezdźwięczna | Światłowód jednomodowy |
| Nadajnik | Laser DFB | Komponent odbiornika | Nie dotyczy |
| Napięcie zasilania | 3,3V | Prąd (maks.) | 350mA |
| Uruchomiona moc | -2~+3dBm | ER | >5,0 dB |
| Wzorce patologiczne | Wsparcie jako domyślne | DDM | Z |
| OEM/ODM | TAk | MTBF | 1 000 000 godzin |
| Aplikacje | SD/HD/3G SDI | ||
Opis
Pojedynczy nadajnik wideo SFP GTS-L1330-40DCTN 3G SDI firmy Gigaopto jest przeznaczony do jednokanałowych aplikacji transmisji wideo na odległość 40 km na SMF za pośrednictwem długości fali 1310nm ze złączem simplex LC. Obsługuje szybkości transmisji danych od 50 Mb/s do 2,97 Gb/s.
Ten nadajnik został specjalnie zaprojektowany do niezawodnej pracy w obecności patologicznych wzorców SDI dla szybkości transmisji szeregowych SMPTE 259M, SMPTE 344M, SMPTE 292M i SMPTE 424M.
Ten nadajnik składa się z dwóch sekcji: nadajnika laserowego DFB i jednostki sterującej MCU.Wszystkie moduły spełniają wymagania bezpieczeństwa laserowego klasy I.
Jest wyposażony w 20-stykowe złącze SFP, aby umożliwić podłączanie podczas pracy, w pełni zgodne z SFP MSA, cyfrowe funkcje monitorowania diagnostycznego w czasie rzeczywistym są dostępne jako domyślne przez SFF-8472.
Cechy
Aplikacja
Definicja PIN
Notatka: Society of Motion Picture and Television Engineers, skrót od SMPTE, ma standardy obsługi sygnałów wideo o wysokiej rozdzielczości z patologicznym wzorcem.Standardy SMPTE wymagają obecnie 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) i 424M (3G-SDI).
SMPTE 297-2006: Ten standard definiuje interfejs światłowodowy do transmisji i odbioru sygnałów SDI przy różnych szybkościach transmisji danych: 3G ~ 12G
SMPTE 259M: od 143 do 360 Mb/s
SMPTE 344M: 540 Mb/s
SMPTE 292: 1,485 i 1,485/1,001 Gb/s
SMPTE 424M: 2,97 i 2,97/1,001 Gb/s
Te przepływności są wystarczające dla wideo 1080p przy 50 lub 60 klatkach na sekundę.
