Szczegóły Produktu:
|
| Nazwa produktu: | Nadajnik 3G SDI | Szybkość transmisji: | 3 Gb/s |
|---|---|---|---|
| Długość fali (TX): | 1310nm | Przydzielenie pinu: | MSA |
| Złącze optyczne: | LC | Dystans: | 10KM |
| DDM: | TAK | Gwarancja: | 3 LATA |
| słowa kluczowe: | Pojedynczy nadajnik SDI | ||
| Podkreślić: | Transceiver wideo SFP 3G,transceiver wideo SFP TX1310nm,HD SDI SFP |
||
3Gb / s 1310nm 10km DOM LC SMF Pojedynczy nadajnik Video Patologiczne wzory Moduł nadawczo-odbiorczy MSA Pinout
Specyfikacja funkcjonalna
| Nazwa produktu | Nadajnik 3G HD/SDI SFP | Numer części | GTS-L1330-40DCT |
| Pasmo | 50 Mb/s - 2,97 Gb/s | Przydzielenie pinu | MSA |
| Typ modułu | Pojedynczy TX | Zakres temperatury | Reklama w telewizji |
| Środkowa długość fali (TX) | 1310nm | Kabel | 10-kilometr |
| Złącze | LC Simplex | Typ włókna | FNP |
| Typ LD | Laser DFB | Typ PD | Nie dotyczy |
| Napięcie zasilania | +3,3V | Całkowity prąd (maks.) | 400mA |
| Moc wyjściowa TX | -5~0dBm | ER. | >5,0 dB |
| Wzorce patologiczne | Z | DDMI | Obsługiwane domyślnie |
| OEM/ODM | Utrzymany | Protokoły | SFP MSA |
| Aplikacje | SMPTE 259M, SMPTE 344M, SMPTE 292M i SMPTE 424M | ||
Opis

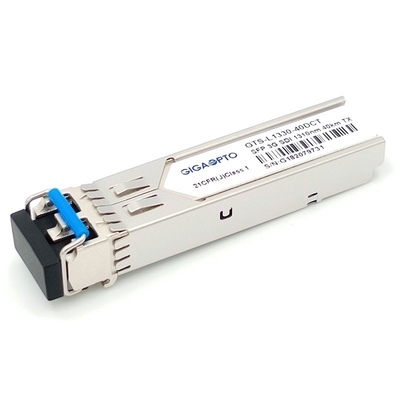

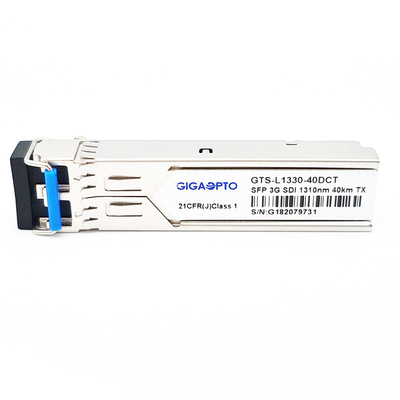

Moduł pojedynczego nadajnika Gigaopto GTS-L1330-40DCT 3G SDI jest dwukanałowym modułem nadajnika optycznego jednomodowego przeznaczonym do transmisji optycznych szeregowych sygnałów cyfrowych zgodnie z definicją w SMPTE 297-2006.
Obsługuje od 50 Mb/s do 3 Gb/s i jest specjalnie zaprojektowany do przesyłania patologicznych wzorców SMPTE 259M, SMPTE 344M, SMPTE 292M i SMPTE 424M SDI.
Ten nadajnik składa się z dwóch sekcji: nadajnika laserowego DFB i jednostki sterującej MCU.Wszystkie moduły spełniają wymagania bezpieczeństwa lasera klasy I, mogą przesyłać sygnał od 50 Mb / s do transmisji 3 Gb / s do 40 km z sygnałami patologicznymi 3 Gb / s.
Jest wyposażony w 20-stykowe złącze SFP, które umożliwia podłączanie podczas pracy, w pełni zgodne ze standardami SFP MSA, SFF-8472.Wbudowany cyfrowy monitoring diagnostyczny (DDM) umożliwia dostęp do parametrów pracy w czasie rzeczywistym.
Nadaje się do zastosowań nadawania cyfrowego w wysokiej rozdzielczości.
Cechy
Aplikacja
Definicja PIN
HD-SDI SD-SDI 3G-SDI SFP Wideo TX1310nm 40KM Tylko nadajnik
Uwaga: Society of Motion Picture and Television Engineers, skrót od SMPTE, ma standardy obsługi sygnałów wideo o wysokiej rozdzielczości z patologicznym wzorcem.Standardy SMPTE wymagają obecnie 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) i 424M (3G-SDI).
SMPTE 297-2006: Ten standard definiuje interfejs światłowodowy do transmisji i odbioru sygnałów SDI przy różnych szybkościach transmisji danych: 3G ~ 12G
SMPTE 259M: od 143 do 360 Mb/s
SMPTE 344M: 540 Mb/s
SMPTE 292: 1,485 i 1,485/1,001 Gb/s
SMPTE 424M: 2,97 i 2,97/1,001 Gb/s
Te przepływności są wystarczające dla wideo 1080p przy 50 lub 60 klatkach na sekundę.
