Szczegóły Produktu:
|
| Nazwa produktu: | 3G SDI wideo SFP TX | Szybkość transmisji: | 3 Gb/s |
|---|---|---|---|
| Długość fali (TX): | 1310nm | Przydzielenie pinu: | MSA |
| Złącze optyczne: | LC | Dystans: | 10KM |
| DDM: | TAK | Gwarancja: | 3 LATA |
| słowa kluczowe: | Pojedynczy cyfrowy nadajnik wideo 3G | ||
| Podkreślić: | 10 km SDI SFP,TX1310nm SDI SFP,SD SDI Nadajnik |
||
3Gb / s 1310nm 10km DOM LC SMF Pojedynczy nadajnik Video Patologiczne wzory Moduł nadawczo-odbiorczy MSA Pinout
Specyfikacja funkcjonalna
| Nazwa produktu | 3G SDI wideo SFP TX | Numer części | GTS-L1330-10DCT |
| Pasmo | 50 Mb/s — 2,97 Gb/s | MSA/nie-MSA | MSA |
| Typ modułu | Pojedynczy nadajnik | Zakres temperatury | 0 do 70°C / -20 do 85°C |
| Długość fali (TX) | 1310nm | Odległość światłowodu | 10km |
| Typ złącza | LC | Rodzaj kabla | SMF G.652 |
| Typ nadajnika | DFB | Część odbiornika | Nie dotyczy |
| Napięcie zasilania | 3,3V | Całkowity bieżący (Maks.) | 400mA |
| Moc optyczna TX | -7~0dBm | Wskaźnik wymierania | >5,0 dB |
| Wzorce patologiczne | Wsparcie jako domyślne | Diagnostyka cyfrowa | Wsparcie jako domyślne |
| OEM/ODM | TAk | Protokoły | SFP MSA |
| Aplikacje | HD-SDI /SD-SDI /3G-SDI | ||
Opis

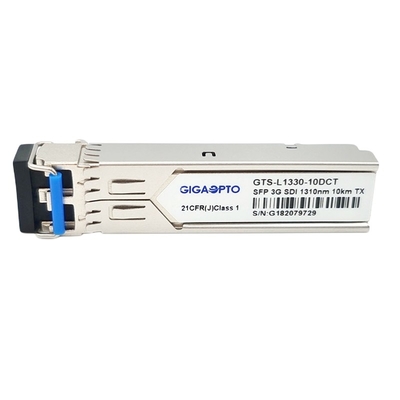

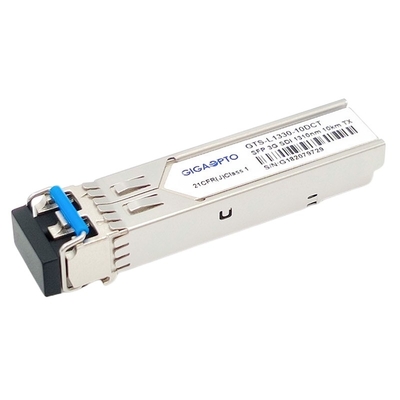

Moduł nadajnika wideo SFP TX GTS-L1330-10DCT 3G SDI firmy Gigaopto jest przeznaczony do jednokanałowych aplikacji transmisji wideo na odległość ponad 10 km w SMF za pośrednictwem długości fali 1310 nm ze złączem simplex LC, obsługuje szybkości transmisji danych od 50 Mb/s do 2,97 Gb/s ,Są specjalnie zaprojektowane do niezawodnej pracy w obecności patologicznych wzorców SDI dla szybkości transmisji szeregowych SMPTE 259M, SMPTE 344M, SMPTE 292M i SMPTE 424M.
Ten nadajnik składa się z dwóch sekcji: nadajnika laserowego DFB i jednostki sterującej MCU.Wszystkie moduły spełniają wymagania bezpieczeństwa laserowego klasy I.
Cechy
Aplikacja
Definicja PIN
Uwaga: Society of Motion Picture and Television Engineers, skrót od SMPTE, ma standardy obsługi sygnałów wideo o wysokiej rozdzielczości z patologicznym wzorcem.Standardy SMPTE wymagają obecnie 259M (SD-SDI), 344M (ED-SDI), 292M (HD-SDI) i 424M (3G-SDI).„SMPTE 424M” to standard, który rozszerza się na SMPTE 259M, SMPTE 344M i SMPTE 292M, umożliwiając przepływność 2,970 Gbit/s i 2,970/1,001 Gbit/s przez kabel jednowłóknowy.Te przepływności są wystarczające dla wideo 1080p przy 50 lub 60 klatkach na sekundę.
