Szczegóły Produktu:
|
| Nazwa produktu: | Transceiver 3G SDI BiDi SFP | Szybkość transmisji: | 50 Mb/s — 2,97 Gb/s |
|---|---|---|---|
| Długość fali: | TX1550nm/RX1310nm | składniki: | DFB Lase, PIN |
| Złącze: | Simpleks LC | Dystans: | 40 km dla 3G-SDI |
| Gwarancja: | 3 lata | OEM/ODM: | Utrzymany |
| słowa kluczowe: | Cyfrowe wideo SFP 3G | ||
| Podkreślić: | Moduł nadawczo-odbiorczy RX1310nm,moduł nadawczo-odbiorczy TX1550nm,SMPTE SFP |
||
3Gb/s BiDi SFP TX1550nm/RX1310nm 40km Moduł nadawczo-odbiorczy patologicznych wzorców wideo dla SD/HD/3G-SDI LC SMF DDM MSA Pinout
Specyfikacja funkcjonalna
| Nazwa produktu | 3G SDI BiDi SFP | Część/Numer | GTS-B5330-40DC |
| Szybkość transmisji | 50Mb/s — 2,97Gb/s | Przydzielenie pinu | MSA |
| Typ modułu | Nadajnik + Odbiornik | Temperatura | Kom. |
| Długość fali | TX1550nm/RX1310nm | Odległość światłowodu | 40km @ G.652 |
| Interfejs | Simpleks LC | Typ włókna | Światłowód jednomodowy |
| Typ nadajnika | DFB BiDi | Typ odbiornika | SZPILKA |
| Napięcie zasilania | 3,3V | Prąd (maks.) | 450mA |
| Moc optyczna TX | -2~ +3dBm | Czułość Rx (3G-SDI) | <-18dB (PBRS)2 |
| Czułość odbioru (HD-SDI) | <-21dB (PBRS)2 | ||
| Czułość odbioru (SD-SDI) | < -22dB (PBRS)2 | ||
| Wskaźnik wymierania | >5,0 dB | Nasycenie odbiornika | > 0dBm |
| Wzorce patologiczne | domyślna | Diagnostyka w czasie rzeczywistym | Utrzymany |
| OEM/ODM | Utrzymany | Protokoły | SFP MSA |
| Aplikacje | SMPTE 297-2006 Zgodne interfejsy elektryczno-optyczne Routery wideo o wysokiej gęstości | ||
Opis

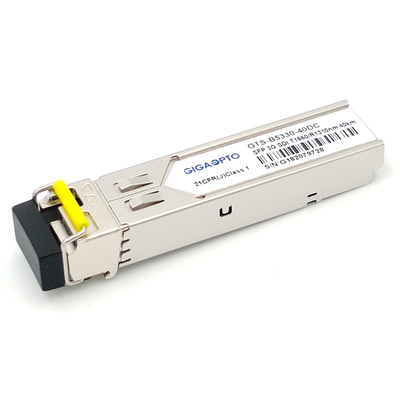

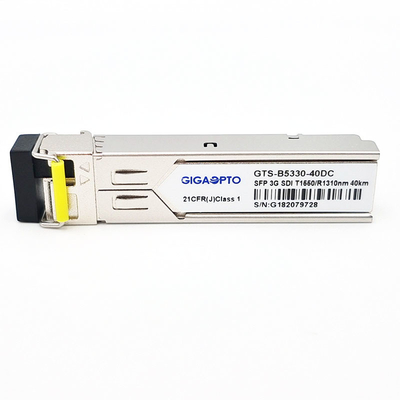

Gigaopto GTS-B5330-40DC to 1-włóknowy optyczny moduł nadawczo-odbiorczy BiDi SFP przeznaczony do przesyłania i odbierania optycznych szeregowych sygnałów cyfrowych zgodnie z definicją w SMPTE 297-2006.
Transceiver jest przeznaczony do przesyłania/odbierania danych z szybkością od 50 Mb/s do 2,97 Gb/s i obsługuje patologiczne wzorce SDI dla szybkości szeregowej SMPTE 259M, SMPTE 344M, SMPTE 292M i SMPTE 424M, maksymalna odległość 40 km jest osiągalna z sygnałami patologicznymi 3 Gb/s w jednym -światłowód (SMF) ze złączem simplex LC
Jest z nadajnikiem laserowym DFB 1310nm.Sekcja odbiornika wykorzystuje zintegrowany przedwzmacniacz detektorowy 1550 nm zamontowany w złączu optycznym i ograniczający układ scalony za wzmacniaczem.
Urządzenie nadawczo-odbiorcze jest zgodne z umową SFP Multi-Source Agreement (MSA), jest wyposażone w 20-stykowe złącze SFP+, aby umożliwić podłączanie podczas pracy.Cyfrowe funkcje diagnostyczne są dostępne przez I2C.
Uwaga: Ta dwukierunkowa jednostka musi być używana z innym transceiverem (naszym GTS-B3530-40DC) lub sprzętem sieciowym o komplementarnych długościach fal.
Cechy
Aplikacja
Definicja PIN
