Szczegóły Produktu:
|
| Nazwa produktu: | Dwukierunkowy transceiver SFP SD/HD/3G SDI | Szybkość przesyłania danych: | 3 Gb/s |
|---|---|---|---|
| Długość fali: | TX1310nm/RX1550nm | składniki: | DFB + PIN |
| Interfejs: | LC | Zasięg: | 40 km dla 3G-SDI |
| Gwarancja: | 3 LATA | OEM/ODM: | Utrzymany |
| słowa kluczowe: | Moduł nadawczo-odbiorczy SD/HD/3G SFP BiDi | ||
| Podkreślić: | Transceiver wideo SDI SFP,Transceiver wideo SFP 3G,Transceiver SDI |
||

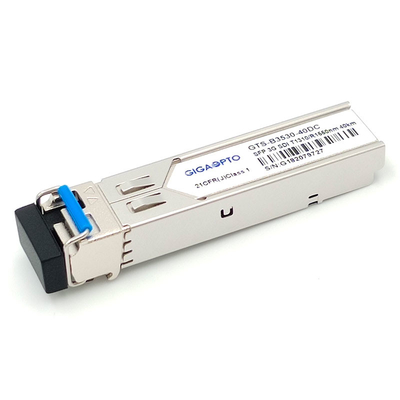

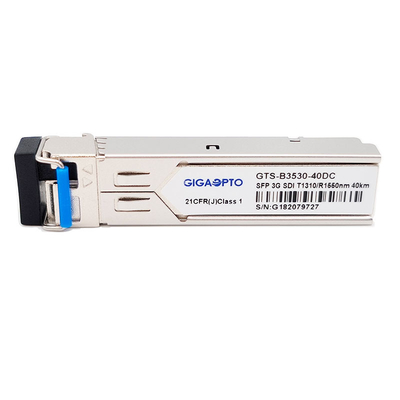

SD/HD/3G SDIWideoSFP BIDIModuł nadawczo-odbiorczy LC TX1310nm RX1550nm 40 km MSA
Specyfikacja funkcjonalna
| Nazwa produktu | Dwukierunkowe SFP 3G SDI | Numer części | GTS-B3530-40DC |
| Szybkość przesyłania danych | 2,97 Gb/s | Pinout MSA/nie-MSA | MSA |
| Typ modułu | Transceiver | Temperatura pracy | 0°C do 70°C |
| Długość fali | TX1310nm/RX1550nm | Maksymalna odległość optyczna | 40km |
| Złącze | LC Simplex UPC | Rodzaj kabla | FNP |
| Typ nadajnika | DFB BiDi | Typ odbiornika | SZPILKA |
| Napięcie zasilania | 3,3V | Całkowity prąd (maks.) | 450mA |
| Moc optyczna TX | -2~ +3dBm | Czułość Rx (3G-SDI) | <-18dB (PBRS)2 |
| Czułość odbioru (HD-SDI) | <-21dB (PBRS)2 | ||
| Czułość odbioru (SD-SDI) | < -22dB (PBRS)2 | ||
| Wskaźnik wymierania | >5,0 dB | Przeciążać | > 0dBm |
| Wzorce patologiczne | Wspierać się | DDM | TAk |
| OEM/ODM | Utrzymany | Gwarancja | 3 lata |
| Aplikacja | Standard szeregowego interfejsu cyfrowego (SDI) Kompatybilny z interfejsem elektryczno-optycznym SMPTE 297-2006 Zdalny wyświetlacz cyfrowy lub systemy nadzoru bezpieczeństwa Profesjonalna transmisja wideo System kina cyfrowego |
||
Opis
Gigaopto GTS-B3530-40DC to 1-włóknowy optyczny moduł nadawczo-odbiorczy BiDi SFP przeznaczony do przesyłania i odbierania optycznych szeregowych sygnałów cyfrowych zgodnie z definicją w SMPTE 297-2006.
Transceiver jest przeznaczony do przesyłania/odbierania danych z szybkością od 50 Mb/s do 2,97 Gb/s i obsługuje patologiczne wzorce SDI dla szybkości szeregowej SMPTE 259M, SMPTE 344M, SMPTE 292M i SMPTE 424M, maksymalna odległość 40 km jest osiągalna z sygnałami patologicznymi 3 Gb/s w jednym -światłowód (SMF) ze złączem simplex LC
Jest z nadajnikiem laserowym DFB 1310nm.Sekcja odbiornika wykorzystuje zintegrowany przedwzmacniacz detektorowy 1550 nm zamontowany w złączu optycznym i ograniczający układ scalony za wzmacniaczem.
Urządzenie nadawczo-odbiorcze jest zgodne z umową SFP Multi-Source Agreement (MSA), jest wyposażone w 20-stykowe złącze SFP+, aby umożliwić podłączanie podczas pracy.Cyfrowe funkcje diagnostyczne są dostępne przez I2C.
Uwaga: Ta dwukierunkowa jednostka musi być używana z innym transceiverem (naszym GTS-B5330-40DC) lub sprzętem sieciowym o komplementarnych długościach fal.
Cechy
Aplikacja
Definicja PIN
