Szczegóły Produktu:
|
| Nazwa produktu: | Transceiver optyczny 3G SMPTE BiDi | Pasmo: | 50Mb/s — 2,97Gb/s |
|---|---|---|---|
| Długość fali: | TX1550nm/RX1310nm | składniki: | DFB Laser/PIN |
| Złącze: | Simpleks LC | Dystans: | 10 km dla 3G-SDI |
| Słowa kluczowe 1: | Moduł SD/HD/3G SFP BiDi | Słowa kluczowe 2: | Transmisja SD/HD/3G SFP |
| Podkreślić: | Jednomodowy moduł BiDi SFP 3 Gb/s,10 km jednomodowy BiDi SFP,moduł BiDi SFP |
||
3Gbps MSA SMPTE SFP BiDi TX1550nm/RX1310nm 10km moduł nadajnika i odbiornika dla SD/HD/3G-SDI LC SMF DDM
Specyfikacja funkcjonalna
| Pnazwa produktu | 3G SMPTE BiDi SFP | Część/Numer | GTS-B5330-10DC |
| Szybkość transmisji | 50Mbit/s — 2,97Gbit/s | Pinout MSA | TAk |
| Typ modułu | Nadajnik + Odbiornik | Temp. | Kom. |
| Długość fali | TX1550nm/RX1310nm | Odległość światłowodu | 10km |
| Złącze | Simpleks LC | Typ włókna | FNP |
| Typ LD | DFB BiDi | Typ PD | SZPILKA |
| Napięcie zasilania | 3,3V | Całkowity prąd (typowy) | 200mA |
| Moc nadawania (dBm) | -5~0dBm | Czułość dla SMPTE 424M 2,97 Gb/s | < -18dBm (patologiczny) |
| Czułość dla SMPTE 292M 1.485 Gb/s | < -20dBm (patologiczny) | ||
| Wskaźnik wymierania | >5,0 dB | Moc-budżet | 12dB |
| Wzorce patologiczne | Wspierać się | DDM | TAk |
| Bezpieczeństwo lasera | Klasa 1 | OEM/ODM | Utrzymany |
| Protokoły | SFP MSA | ||
| Aplikacja | SD/HD/3G SDI | ||
Opis

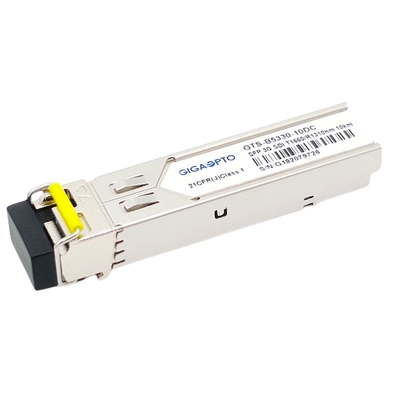

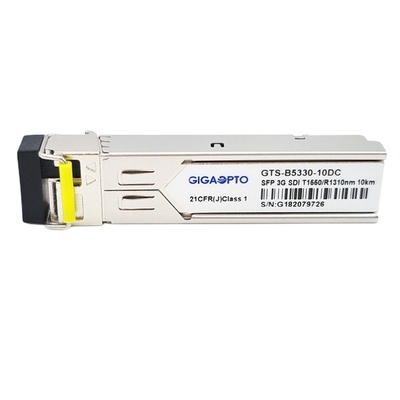

Gigaopto GTS-B5330-10DC to jednowłóknowy dwukierunkowy optyczny moduł nadawczo-odbiorczy SFP przeznaczony do przesyłania i odbierania optycznych szeregowych sygnałów cyfrowych zgodnie z definicją w SMPTE 297-2006.
Transceiver jest przeznaczony do przesyłania/odbierania danych z szybkością od 50 Mb/s do 2,97 Gb/s i obsługuje patologiczne wzorce SDI dla szybkości szeregowej SMPTE 259M, SMPTE 344M, SMPTE 292M i SMPTE 424M, maksymalna odległość 10 km jest osiągalna z sygnałami patologicznymi 3 Gb/s w jednym -światłowód (SMF) ze złączem simplex LC
Jest z nadajnikiem laserowym DFB 1550nm.Sekcja odbiornika wykorzystuje zintegrowany przedwzmacniacz detektorowy 1310 nm zamontowany w złączu optycznym i ograniczający układ scalony za wzmacniaczem.
Urządzenie nadawczo-odbiorcze jest zgodne z umową SFP Multi-Source Agreement (MSA), jest wyposażone w 20-stykowe złącze SFP+, aby umożliwić podłączanie podczas pracy.Cyfrowe funkcje diagnostyczne są dostępne przez I2C.
Uwaga: Ta dwukierunkowa jednostka musi być używana z innym urządzeniem nadawczo-odbiorczym lub sprzętem sieciowym o komplementarnych długościach fal.
Cechy
Aplikacja
Definicja PIN
