Szczegóły Produktu:
|
| Nazwa produktu: | Cyfrowe wideo 3G BiDi SFP | Pasmo: | 50 Mb/s - 2,97 Gb/s |
|---|---|---|---|
| Długość fali: | 1310nm-TX/1550nm-RX | Komponenty optyczne: | DFB+PIN |
| Złącze: | Simpleks LC | Przenoszenie: | 10 km dla 3G-SDI |
| Gwarancja: | 3 lata | Słowa kluczowe 1: | Moduł nadawczo-odbiorczy SD/HD/3G SFP BiDi |
| Słowa kluczowe 2: | 3G SDI BiDi 1310nm/1550nm 10km | ||
| Podkreślić: | MSA SFP BiDi,wideo SFP BiDi,moduł nadawczo-odbiorczy 10 km |
||

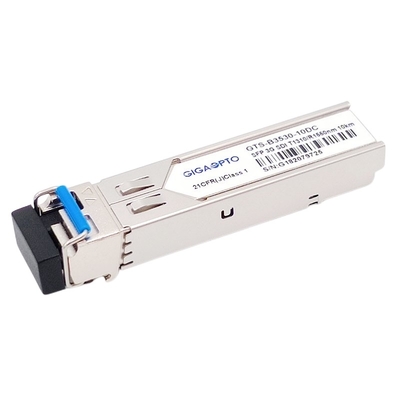

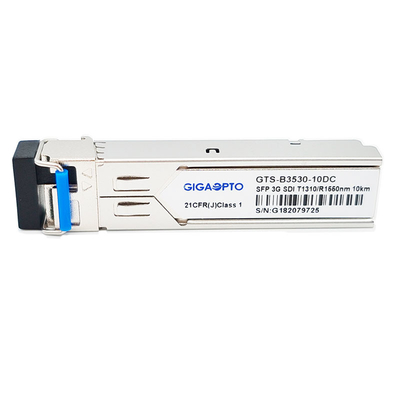

Moduł nadawczo-odbiorczy 3G BiDi SFP 1310nm-TX/1550nm-RX 10 km patologicznych wzorców wideo dla SD/HD/3G-SDI LC SMF DMI MSA Pinout
Specyfikacja funkcjonalna
| Nazwa produktu | Cyfrowe wideo 3G BiDi SFP | Część/Numer | GTS-B3530-10DC |
| Szybkość przesyłania danych | 2,97 Gb/s | Pinout MSA | TAk |
| Typ modułu | Transceiver | Temperatura pracy | 0°C do 70°C |
| Długość fali | 1310nm-TX/1550nm-RX | Dystans | 10km |
| Złącze | LC | Głoska bezdźwięczna | FNP |
| Typ nadajnika | DFB BiDi | Typ odbiornika | SZPILKA |
| Napięcie zasilania | 3,3V | Całkowity prąd (typowy) | 200mA |
| Moc optyczna TX | -5~0dBm | Otrzymuj czułość | < -18dB (PRBS 223-1, BER=1E-12) |
| Wskaźnik wymierania | >5,0 dB | Powerbudżet | 13dB |
| Wzorce patologiczne | domyślna | Diagnostyka | TAk |
| OEM/ODM | Utrzymany | Gwarancja | 3 lata |
| Aplikacja | SD/HD/3G SDI | ||
Opis
Gigaopto GTS-B3530-10DC to jednowłóknowy dwukierunkowy optyczny moduł nadawczo-odbiorczy SFP przeznaczony do przesyłania i odbierania optycznych szeregowych sygnałów cyfrowych zgodnie z definicją w SMPTE 297-2006.
Transceiver jest przeznaczony do przesyłania/odbierania danych z szybkością od 50 Mb/s do 2,97 Gb/s i obsługuje patologiczne wzorce SDI dla szybkości szeregowej SMPTE 259M, SMPTE 344M, SMPTE 292M i SMPTE 424M, maksymalna odległość 10 km jest osiągalna z sygnałami patologicznymi 3 Gb/s w jednym -światłowód (SMF) ze złączem simplex LC
Transceiver składa się z trzech sekcji: nadajnika laserowego 1310nm DFB, fotodiody PIN 1550nm zintegrowanej z przedwzmacniaczem transimpedancyjnym (TIA), Reclockerem i kontrolerem MCU.Urządzenie nadawczo-odbiorcze jest zgodne z umową SFP Multi-Source Agreement (MSA), jest wyposażone w 20-stykowe złącze SFP+, aby umożliwić podłączanie podczas pracy.Cyfrowe funkcje diagnostyczne są dostępne przez I2C.
Cechy
Aplikacja
Definicja PIN
