Szczegóły Produktu:
|
| przedmiot: | 3G SMPTE wideo CWDM SFP | Pasmo: | 50 Mb/s — 2,97 Gb/s |
|---|---|---|---|
| Długość fali/kanał: | 1270~1610nm/C21~C61 CWDM | Komponenty optyczne: | DFB/PIN |
| Interfejs: | Duplex LC | Dystans: | 40km |
| Gwarancja: | 36 miesięcy | Słowa kluczowe 1: | SD/HD/3G SDI CWDM SFP |
| Słowa kluczowe 2: | Nadajnik-odbiornik ST420 3G SDI | ||
| Podkreślić: | Moduł nadawczo-odbiorczy 3Gb/S SFP,moduł nadawczo-odbiorczy wideo SFP,moduł nadawczo-odbiorczy CWDM |
||
3G-SDIMSAWideo SFP CWDM Optyczny moduł nadawczo-odbiorczy 1271 ~ 1611nm40km SMF LC DOM
Specyfikacja funkcjonalna
| Nazwa produktu | 3G-SD/HD/3G-SDI SFP | Część/Numer | GTS-Cxx30-40DC |
| Pasmo | 50 Mb/s - 2,97 Gb/s | Pinout MSA | TAk |
| Typ modułu | Nadajnik + Odbiornik | Środowisko | Praca: 0°C do 70°C |
| Kanał długości fali | CWDM (1270 ~ 1610)nm | Maksymalny zasięg | 40km |
| Typ złącza | Dupleks LC | Głoska bezdźwięczna | SMF G.652 |
| Typ nadajnika | DFB CWDM | Typ PD | SZPILKA |
| Napięcie zasilania | 3,3V | Całkowity prąd | 400mA (maks.) |
| Moc wyjściowa nadajnika | -2 ~ +3dBm | Czułość odbioru (SD-SDI) | < -20dB (PRBS) |
| Czułość odbioru (HD-SDI) | < -20dB (PRBS) | ||
| Czułość Rx (3G-SDI) | < -20dB (PRBS) | ||
| Wskaźnik wymierania | >5,0 dB | Przeciążenie RX | > 0dBm |
| Wzorce patologiczne | domyślna | DDMI | TAk |
| Czas gwarancji | 3 lata | OEM/ODM | Utrzymany |
| Aplikacja | SMPTE 424M (2,97Gb/s),SMPTE 292M (1,485Gb/s),SMPTE 259M (270/360Mb/s),router wideo o dużej gęstości,kamery transmisyjne,Gigabit Ethernet,OC-48 i 2x Fibre Channel | ||
OpisWideo cyfrowe 3G CWDM SFP 1270nm~1610nm40kmSeria nadawczo-odbiorcza
Ten moduł nadawczo-odbiorczy 3G-SDI CWDM SFP jest przeznaczony do dwukanałowych szybkości transmisji/odbioru danych od 50 Mb/s do 2,97 Gb/s i jest specjalnie zaprojektowany do niezawodnej wydajności w obecności patologicznych wzorców SDI dla SMPTE259M, SMPTE 344M, SMPTE 292M i SMPTE 424M szeregowy Szybkości, maksymalna odległość transmisji może osiągnąć do 40 km przez światłowód jednomodowy (SMF) ze złączem duplex LC.
Ten moduł działa przy nominalnej długości fali CWDM.Dostępnych jest osiemnaście środkowych długości fal od 1270 nm do 1610 nm, z każdym krokiem 20 nm, co pomaga klientowi zwiększyć przepustowość istniejącej infrastruktury optycznej wideo bez dodawania nowych włókien
Transceiver składa się z trzech sekcji: nadajnika laserowego DFB, fotodiody PIN zintegrowanej z przedwzmacniaczem transimpedancyjnym (TIA) oraz jednostki sterującej MCU.Wszystkie moduły spełniają wymagania bezpieczeństwa laserowego klasy I.
Jest wyposażony w 20-stykowe złącze SFP, które umożliwia podłączanie podczas pracy.Cyfrowe funkcje diagnostyczne są dostępne przez I2C.
Moduł jest w pełni zgodny z SMPTE 297M-2006.

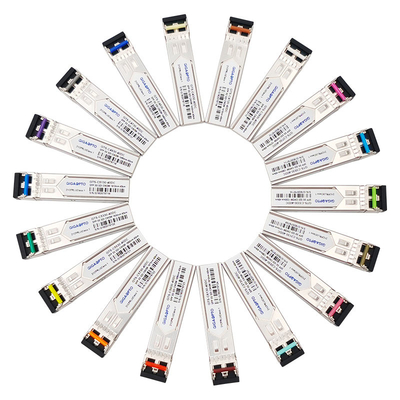

Informacje dotyczące zamawiania
| Numer części | Opis-cyfrowe wideo 3G CWDM | Kanał CWDM | Zasięg | MSA | Kolor zatrzasku |
| GTS-C2730-40DC | 3G-SDI CWDM SFP | 1270nm / -C27 | 40km | Tak | Jasny fiolet |

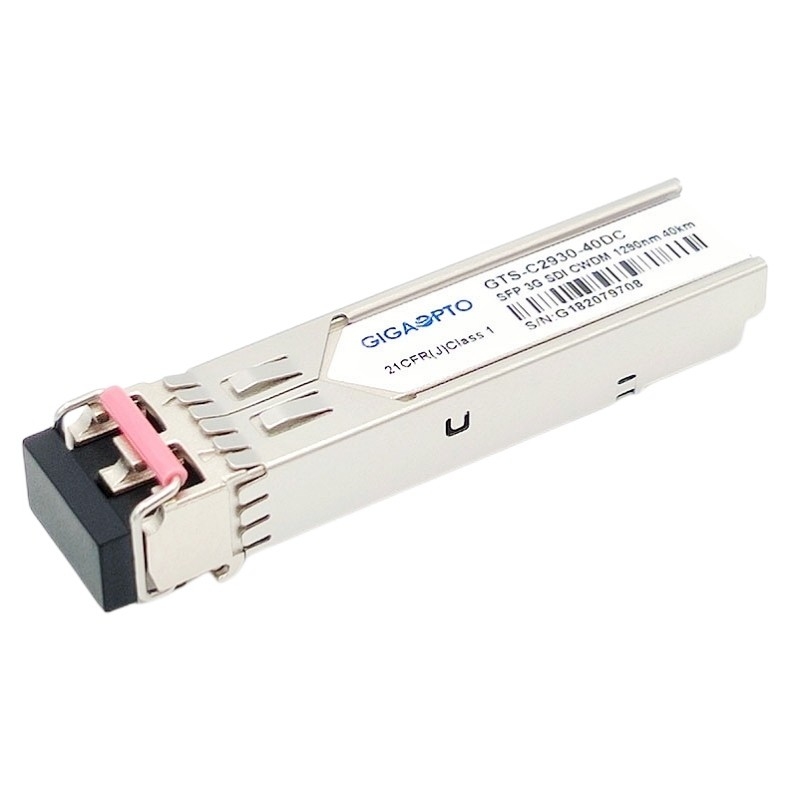

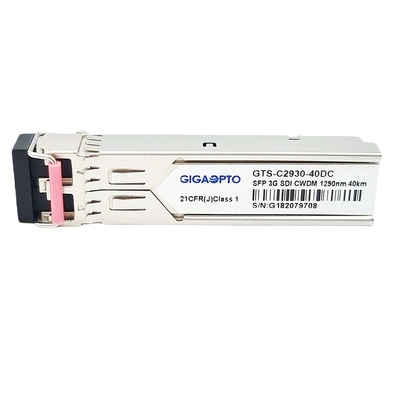

| GTS-C2930-40DC | 3G-SDI CWDM SFP | 1290nm/-C29 | 40km | Tak | Niebieskie niebo |
| GTS-C3130-40DC | 3G-SDI CWDM SFP | 1310nm/-C31 | 40km | Tak | Żółty zielony |
| GTS-C3330-40DC | 3G-SDI CWDM SFP | 1330nm/-C33 | 40km | Tak | Żółta ochra |
| GTS-C3530-40DC | 3G-SDI CWDM SFP | 1350nm/-C35 | 40km | Tak | Różowy |
| GTS-C3730-40DC | 3G-SDI CWDM SFP | 1370nm/-C37 | 40km | Tak | Beżowy |
| GTS-C3930-40DC | 3G-SDI CWDM SFP | 1390nm/-C39 | 40km | Tak | Biały |
| GTS-C4130-40DC | 3G-SDI CWDM SFP | 1410nm/ -C41 | 40km | Tak | Srebro |
| GTS-C4330-40DC | 3G-SDI CWDM SFP | 1430nm/-C43 | 40km | Tak | Czarny |
| GTS-C4530-40DC | 3G-SDI CWDM SFP | 1450nm/-C45 | 40km | Tak | Żółty pomarańczowy |
| GTS-C4730-40DC | 3G-SDI CWDM SFP | 1470nm / -C47 | 40km | Tak | Szary |
| GTS-C4930-40DC | 3G-SDI CWDM SFP | 1490nm/-C49 | 40km | Tak | Vlolet |
| GTS-C5130-40DC | 3G-SDI CWDM SFP | 1510nm/-C51 | 40km | Tak | Niebieski |
| GTS-C5330-40DC | 3G-SDI CWDM SFP | 1530nm/-C53 | 40km | Tak | Zielony |
| GTS-C5530-40DC | 3G-SDI CWDM SFP | 1550nm/-C55 | 40km | Tak | Żółty |
| GTS-C5730-40DC | 3G-SDI CWDM SFP | 1570nm/-C57 | 40km | Tak | Pomarańczowy |
| GTS-C5930-40DC | 3G-SDI CWDM SFP | 1590nm/-C59 | 40km | Tak | Czerwony |
| GTS-C6130-40DC | 3G-SDI CWDM SFP | 1610nm/-C61 | 40km | Tak | brązowy |
Cechy
Aplikacja
Definicja PIN
3G SMPTE Video CWDM SFP, 1270nm-1610nm, 40km Dual LC, MSA Pinout
