Szczegóły Produktu:
|
| Nazwa produktu: | Nadajnik-odbiornik CWDM SFP 3G-SDI | Szybkość transmisji: | 50Mbit/s — 2,97Gbit/s |
|---|---|---|---|
| Długość fali: | 1270 ~ 1610nm CWDM | Złącze: | Duplex LC |
| Dystans: | 20km | Gwarancja: | 3 LATA |
| Słowa kluczowe 1: | Moduł nadawczo-odbiorczy 3G CWDM SFP | Słowa kluczowe 2: | Optyczny nadajnik-odbiornik wideo SFP |
| Podkreślić: | Moduł nadawczo-odbiorczy 3G SFP,moduł nadawczo-odbiorczy SDI SFP,moduł nadawczo-odbiorczy CWDM 1610nm |
||
MSA CWDM1270~1610nmTransceiver SFP dla nadajnika i odbiornika SD/HD/3G-SDI Wzorce patologiczne wideo Moduł nadawczo-odbiorczy SFP
Specyfikacja funkcjonalna
| Nazwa produktu | Wideo SFP 3G CWDM | Szybkość transmisji | 50Mbit/s — 2,97Gbit/s |
| Typ modułu | Nadajnik + Odbiornik | Pinout MSA/nie-MSA | MSA |
| Współczynnik kształtu | SFP | temperatura robocza | Reklama w telewizji |
| Kanał długości fali | CWDM (1270 ~ 1610)nm | Dystans | 20km |
| Złącze optyczne | Dupleks LC | Głoska bezdźwięczna | FNP |
| Typ lasera | DFB CWDM | Typ PD | SZPILKA |
| Napięcie zasilania | 3,3V | Prąd zasilania | 400mA (typowo) |
| Moc nadajnika | -5~0dBm | czułość odbiornika | <-18dB |
| Budżet mocy | 13dB | Przeciążenie odbiornika | > -3dBm |
| DDM/DMI | Utrzymany | Wskaźnik wymierania | >6dB |
| Wzorce patologiczne | Z | Gwarancja | 3 lata |
| OEM/ODM | Utrzymany | Waga | 25 gram |
| Aplikacja | SD/HD/3G SDI | ||
Opis produktów3G-SDI CWDM SFP 1270nm~161Seria nadajników-odbiorników 0nm
Ten moduł nadawczo-odbiorczy 3G-SDI CWDM SFP jest przeznaczony do przesyłania/odbierania danych z szybkością od 50 Mb/s do 2,97 Gb/s i jest specjalnie zaprojektowany do niezawodnej wydajności w obecności patologicznych wzorców SDI dla szybkości transmisji szeregowych SMPTE259M, SMPTE 344M, SMPTE 292M i SMPTE 424M.Moduł jest w pełni zgodny z SMPTE 297M-2006.
Zapewnia maksymalną odległość transmisji 20 km przez światłowód jednomodowy przy sygnałach patologicznych 2,97 Gb/s.Jest dostępny dla wszystkich 18 kanałów CWDM o długości fali od 1271 nm do 1611 nm, co pomaga klientowi zwiększyć przepustowość istniejącej infrastruktury optycznej wideo bez dodawania nowych włókien.
Transceiver składa się z trzech sekcji: nadajnika laserowego DFB, fotodiody PIN zintegrowanej z przedwzmacniaczem transimpedancyjnym (TIA) oraz jednostki sterującej MCU.Wszystkie moduły spełniają wymagania bezpieczeństwa laserowego klasy I.
Wbudowany cyfrowy monitoring diagnostyczny (DDM) umożliwia dostęp do parametrów pracy w czasie rzeczywistym.
Cechy
Aplikacja
Informacje dotyczące zamawiania

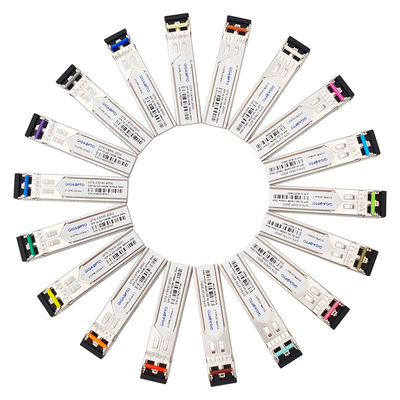

| Numer części | Opis | Szybkość przesyłania danych | Kanał CWDM | Odległość kabla | Kolor zatrzasku |
| GTS-C2730-20DC | 3G SDI SMPTE CWDM DFB SFP 1270nm PIN 20km SMF Podwójny LC MSA | 3G | 1270nm / -C27 | 20km | Jasny fiolet |
| GTS-C2930-20DC | 3G SDI SMPTE CWDM DFB SFP 1290nm PIN 20km SMF Podwójny LC MSA | 3G | 1290nm/-C29 | 20km | Niebieskie niebo |
| GTS-C3130-20DC | 3G SDI SMPTE CWDM DFB SFP 1310nm PIN 20km SMF Podwójny LC MSA | 3G | 1310nm/-C31 | 20km | Żółty zielony |
| GTS-C3330-20DC | 3G SDI SMPTE CWDM DFB SFP 1330nm PIN 20km SMF Podwójny LC MSA | 3G | 1330nm/-C33 | 20km | Żółta ochra |
| GTS-C3530-20DC | 3G SDI SMPTE CWDM DFB SFP 1350nm PIN 20km SMF Podwójny LC MSA | 3G | 1350nm/-C35 | 20km | Różowy |
| GTS-C3730-20DC | 3G SDI SMPTE CWDM DFB SFP 1370nm PIN 20km SMF Podwójny LC MSA | 3G | 1370nm/-C37 | 20km | Beżowy |
| GTS-C3930-20DC | 3G SDI SMPTE CWDM DFB SFP 1390nm PIN 20km SMF Podwójny LC MSA | 3G | 1390nm/-C39 | 20km | Biały |
| GTS-C4130-20DC | 3G SDI SMPTE CWDM DFB SFP 1410nm PIN 20km SMF Podwójny LC MSA | 3G | 1410nm/ -C41 | 20km | Srebro |
| GTS-C4330-20DC | 3G SDI SMPTE CWDM DFB SFP 1430nm PIN 20km SMF Podwójny LC MSA | 3G | 1430nm/-C43 | 20km | Czarny |
| GTS-C4530-20DC | 3G SDI SMPTE CWDM DFB SFP 1450nm PIN 20km SMF Podwójny LC MSA | 3G | 1450nm/-C45 | 20km | Żółty pomarańczowy |
| GTS-C4730-20DC | 3G SDI SMPTE CWDM DFB SFP 1470nm PIN 20km SMF Podwójny LC MSA | 3G | 1470nm / -C47 | 20km | Szary |
| GTS-C4930-20DC | 3G SDI SMPTE CWDM DFB SFP 1490nm PIN 20km SMF Podwójny LC MSA | 3G | 1490nm/-C49 | 20km | Vlolet |
| GTS-C5130-20DC | 3G SDI SMPTE CWDM DFB SFP 1510nm PIN 20km SMF Podwójny LC MSA | 3G | 1510nm/-C51 | 20km | Niebieski |
| GTS-C5330-20DC | 3G SDI SMPTE CWDM DFB SFP 1530nm PIN 20km SMF Podwójny LC MSA | 3G | 1530nm/-C53 | 20km | Zielony |

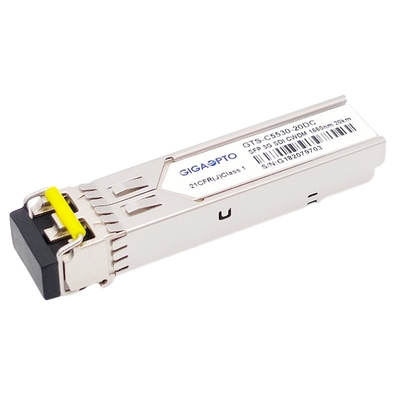

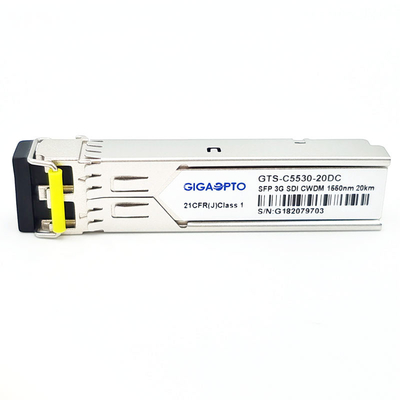

| GTS-C5530-20DC | 3G SDI SMPTE CWDM DFB SFP 1550nm PIN 20km SMF Podwójny LC MSA | 3G | 1550nm/-C55 | 20km | Żółty |
| GTS-C5730-20DC | 3G SDI SMPTE CWDM DFB SFP 1570nm PIN 20km SMF Podwójny LC MSA | 3G | 1570nm/-C57 | 20km | Pomarańczowy |
| GTS-C5930-20DC | 3G SDI SMPTE CWDM DFB SFP 1590nm PIN 20km SMF Podwójny LC MSA | 3G | 1590nm/-C59 | 20km | Czerwony |
| GTS-C6130-20DC | 3G SDI SMPTE CWDM DFB SFP 1610nm PIN 20km SMF Podwójny LC MSA | 3G | 1610nm/-C61 | 20km | brązowy |
Definicja PIN
3G SDI CWDM SFP, 1270nm-1610nm, 20km Dual LC, MSA Pinout
