Szczegóły Produktu:
|
| Nazwa produktu: | Moduł nadawczo-odbiorczy 3G-SDI | Zakres prędkości: | 50 Mb/s — 2,97 Gb/s |
|---|---|---|---|
| Środkowa długość fali: | 1550NM | Komponenty LD/PD: | DFB/PIN |
| Interfejs: | Duplex LC | Odległość kabla: | 40km |
| MSA/nie MSA: | MSA | Gwarancja: | 3 lata |
| Słowa kluczowe 1: | 3G-SDI SFP 1550nm 40km | Słowa kluczowe 2: | 3G SDI SFP, moduł wideo 3G-SDI |
40km 155Moduł nadawczo-odbiorczy 0nm DFB/PIN z nadajnikiem i odbiornikiem z patologicznymi wzorcami wideo MSA Pinout
Specyfikacja funkcjonalna
| Nazwa produktu | 3G-SD/HD/3G-SDI SFP | Szybkość transmisji | 50 Mb/s — 2,97 Gb/s |
| Typ modułu | Nadajnik + Odbiornik | MSA/nie-MSA | MSA |
| Opakowania | SFP | Zakres temperatury | 0 do 70°C (32 do 158°F) |
| Środkowa długość fali | 1310nm | Maksymalny zasięg kabla | 40km |
| Złącze | Podwójny LC | Typ włókna | FNP |
| Typ nadajnika | DFB | Typ odbiornika | SZPILKA |
| Moc nadajnika | -2 ~ +3dBm | Wskaźnik wymierania | > 5 dB |
| Czułość Rx @ SD-SDI | <-16dBm | Czułość Rx @ HD-SDI | <-15dBm |
| Czułość Rx @ 3G-SDI | <-14dBm | Przeciążenie odbiornika | > 0dBm |
| Pobór energii | ≤1W | DOM | Wsparcie jako domyślne |
| Protokoły | SFP MSA | Czas gwarancji | 3 lata |
| OEM/ODM | Utrzymany | Nr części |
GTS-L1530-40DC |
| Obsługa patologicznych wzorców wideo | TAk | ||
| Aplikacja |
SMPTE 424M (2,97 Gb/s) SMPTE 292M (1,485 Gb/s) SMPTE 259M (270/360Mb/s) Router wideo o wysokiej gęstości Kamery transmisyjne Gigabit Ethernet, OC-48 i 2x Fibre Channel |
||
Opis

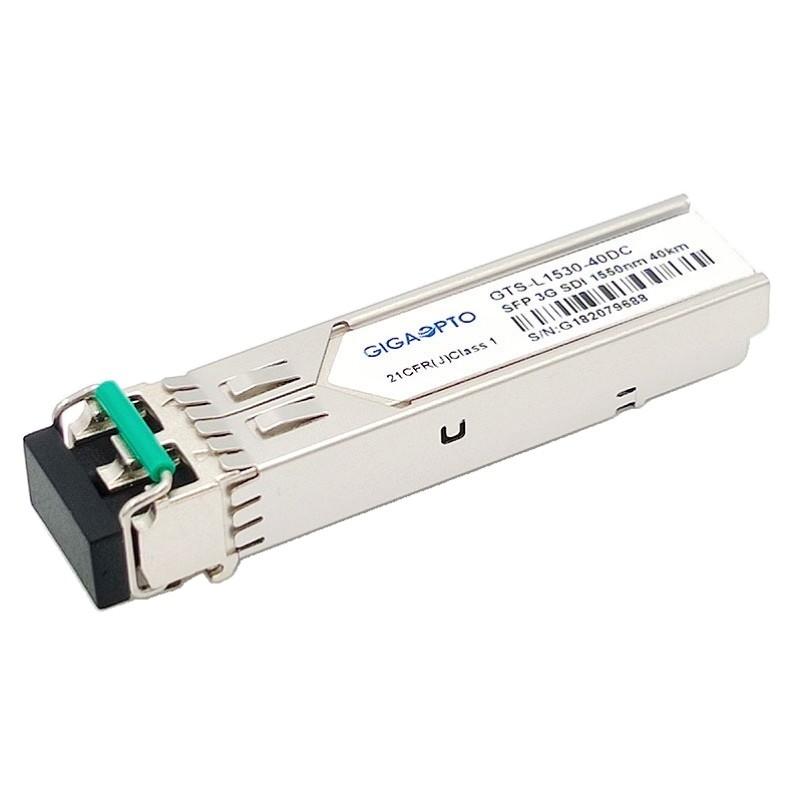

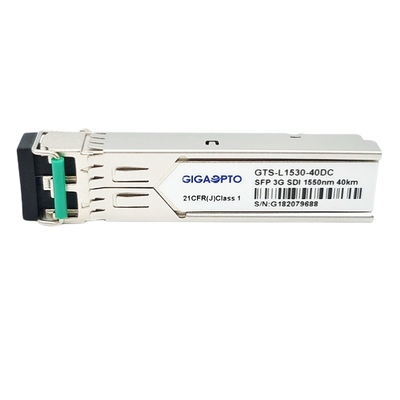

Urządzenia nadawczo-odbiorcze Gigaopto GTS-L1530-40DC to wysokowydajne, opłacalne moduły do aplikacji transmisji wideo dupleks przez światłowód jednomodowy i maksymalna transmisja do 40 km przy długości fali 1550 nm.Transceiver jest przeznaczony do przesyłania/odbierania danych z szybkością od 50 Mb/s do 2,97 Gb/s i jest specjalnie zaprojektowany do wysokiej wydajności w obecności patologicznych wzorców SDI dla szybkości transmisji szeregowych SMPTE259M, SMPTE 344M, SMPTE 292M i SMPTE 424M.Moduł jest w pełni zgodny z SMPTE 297M-2006.Transceiver składa się z trzech sekcji: nadajnika laserowego DFB, fotodiody PIN zintegrowanej z przedwzmacniaczem transimpedancyjnym (TIA) oraz jednostki sterującej MCU.Wszystkie moduły spełniają wymagania bezpieczeństwa laserowego klasy I.
Jest zgodny ze standardami SFP MSA, SFF-8472.Wbudowany cyfrowy monitoring diagnostyczny (DDM) umożliwia dostęp do parametrów pracy w czasie rzeczywistym.
Cechy
Aplikacja
Definicja PIN
Transceiver 3G SDI SFP, 1550nm DFB+PIN, 40km Dual LC, MSA Pinout, SD/HD/3G SDI
