Szczegóły Produktu:
|
| Nazwa produktu: | 3G-SD/HD/3G-SDI MSA SFP | Pasmo: | 50 Mb/s — 2,97 Gb/s |
|---|---|---|---|
| Środkowa długość fali: | 1310nm | Komponenty optyczne: | DFB/PIN |
| Złącze: | Duplex LC | Odległość kabla: | 40km |
| Gwarancja: | 36 miesięcy | Słowa kluczowe 1: | Transceiver transmisji 3G |
| Słowa kluczowe 2: | Transceiver HD-SDI SFP | ||
| Podkreślić: | Odbiornik optyczny 1310nm,odbiornik optyczny 40KM,3G SDI SFP |
||

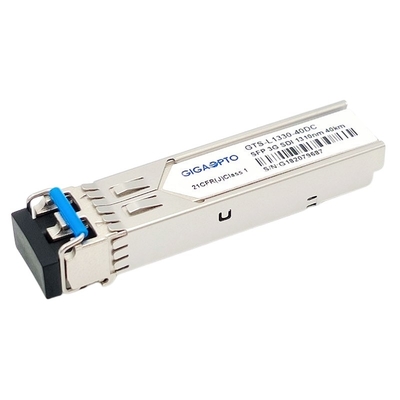

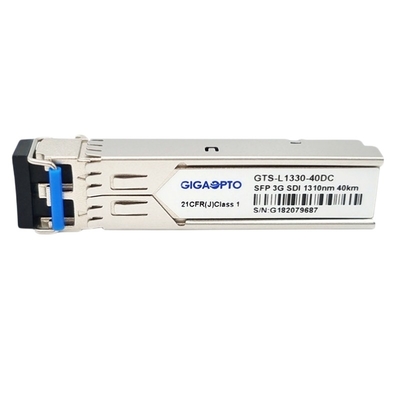

40km 1310nm DFB/PIN Moduł nadawczo-odbiorczy DFB/PIN z patologicznymi wzorcami wideo MSA Pinout
Specyfikacja funkcjonalna
| Nazwa produktu | 3G-SD/HD/3G-SDI SFP | Pasmo | 50Mb/s — 2,97Gb/s |
| Typ modułu | Nadajnik + Odbiornik | MSA/nie-MSA | MSA |
| Opakowania | SFP | Zakres temperatury | 0 do 70°C (32 do 158°F) |
| Środkowa długość fali | 1310nm | Maksymalny zasięg kabla | 40km |
| Złącze | Podwójny LC | Typ włókna | FNP |
| Typ nadajnika | DFB | Typ odbiornika | SZPILKA |
| Moc nadajnika | -2 ~ +3dBm | Wskaźnik wymierania | > 5dB |
| Czułość Rx @ SD-SDI | <-16dBm | Czułość Rx @ HD-SDI | <-15dBm |
| Czułość Rx @ 3G-SDI | <-14dBm | Przeciążenie odbiornika | > 0dBm |
| Pobór energii | ≤1W | Diagnostyka cyfrowa | Wsparcie jako domyślne |
| Protokoły | SFP MSA | Czas gwarancji | 3 lata |
| OEM/ODM | Utrzymany | Numer części | GTS-L1330-40DC |
| Obsługa patologicznych wzorców wideo | TAk | ||
| Aplikacja |
SMPTE 424M (2,97 Gb/s) SMPTE 292M (1,485 Gb/s) SMPTE 259M (270/360Mb/s) Router wideo o wysokiej gęstości Kamery transmisyjne Gigabit Ethernet, OC-48 i 2x Fibre Channel |
||
Opis
Moduł nadawczo-odbiorczy Gigaopto GTS-L1330-40DC 3Gbps jest przeznaczony do aplikacji dwukanałowej transmisji wideo do 40 km przez światłowód jednomodowy (SMF).
Transceiver jest przeznaczony do przesyłania/odbierania danych z szybkością od 50 Mb/s do 2,97 Gb/s i obsługuje patologiczne wzorce SDI dla szybkości transmisji szeregowych SMPTE 259M, SMPTE 344M, SMPTE 292M i SMPTE 424M. Moduł jest w pełni zgodny ze standardem SMPTE 297M-2006.Nadaje się do zastosowań nadawania cyfrowego w wysokiej rozdzielczości.
Transceiver składa się z trzech sekcji: nadajnika laserowego DFB, fotodiody PIN zintegrowanej z przedwzmacniaczem transimpedancyjnym (TIA) oraz jednostki sterującej MCU.Wszystkie moduły spełniają wymagania bezpieczeństwa laserowego klasy I.
Jest zgodny ze standardami SFP MSA, SFF-8472.Wbudowany cyfrowy monitoring diagnostyczny (DDM) umożliwia dostęp do parametrów pracy w czasie rzeczywistym.
Cechy
Aplikacja
Definicja PIN
Transceiver 3G SDI SFP, 1310nm DFB+PIN, 40km Dual LC, MSA Pinout, SD/HD/3G SDI
