Szczegóły Produktu:
|
| Nazwa produktu: | Moduł nadawczo-odbiorczy 3G-SDI SFP | Szybkość transmisji: | 3 Gb/s |
|---|---|---|---|
| Długość fali: | 1310nm | Złącze: | Duplex LC |
| Maksymalna odległość: | 10KM | DOM: | Utrzymany |
| Gwarancja: | 3 LATA | słowa kluczowe: | 3G-SDI SFP 10KM |
| Podkreślić: | SMPTE Wideo SFP,SMF Wideo SFP,SDI SMPTE Transceiver |
||

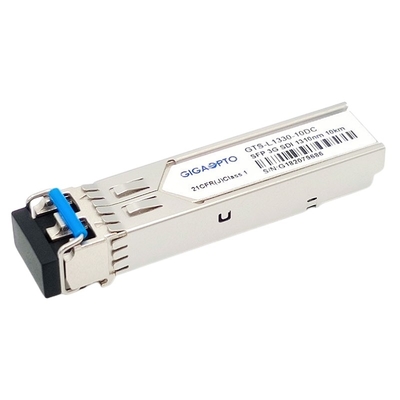

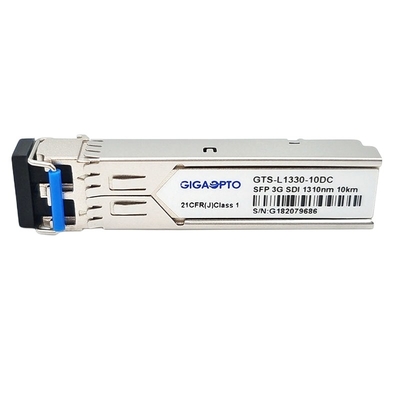

SMPTE 3G SDI SFP 1310nm 10 km podwójny nadajnik optyczny LC + moduł nadawczo-odbiorczy MSA Pinout
Opis
Moduł nadawczo-odbiorczy wideo SMPTE 3G SDI firmy Gigaopto jest przeznaczony do przesyłania/odbierania danych z szybkością od 50 Mb/s do 2,97 Gb/s przez łącze jednomodowe o maksymalnej przepustowości do 10 km. wzorce dla szybkości transmisji szeregowych SMPTE259M, SMPTE 344M, SMPTE 292M i SMPTE 424M.Moduł jest w pełni zgodny z SMPTE 297M-2006.
Transceiver składa się z trzech sekcji: nadajnika laserowego DFB, fotodiody PIN zintegrowanej z przedwzmacniaczem transimpedancyjnym (TIA) oraz jednostki sterującej MCU.Wszystkie moduły spełniają wymagania bezpieczeństwa laserowego klasy I.
Jest wyposażony w 20-stykowe złącze SFP, które umożliwia podłączanie podczas pracy, jest zgodny z SFP Multi-Source Agreement (MSA) i SFF-8472.
Specyfikacja funkcjonalna
| Nazwa produktu | 3G SDI LR SFP | Pasmo | 50Mbit/s — 2,97Gbit/s |
| Typ modułu | Nadajnik + Odbiornik | MSA/nie-MSA | MSA |
| Współczynnik kształtu | SFP | Zakres temperatury | Komercyjne/Przemysłowe |
| Środkowa długość fali | 1310nm | Maksymalny zasięg | 10km |
| Złącze światłowodowe | Podwójny LC | Typ włókna | FNP |
| Typ nadajnika | Laser DFB | Typ odbiornika | Fotodetektor PIN |
| Moc nadajnika | -7 ~ -2 dBm | Czułość odbioru (SD-SDI) | < -16dBm |
| Czułość odbioru (HD-SDI) | < -15dBm | ||
| Czułość Rx (3G-SDI) | < -14dBm | ||
| Wskaźnik wymierania | > 5dB | Przeciążenie odbiornika | > -3dBm |
| Pobór energii | ≤1W | Czas gwarancji | 3 lata |
| DOM | Wsparcie jako domyślne | OEM/ODM | TAk |
| Obsługa patologicznych wzorców wideo | Szybkości szeregowe SMPTE259M, SMPTE 344M, SMPTE 292M i SMPTE 424M | ||
| Zgodność | SFP MSA, SFF-8472, RoHS | ||
Cechy
Aplikacja
Definicja PIN
