Szczegóły Produktu:
|
| Nazwa produktu: | Moduł nadawczo-odbiorczy SDI SFP | Pasmo: | 50Mbit/s — 2,97Gbit/s |
|---|---|---|---|
| Środkowa długość fali: | 1310nm | Komponenty optyczne: | FP/PIN |
| Złącze: | Duplex LC | Odległość kabla: | 2km |
| Gwarancja: | 3 LATA | Słowa kluczowe 1: | 3G SDI SFP 2 km, OEM SDI SFP |
| Słowa kluczowe 2: | Transceiver SMPTE 3G SFP |

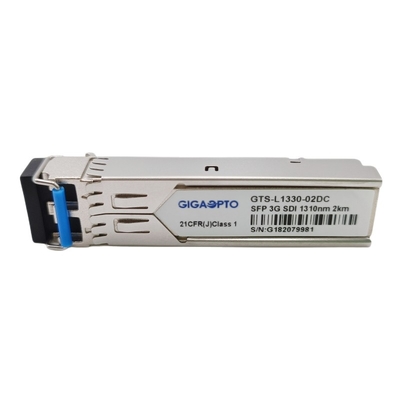

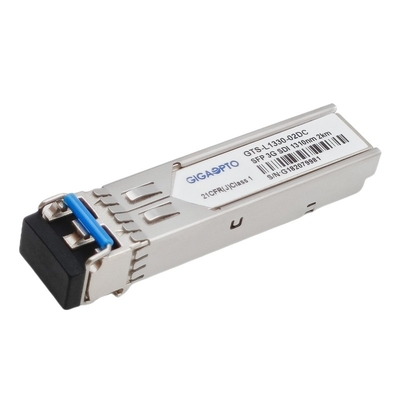

SMPTE 3G SDI SFP Transceiver 1310nm 2 km podwójny nadajnik optyczny LC + moduł odbiornika Pinout MSA
Specyfikacja funkcjonalna
| Nazwa produktu | Transceiver SMPTE 3G SFP | Pasmo | 50Mbit/s — 2,97Gbit/s |
| Typ modułu | Nadajnik + Odbiornik | MSA/nie-MSA | MSA |
| Współczynnik kształtu | SFP | Zakres temperatury | Komercyjne/Przemysłowe |
| Środkowa długość fali | 1310nm | Maksymalny zasięg | 10km |
| Złącze światłowodowe | Podwójny LC | Typ włókna | FNP |
| Typ nadajnika | FP | Typ odbiornika | SZPILKA |
| Moc nadajnika | -8 ~ 0dBm | Czułość odbioru (SD-SDI) | < -16dBm |
| Czułość odbioru (HD-SDI) | < -15dBm | ||
| Czułość Rx (3G-SDI) | < -14dBm | ||
| Wskaźnik wymierania | > 5dB | Przeciążenie odbiornika | > -3dBm |
| Pobór energii | ≤1W | Czas gwarancji | 3 lata |
| DOM/DDM | Wsparcie jako domyślne | OEM/ODM | TAk |
| Obsługa patologicznych wzorców wideo | Szybkości szeregowe SMPTE259M, SMPTE 344M, SMPTE 292M i SMPTE 424M | ||
| Zgodność | SFP MSA, SFF-8472, SMPTE 297M-2006 | ||
Opis
Moduł nadawczo-odbiorczy wideo SMPTE 3G SDI firmy Gigaopto jest przeznaczony do przesyłania/odbierania danych z szybkością od 50 Mb/s do 2,97 Gb/s przez łącze jednomodowe o maksymalnej przepustowości do 2 km i jest specjalnie zaprojektowany do niezawodnej pracy w obecności patologii SDI wzorce dla szybkości transmisji szeregowych SMPTE259M, SMPTE 344M, SMPTE 292M i SMPTE 424M.Moduł jest w pełni zgodny z SMPTE 297M-2006.
Transceiver składa się z trzech sekcji: nadajnika laserowego FP, fotodiody PIN zintegrowanej z przedwzmacniaczem transimpedancyjnym (TIA) oraz jednostki sterującej MCU.Wszystkie moduły spełniają wymagania bezpieczeństwa laserowego klasy I.
Ten 3G SDI SFP jest zgodny z SFP Multi-Source Agreement (MSA).Cyfrowe funkcje monitorowania diagnostycznego w czasie rzeczywistym są dostępne za pośrednictwem I2C, domyślnie przez SFF-8472.
Cechy
Aplikacja
Definicja PIN
Transceiver 3G SDI SFP, 1310nm FP+PIN, 2km podwójny LC, wyjście pinów MSA, SD/HD/3G SDI
