Szczegóły Produktu:
|
| Nazwa produktu: | 6G SDI SMPTE SFP | Szybkość przesyłania danych: | 50Mbps~6Gbps |
|---|---|---|---|
| Typ modułu: | SFP | Typ złącza: | LC |
| Odległość kabla: | 10KM | słowa kluczowe: | Moduł nadawczo-odbiorczy wideo 6 Gb/s |
| Podkreślić: | Moduł nadawczo-odbiorczy wideo 1310nm,moduł nadawczo-odbiorczy wideo 10 km,sfp 6g |
||

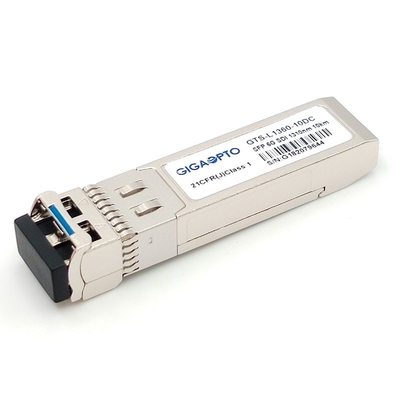

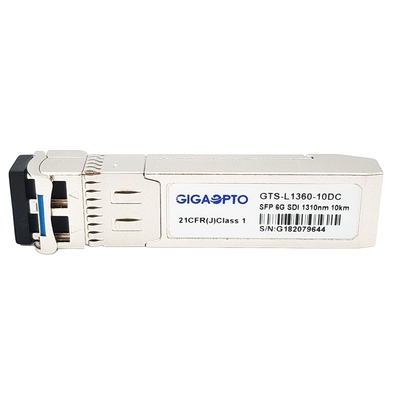

Cyfrowy transceiver wideo SMPTE 6G Dual Fibre 1310nm 10km DOM MSA
Opis
Ten dwuwłóknowy transceiver wideo 6Gbps jest wydajnym, ekonomicznym modułem do dwukanałowych aplikacji transmisji wideo przez światłowód jednomodowy.
Obsługuje szybkości transmisji danych od 50 Mb/s do 5,94 Gb/s i jest specjalnie zaprojektowany do niezawodnej wydajności w obecności patologicznych wzorców SDI dla szybkości transmisji szeregowych SMPTE259M, SMPTE 344M, SMPTE 292M, SMPTE 424M i ST-2081.Maksymalna odległość kabla może osiągnąć do 10 km na długości fali 1310nm ze złączem duplex LC.
Transceiver składa się z trzech sekcji: lasera DFB, fotodiody PIN zintegrowanej z przedwzmacniaczem transimpedancyjnym (TIA) oraz IC transceivera z jednostką sterującą MCU dla DDM.Wszystkie moduły spełniają wymagania bezpieczeństwa laserowego klasy I.Transceivery są kompatybilne z SFP Multi-Source Agreement (MSA) i SFF-8472.
Specyfikacja funkcjonalna 6Gb/s MSA 1310nm 10km DOM LC SMF Nadajnik i odbiornik Wzorce patologiczne wideo Moduł nadawczo-odbiorczy
| Nazwa produktu | 6G SDI SMPTE SFP | Szybkość przesyłania danych | 50Mbps~5.94Gb/s |
| Typ modułu | Transceiver | MSA/nie-MSA | MSA |
| Współczynnik kształtu | SFP | Zakres temperatury | Podczas pracy: 0 do 70°C (32 do 158°F) |
| Długość fali | 1310nm | Transmisja kablowa | 10km |
| Złącze światłowodowe | LC | Typ włókna | FNP |
| Typ nadajnika | DFB | Typ odbiornika | SZPILKA |
| Moc nadajnika | -5 ~ -2 dBm | Wskaźnik wymierania | > 7 dB |
| czułość odbiornika | < -14 dBm | Przeciążenie odbiornika | > +0,5 dBm |
| DOM | Wsparcie jako domyślne | Czas gwarancji | 36 miesięcy |
| OEM/ODM | Wsparcie jako domyślne | Numer części |
GTS-L1360-10DC |
| Obsługa patologicznych wzorców wideo | TAk | ||
| Aplikacja | Optyczna transmisja sygnału wideo 4K (6G Ultra-SDI), SMPTE 424M/297M (1080p-2,97 Gb/s), SMPTE 292M/297M (HDTV–1,485 Gb/s), SMPTE 259M/297M (SDTV–270 Mb/s), łącze optyczne do 6 Gb/s | ||
Cechy
Informacje o zamawianiu cyfrowego nadajnika-odbiornika wideo Gigaopto SMPTE 6G, serii Single TX, Single RX, Dual RX i Dual TX:0-70°CZakres temperatury pracy
| Numer części | Opis-6G SMPTE | Współczynnik kształtu | Odległość (KM) | Typ modułu | MSA |
| GTS-L1360-10DC | Moduły nadawczo-odbiorcze LC Duplex 1310nm | SFP+ | 10km | Transceiver | MSA |
| GTS-Cxx60-10DC | CWDM SFP 1270nm-1450nm Podwójny moduł nadawczo-odbiorczy LC | SFP+ CWDM | 20km | Transceiver | MSA |
| GTS-B3560-10DC | Moduły nadawczo-odbiorcze BIDI TX1310nm RX1550nm | SFP+ BiDi | 10km | Transceiver | MSA |
| GTS-B5360-10DC | Moduły nadawczo-odbiorcze BIDI TX1550nm RX1310nm | SFP+ BiDi | 10km | Transceiver | MSA |
| GTS-L1360-10DCT | Moduły pojedynczego nadajnika 1310nm LC | SFP+ | 10km | Pojedynczy nadajnik | MSA |
| GTS-L1360-10DCTN | Moduły pojedynczego nadajnika 1310nm LC | SFP+ | 10km | Pojedynczy nadajnik | Nie MSA |
| GTS-Cxx60-10DCT | Moduły pojedynczego nadajnika CWDM 1270nm-1450nm LC | SFP+ CWDM | 20km | Pojedynczy nadajnik | MSA |
| GTS-Cxx60-10DCTN | Moduły pojedynczego nadajnika CWDM SFP 1270nm-1450nm LC | SFP+ CWDM | 20km | Pojedynczy nadajnik | MSA |
| GTS-LXX60-10DCR | Moduły pojedynczego odbiornika 6G SDI SMPTE SFP PIN LC | SFP+ | 10km | Pojedynczy odbiornik | MSA |
| GTS-LXX60-10DCRN | Moduły pojedynczego odbiornika 6G SDI SMPTE SFP PIN LC | SFP+ | 10km | Pojedynczy odbiornik | Nie MSA |
| GTS-L3360-10DCTT | Moduły podwójnego nadajnika 1310nm Duplex LC | SFP+ | 10km | Podwójny nadajnik | Nie MSA |
| GTS-B3460-10DCTT | TX1310nm TX1490nm BIDI LC Podwójne moduły nadajników | SFP+ BiDi | 10km | Podwójny nadajnik | Nie MSA |
| GTS-LXX60-10DCRR | Moduły podwójnego odbiornika 6G SDI SMPTE SFP PIN Duplex LC | SFP+ | 10km | Podwójny odbiornik | Nie MSA |
| GTS-B3460-10DCRR | RX1310nm RX1490nm PIN BIDI LC Podwójne moduły odbiorników | SFP+ BiDi | 10km | Podwójny odbiornik | Nie MSA |
6G-SDI:Standard ten definiuje strukturę danych bitowych, sygnał elektryczny i interfejs kabla koncentrycznego do transportu sygnałów o łącznej ładowności 5,940 Gb/s lub 5,940/1,001 Gb/s.Norma ta określa również właściwości elektryczne i fizyczne
kabli koncentrycznych i złączy.Ten standard definiuje kilka trybów mapowania dla formatów obrazu karetki 2160 i 1080 linii oraz powiązanych danych pomocniczych na jedno-linkowy interfejs szeregowy SDI 6 Gb/s [nominalnie].
