Szczegóły Produktu:
|
| Nazwa produktu: | 1.5G CATV BOSA | Długość fali: | 1550nm_TX/1310nm_RX |
|---|---|---|---|
| Szybkość przesyłania danych: | 1,5 Gb/s | Temperatura pracy (℃): | 0 -75℃ / -40-85℃ |
| Moc wyjściowa: | 1 mW | Reakcja: | 0,8A/W |
| Podkreślić: | Pigtail FC APC,Warkocz WDM APC,Warkocz 1310nm SC APC |
||

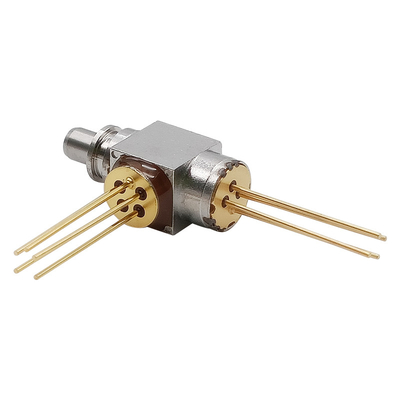

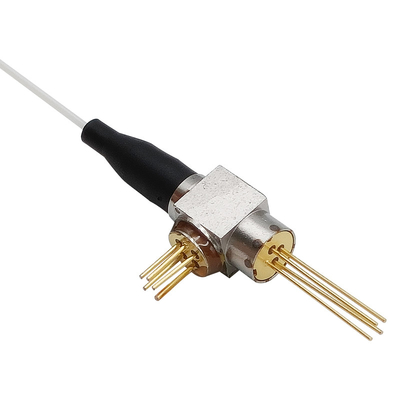

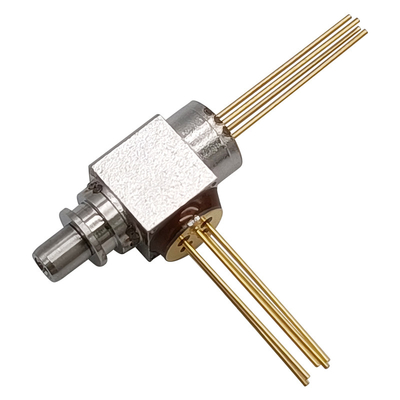

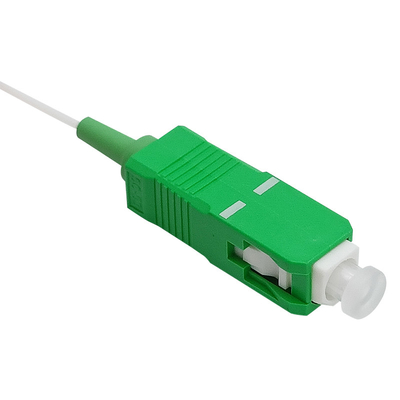

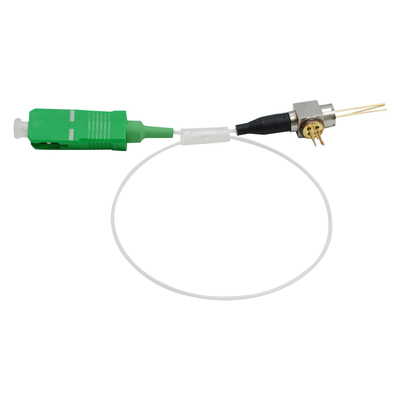

1.5G CATV WDM BOSA LC gniazdo SC ST FC APC Pigtail TX 1550nm RX 1310nm
Cechy:
Aplikacje:
Absolutne maksymalne oceny
| Parametr | Symbol | Oceny | Jednostka |
| Temperatura przechowywania | Tstg | -40~+85 | ℃ |
| Temperatura obudowy operacyjnej | Top | -40~+85 | ℃ |
| Wilgotność względna podczas pracy | 85 | % | |
| Prąd przewodzenia (LD) | IFD | 150 | mama |
| Monitoruj napięcie wsteczne wyładowań niezupełnych (LD) | VrL | 2 | V |
| Monitoruj napięcie wsteczne wyładowań niezupełnych (PD) | VRP | 20 | V |
| Monitoruj prąd wsteczny wyładowań niezupełnych (PD) | IrP | 2 | mama |
| Prąd przewodzenia wnz | IFD | 10 | mama |
| Napięcie wsteczne wyładowań niezupełnych | Vpd | 50 | V |
| Temperatura lutowania (<10s) | Stem | 260 | ℃ |
Charakterystyka elektryczna i optyczna – nadajnik
(Jeśli=Ith+20mA, Pf=1mW, SMF (9,5/125µm), Tc=+25+/-2°C, chyba że zaznaczono inaczej.)
| Parametr | Symbol | Stan | Min. | Typ. | Maks. | Jednostka |
| Prąd progowy | It | CW | — | 8 | 15 | mama |
| Moc wyjściowa (po sprzężeniu) | Pf | CW, jeśli=Ith+20mA | 0,5 | 1 | 2 | mW |
| Napięcie robocze | Vf | CW, Tc = -40 ~ + 85 ℃ | — | — | 1,6 | V |
| Wydajność na zboczu | Se | CW, średnia | 0,025 | 0,05 | 0,1 | mW/mA |
| Szczytowa długość fali | λp | CW | 1530 | 1550 | 1570 | Nm |
| Czas wzlotu i upadku | tr, tf |
Ib=Ith, PL=1,5mW, 20～80% |
— | — | 0,15 | ns |
| Monitoruj prąd (PD) | Jestem | CW,PL=1.5mW,VRD=1V | 100 | 200 | — | uA |
| Ciemny prąd (PD) | ID | VRD=5V | — | — | 10 | nie dotyczy |
| Pojemność (PD) | Ct | VRD=10V, f=1MHz | — | 10 | 20 | pF |
| Powtarzalność złącza | — | — | -1 | — | 1 | dB |
| Izolacja długości fali | — | — | 15 | — | — | dB |
|
Izolacja optyczna |
— | Pojedyncza scena | 30 | — | — |
dB |
| — | Podwójny etap | 40 | — | — |
Specyfikacje elektryczne / optyczne – odbiornik
| Parametr | Symbol | Warunki testowe | Min. | Typ. | Maks. | Jednostka |
| Zakres długości fali wykrywania | λ | - | 1260 | 1575 | Nm | |
| Aktywna średnica | DA | - | — | 75 | — | μm |
|
Reakcja |
R |
VR=-5V@1310nm | — | 0,80 | — | A/W |
| VR=-5V@1550nm | — | 0,85 | — | A/W | ||
| Utrata zwrotu | RL | — | -50 | — | dB | |
| Prąd ciemny | ID | VR = 5V | — | 0,1 | 1 | nie dotyczy |
| Pojemność | Cp | VR = 5V | — | 0,6 | 0,7 | pF |
| Pasmo | BW | VR=5V | 2 | — | — | GHz |
Przydzielenie pinu
Wymiary opakowania
