Szczegóły Produktu:
|
| Prędkość przesyłu danych: | 1,25 Gb/s | Długość fali: | TX1550nm/RX1310nm |
|---|---|---|---|
| Złącze optyczne: | Pojemnik LC/SC | Typ LD: | DFB |
| Typ PD: | APD | Wrażliwość: | <-31 dBm |
| słowa kluczowe: | 1.25Gbps WDM BOSA, 1.25G BOSA 1550nm | ||
| Podkreślić: | Podzespół optyczny WDM,podzespół optyczny BOSA,podzespół APD |
||

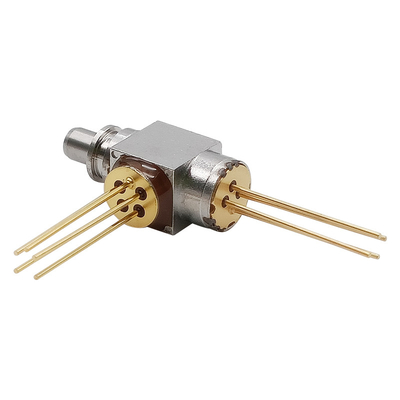

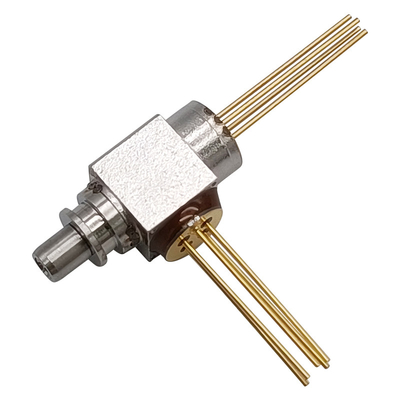

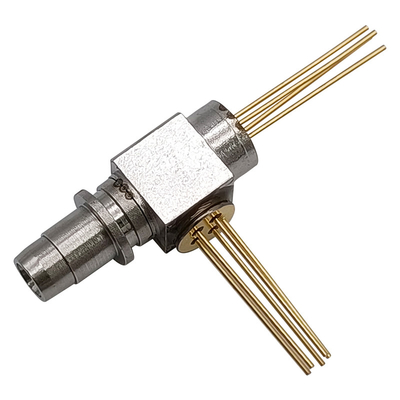

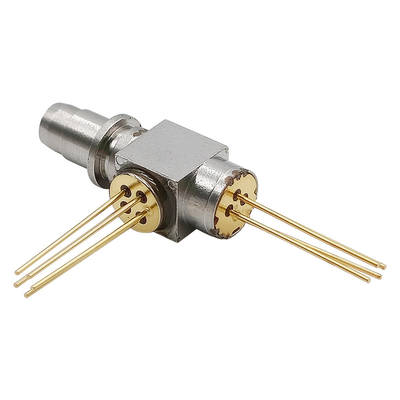

1.25Gbps BOSA WDMTX1550nm DFB/RX1490nm APDLC SCBi-Direkcja Optyczny Sub-Azgromadzenie
Opis
BOSA-T1550DFB-R1490APD-1.25G-LC-REC GIGAOPTO jest zintegrowany z nadajnikiem DFB 1,25Gb/s 1550nm i odbiornikiem APD 1490nm wraz ze złączem LC lub SC.
Absolutne maksymalne oceny (Tc = 25 ℃)
| Parametr | Symbol | Min. | Maks. | Jednostka |
| Napięcie wsteczne (LD) | VRL | --- | 2 | V |
| Prąd przewodzenia (LD) | IFL | --- | 150 | mama |
| Napięcie wsteczne fotodiody (MPD) | VR & D | --- | 20 | V |
| Prąd przewodzenia fotodiody (MPD) | IFD | --- | 10 | mama |
| Napięcie robocze TIA | VCC | +3,0 | +3,6 | V |
| Temperatura obudowy operacyjnej | Top | -40 | +85 | ℃ |
| Temperatura przechowywania | TSTG | -40 | +85 | ℃ |
| Temperatura lutowania ołowiowego (maksymalnie 10 s) | TS | --- | 260 | ℃ |
| ESD | 500 | --- | --- | V |
Charakterystyka optyczna i elektryczna
| Parametr | Symbol | Min. | Typ. | Maks. | Jednostka | Warunki testowe |
| Nadajnik(Tc = 25±3 ℃) | ||||||
| Prąd progowy | Iten | 3 | 8 | 15 | mama | CW, TC= 25 ℃ |
| --- | --- | 40 | CW, TC= -40~85℃ | |||
| Optyczna moc wyjściowa | Pf | 1,3 | --- | 2,6 | mW | CW, Iop=Ith+20mA |
| Środkowa długość fali | λc | 1540 | 1550 | 1560 | Nm |
CW, Iop = 30mA Tc = -40 ℃ ~ + 85 ℃ |
| Napięcie robocze | Vf | --- | 1.2 | 1,6 | V | CW, Iop (Ith+20mA) |
| Czas narastania/opadania | Tr /Tf | --- | 150 | 300 | ps | Ib=Ith, 20%~80% |
| Szerokość widma (-20dB) | λ | --- | --- | 1,0 | Nm | Iop = 30mA, CW |
| Monitoruj prąd | Jestem | 100 | --- | 1200 | μA | CW, Iop＝Ith+20mA,VRD=1V |
| Współczynnik tłumienia trybu bocznego | SMSR | 30 | 35 | --- | dB | Iop = 30mA |
| Błąd śledzenia (CW) | TE | -1,5 | --- | 1,5 | dB |
APC, Tc = -40 ~ + 85 ℃, Prąd montiora hold@Iop=Ith+20mA |
| Odbiorca(Tc = 25±3 ℃) | ||||||
| Napięcie zasilania | VCC | 3,0 | 3,3 | 3,6 | V | --- |
| Prąd zasilania | Icc | 10 | 20 | 32 | mama | --- |
| Optyczna długość fali | λ | 1470 | 1490 | 1510 | Nm | --- |
| Wrażliwość | Sen. | --- | --- | -31 | dBm |
λ=1490nm , NRZ , 1,25 Gb/s, PRBS=2^7-1, ER=10dB, BER=10-10, VBR-3,CW |
| Moc przeciążenia | Polska | -7 | --- | --- | dBm | |
| Napięcie przebicia APD | Vbr | 30 | --- | 55 | V | Id = 10uA, VCC WYŁĄCZONE |
| Reakcja PD | R | 0,7 | --- | --- | A/W | CW, λ=1550nm |
Cechy
Aplikacja
Rysunek konspektu (jednostka: mm)
