Szczegóły Produktu:
|
| Nazwa produktu: | 1.5G CATV WDM BOSA | Długość fali: | 1310nm_TX/1550nm_RX |
|---|---|---|---|
| Szybkość przesyłania danych: | 1,5g | Temperatura pracy (℃): | 0 -75℃ / -20-85℃ |
| Moc wyjściowa @25℃: | 1,1-2,99 mW | Reakcja: | 0,8A/W |
| Podkreślić: | Pigtail LC APC,Pigtail 1550nm SC APC,Pigtail światłowodowy SC |
||

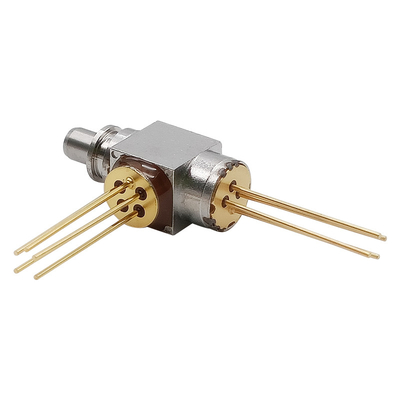

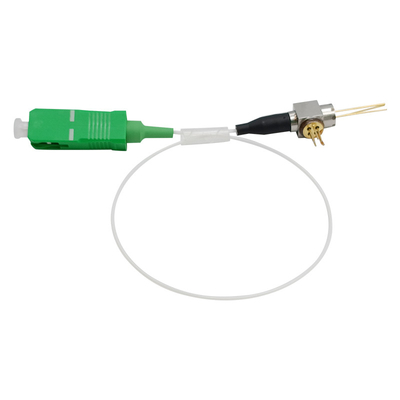

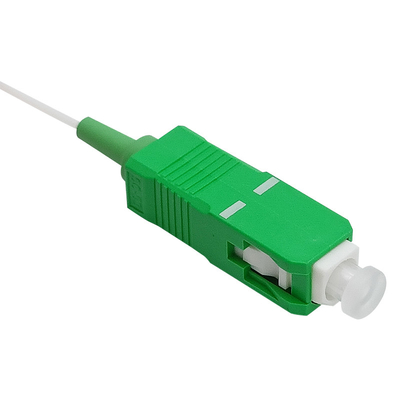

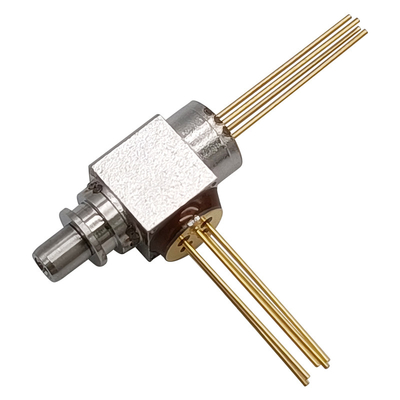

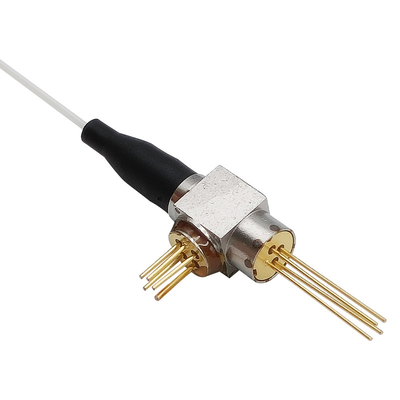

1.5G CATV WDM BOSA LC gniazdo SC ST FC APC Pigtail TX 1310nm RX 1550nm
Cechy:
Aplikacje:
Absolutne maksymalne oceny
| Parametr | Symbol | Oceny | Jednostka |
| Temperatura przechowywania | Tstg | -40~+85 | ℃ |
| Temperatura obudowy operacyjnej | Top | -20~+85 | ℃ |
| Napięcie wsteczne (monitor PD) | VRD | 20 | V |
| Prąd przewodzenia fotodiody (Monitor PD) | IFD | 2 | mama |
| Lutowanie ołowiane (temperatura)/(czas) | --- | 260/10 | ℃/s |
| Napięcie wsteczne (analogowe PD) | Vrpd | 30 | V |
| Prąd przewodzenia (analogowy PD) | Ifpd | 10 | mama |
Uwaga 1: Przekroczenie którejkolwiek z tych wartości może spowodować natychmiastowe zniszczenie urządzenia
Charakterystyka elektryczna i optyczna – nadajnik
(Jeśli=Ith+20mA, Pf=1mW, SMF (9,5/125µm), Tc=+25+/-2°C, chyba że zaznaczono inaczej.)
| Parametr | Symbol | Stan | Min. | Typ. | Maks. | Jednostka |
| Prąd progowy | It | przy Tc = 25 ± 3 ℃ | --- | 10 | 15 | mama |
| Moc wyjściowa (po sprzężeniu) | Pf | CW, Iop=Ith+20mA | 1,0 | --- | 2,99 | mW |
| Wydajność na zboczu | Se | CW, średnia | 0,05 | --- | 0,15 | mW/mA |
| Napięcie robocze | Vop | CW, Iop=Ith+20mA | --- | 1,1 | 1,6 | V |
| Szczytowa długość fali | λc |
CW, Iop=Ith+20mA, Tc= -20~85°C |
1290 | 1310 | 1330 | Nm |
| Współczynnik tłumienia trybu bocznego | SMSR |
CW, Iop=Ith+20mA, Tc= -20~85°C |
35 | 40 | --- | dB |
| Monitoruj prąd | Jestem na | CW, Iop=Ith+20mA | 0,1 | --- | 1,0 | mama |
| Monitoruj ciemny prąd | ID | VRD=5V | --- | --- | 0,1 | μA |
| Względna intensywność Hałas | --- | --- | --- | --- | -145 | dB/Hz |
| Izolacja optyczna | Iso | --- | 30 | --- | --- | dB |
| Błąd trakcji | TE | APC, -20 ℃ ~ + 85 ℃ | -1,5 | --- | 1,5 | dB |
| Czas narastania/opadania | Tr/Tf | Ib=Ith, 20~80% | --- | 0,1 | 0,15 | ns |
Specyfikacje elektryczne / optyczne – odbiornik
| Parametr | Symbol | Warunki testowe | Min. | Typ. | Maks. | Jednostka |
| Długość fali roboczej*Uwaga2 | λ | --- | 1500 | 1550 | 1600 | Nm |
| Aktywny obszar | --- | --- | 75 | --- | μm | |
| -3dBm przepustowość | BW | VR = 5V | 2 | --- | --- | GHz |
| Prąd ciemny | ID | VR = 5V | --- | --- | 1,0 | nie dotyczy |
| Reakcja | R | λ=1550nm | --- | 0,80 | --- | A/W |
Uwaga: Długość fali roboczej odbiornika można dostosować.
Przydzielenie pinu
Wymiary opakowania
