Szczegóły Produktu:
|
| Nazwa produktu: | 10G EPON ONU PR30 BOSA | LD/PT: | DFB+APD-TIA |
|---|---|---|---|
| Dystans: | 20km | Szybkość przesyłania danych: | Tx10G/Rx10G |
| Długość fali (nm): | 1270nm_Tx/1577nm_Rx | Temperatura pracy (℃): | 0 -75℃ / -40-85℃ |
| Moc wyjściowa @25℃: | >3,0 mW | Czułość @25 ℃: | <-30dBm |
| słowa kluczowe: | 10G EPON ONU, PR30 BOSA SC Pigtail | ||
| Podkreślić: | Podzespół optyczny APC,symetryczny podzespół optyczny,warkocz UPC Sc |
||

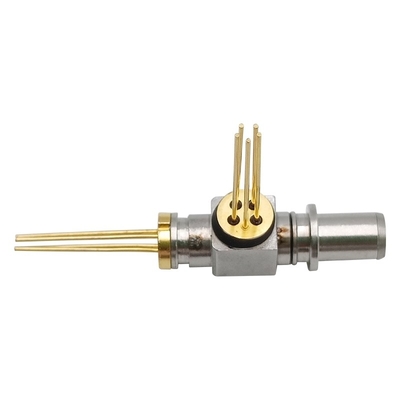

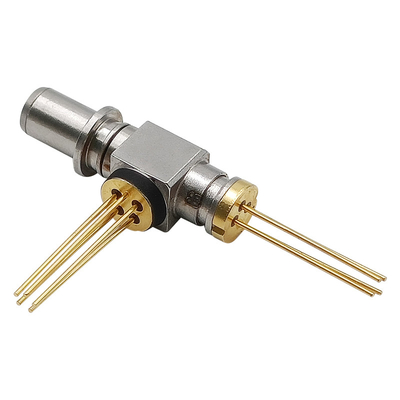

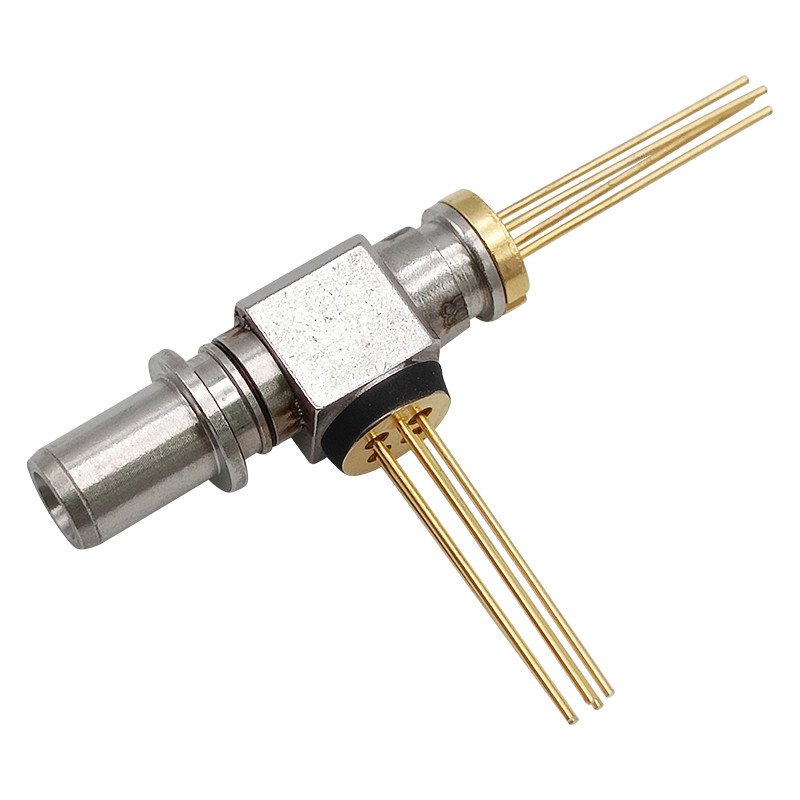

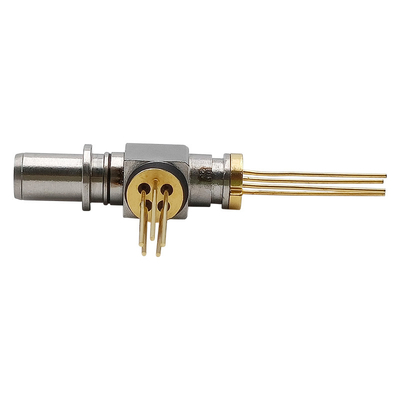

10GEPON ONU BOSA PR30 symetryczny SC APC UPC pigtail TX 1270nm DFB 10G RX 1577nm APD 10.3125G FTTH FTTX
Przyjęcie schematu spawania laserowego
Aplikacja punkt-punkt
Wysoka izolacja optyczna
Wysoka czułość APD-TIA
Temperatura pracy: 0～75℃ lub -40~85℃
Wtyczka SC BOSA
Absolutne maksymalne oceny
| Przedmiot | Symbol | Jednostka | Min | Maks. | Notatka |
| Temperatura przechowywania | TSTG | ℃ | -40 | +85 | |
| Temperatura pracy (otoczenia) | TOPR | ℃ | 0 | +75 | |
| Napięcie zasilania | VCC | V | -0,5 | 4,5 | |
| Temperatura lutowania ołowiowego (maks. 10 s) |
TS | ℃ | --- | 260 | |
| Prąd przewodzenia (LD) | IFLD | mama | --- | 150 | |
| Napięcie wsteczne (LD) | VRLD | V | --- | 2 | |
| Prąd przewodzenia (MPD) | IFMPD | mama | --- | 2 | |
| Napięcie wsteczne (MPD) | VRMPD | V | --- | 20 | |
| Prąd przewodzenia (PD) | IFPD | mama | --- | 10 | |
| Napięcie wsteczne (PD) | VRPD | V | --- | 20 |
Charakterystyka elektrooptyczna nadajnika (TC=25°C, CW)
| Przedmiot | Symbol | Warunki testowe | Min. | Typ. | Maks. | Jednostka |
| Prąd progowy | ITH | TC=25℃ | --- | -- | 15 | mama |
| TC=0℃～75℃ | --- | -- | 40 | |||
| Napięcie przewodzenia | VF | PF = PF (Min), TC = 25 ℃ | --- | --- | 1,5 | V |
| Optyczna moc wyjściowa | Pf | CW, @ITH + 20mA, 25 ℃, bez załamań | 3,0 | --- | --- | mW |
| Optyczna moc wyjściowa | Pf | CW, @ITH+20mA, 0℃~75℃ | 1,8 | mW | ||
| Optyczna moc wyjściowa | Pf | mW | ||||
| Środkowa długość fali | λC | CW, TC = 0 ℃ (75 ℃, TX; 1270 nm) | 1260 | 1270 | 1280 | Nm |
| Monitoruj prąd | IM | CW,Pf=Ith+20mA, VRMPD=1,5V, Tc=25C, |
100 | --- | 900 | uA |
| Błąd trakcji | ΔPf/Pf | 0℃～75℃, CW, Pf (Ith+20mA)@IM hold | -1,5 | --- | +1,5 | dB |
Charakterystyka elektrooptyczna odbiornika (TC=25°C, Vcc=3,3V)
| Przedmiot | Symbol | Warunki testowe | Min. | Typ. | Maks. | Jednostka |
| Prąd zasilania | ICC | --- | --- | --- | mama | |
| Długość fali działania | λ | RX: 1577nm | 1575 | 1577 | 1580 | Nm |
| Moc nasycenia | PSAT | Tc=-0℃~75℃(Test przy 10.3125Gbps PRBS31 ER=6dB BER<10E-3) |
-8 | --- | --- | dBm |
| Wrażliwość | Sen | Tc=0℃~75℃(Test przy 10.31252Gbps PRBS31 ER=6dB BER<10E-3) |
--- | -30 | dBm | |
| Optyczna strata powrotna | ORL | λ=1577nm | 20 | --- | --- | dB |
| Przesłuch optyczny | XTALK | 1270nm/1577nm | 40 | --- | dB |
Zarys wymiaru
