Szczegóły Produktu:
|
| Nazwa produktu: | Moduł podwójnego odbiornika 12G BiDi | Typ modułu: | SFP+ 2RX w 1 włóknie |
|---|---|---|---|
| Długość fali: | 1270nm-RX1 / 1330nm-RX2 | Typ złącza: | Simpleks LC |
| Odległość kabla: | 10KM | MSA/nie MSA: | Nie MSA |
| Słowa kluczowe 1: | Moduł podwójnego odbiornika 1270nm/1330nm | Słowa kluczowe 2: | Podwójne odbiorniki BiDi 12G wideo SFP |
| Podkreślić: | 12g sdi smpte standard,smpte 12g sdi,SMPTE SFP |
||
12GSDIPodwójne odbiorniki SFPBiDi jedno włóknoZłącze 10 km Simplex LC Bez pinów MSA
Specyfikacja funkcjonalna
| Numer części | GTS-B239A-10DCRR | Szybkość przesyłania danych | 11,88 Gb/s |
| Kategoria produktu | Moduł podwójnego odbiornika 12G-SDI | MSA/nie-MSA | Nie MSA |
| typ przesyłki | SFP+ Dwukierunkowy 2Rx | Temperatura | 0 do 70°C (32 do 158°F) |
| Długość fali | 1270nm-Rx1 / 1330nm-Rx2 | Maksymalna długość włókna | 10km |
| Złącze światłowodowe | Simpleks LC | Typ włókna | FNP |
| Typ nadajnika | Nie dotyczy | Typ odbiornika | SZPILKA |
| Napięcie zasilania | 3,3V | Prąd zasilania | 260mA |
| Rx Sen. @ 11.88 Gb/s | <-11 dBm | Rx Sen. @ 5,94 Gb/s | <-13dBm |
| Rx Sen. @ 2.97 Gb/s | <-15dBm | Przeciążenie odbiornika | >1,0 dBm |
| DOM | Wsparcie jako domyślne | Czas gwarancji | 36 miesięcy |
| OEM/ODM | Utrzymany | Waga | 0,025 kg |
| Protokoły | SMPTE ST 259, SMPTE ST 344, SMPTEST292-1/2, SMPTEST 424, SMPTE ST 2081-1 i SMPTE ST 2082-1 | ||
Opis

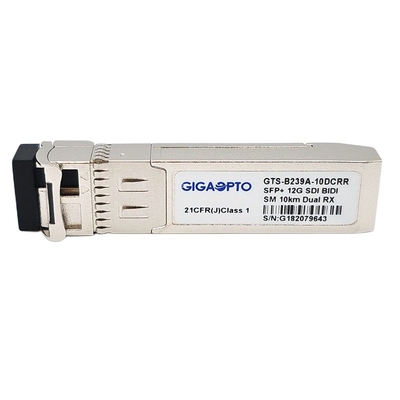

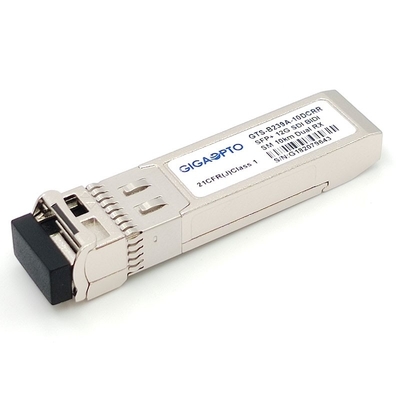

Dwukierunkowy moduł optyczny z podwójnym odbiornikiem Gigaopto GTS-B239A-10DCRR został zaprojektowany dla łączy sieciowych transmisji wideo 12G-SDI o zasięgu do 10 km przez światłowód jednomodowy (SMF).
Zintegrował 2 fotodiody w jednym BOSA i może być wdrażany w jednym rozwiązaniu odbiorczym światłowodu ze złączami simplex LC.
Moduł odbiornika jest zgodny ze standardami SMPTE ST 2082-1 (12G UHD-SDI), ST 2081-1 (6G UHD-SDI), ST424 (3G SDI), ST 292-1 (HD-SDI) i ST259 (SD- SDI).
Cyfrowe funkcje monitorowania diagnostycznego w czasie rzeczywistym są dostępne za pośrednictwem I2C, domyślnie przez SFF-8472.
Cechy
Moduł podwójnego odbiornika SD/HD/3G/6G/12G-SDI SFP
Kompatybilne z ST 259, ST 292-1, ST 424, ST-2081 i ST-2082
Metalowa obudowa dla niższego EMI
Odbiorniki 2-kanałowe PIN bez nadajnika
Odległość do 10 km
Obsługuje patologiczne wzorce SDI dla SD-SDI, HD-SDI, 3G-SDI, 6G-SDI i 12G-SDI
Złącze Simplex LC
Z reclockerem w module
Pojedynczy zasilacz 3.3 V
SFP z możliwością podłączania podczas pracy
Temperatura obudowy roboczej: od 0 do +70°C
Zgodny z RoHS-6 i bezołowiowy
Aplikacja
Szeregowy cyfrowy system transmisji światłowodowej dla sygnałów SMPTE ST 259, SMPTE ST 344, SMPTEST292-1/2, SMPTEST 424, SMPTE ST 2081-1 i SMPTE ST 2082-1
Interfejsy usług UHDTV/HDTV/SDTV
Definicja PIN
