Szczegóły Produktu:
|
| Nazwa produktu: | Moduł podwójnego odbiornika 12G-SDI SFP+ | Szybkość przesyłania danych: | 12 Gb/s |
|---|---|---|---|
| Typ modułu: | SFP+ 2RX w 1 włóknie | Długość fali: | 1310nm-Rx1 / 1310nm-Rx2 |
| Typ złącza: | Simpleks LC | Zasięg kabla: | 10KM |
| MSA/nie MSA: | Nie MSA | słowa kluczowe: | Moduł podwójnych odbiorników 12G-SDI SFP+ |

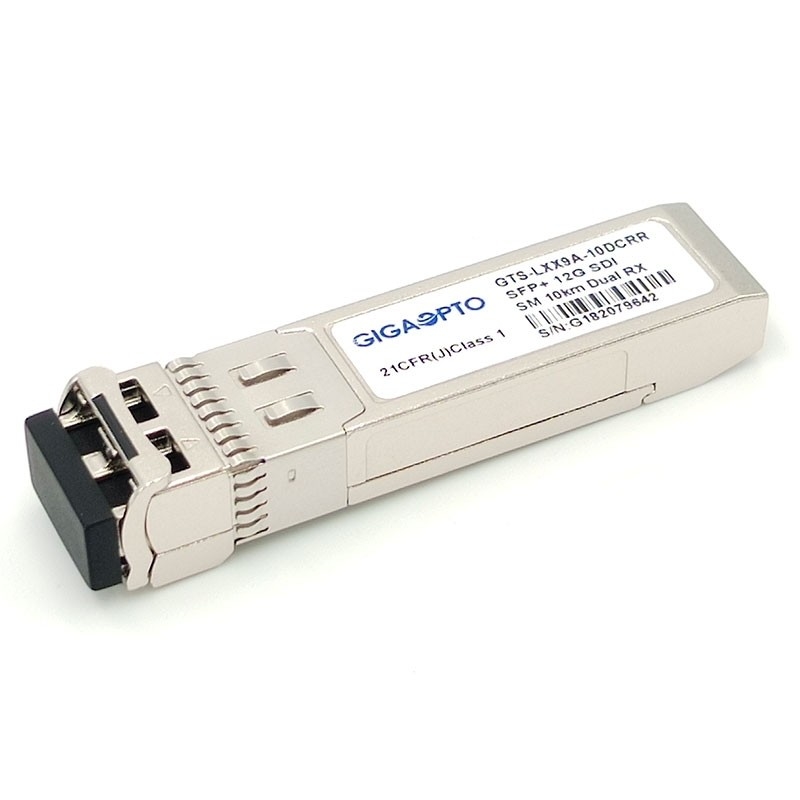

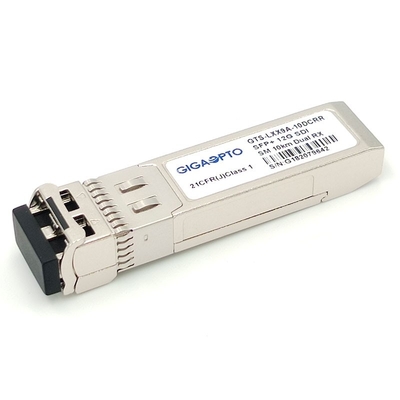

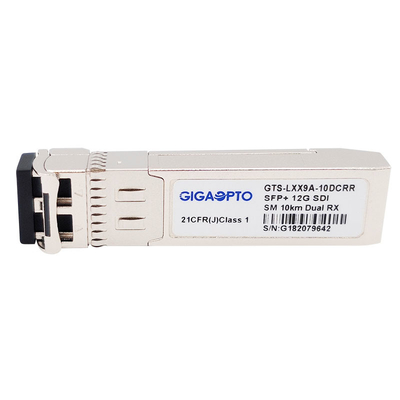

Moduł podwójnego odbiornika 12G-SDI SFP+ 10 km LC DOM NON MSA Pinout
Specyfikacja funkcjonalna
| Numer części | GTS-LXX9A-10DCRR | Szybkość przesyłania danych | 50 Mb/s~11,88 Gb/s |
| Nazwa produktu | Podwójny odbiornik 12G-SDI SFP+ | MSA/nie-MSA | Nie MSA |
| Typ modułu | Podwójny RX | Temperatura | 0 do 70°C (32 do 158°F) |
| Długość fali | 1310nm-Rx1 / 1310nm-Rx2 | Transmisja kablowa | 10km |
| Złącze światłowodowe | Dupleks LC | Typ włókna | Światłowód jednomodowy |
| Część nadajnika | Nie dotyczy | Typ odbiornika | SZPILKA |
| Napięcie zasilania | 3,3V | Prąd zasilania | 260mA |
| Czułość Rx przy 11,88 Gb/s | <-11 dBm | Czułość Rx przy 5,94 Gb/s | <-13dBm |
| Czułość Rx przy 2,97 Gb/s | <-15dBm | Przeciążenie odbiornika | >1,0 dBm |
| DIAGNOSTYKA CYFROWA | TAk | Czas gwarancji | 3 lata |
| OEM/ODM | Utrzymany | MTBF | 1 000 000 godzin |
| Protokoły | SMPTE ST 259, SMPTE ST 344, SMPTEST292-1/2, SMPTEST 424, SMPTE ST 2081-1 i SMPTE ST 2082-1 | ||
Opis produktu
GTS-LXX9A-10DCRR_12G to dwukanałowy moduł odbiornika optycznego przeznaczony do odbioru cyfrowych sygnałów optycznych, zgodnie z definicją w SMPTE 2082, SMPTE 424M, SMPTE 292M, SMPTE 259M i DVB-ASI.Obsługuje do 12 Gb/s i jest specjalnie zaprojektowany do odbioru patologicznych wzorców dla HD-SDI, 3G-SDI, 6G-SDI i 12G-SDI.Jest wyposażony w 20-stykowe złącze SFP+, które umożliwia podłączanie podczas pracy.Cyfrowe funkcje diagnostyczne są dostępne przez I2C.Maksymalna odległość 10 km jest osiągalna przy sygnałach patologicznych 12 Gb/s.
Odbiornik zawiera następujące sekcje: fotodiody PIN zintegrowane z przedwzmacniaczem transimpedancyjnym (TIA), Reclockery oraz kontroler MCU.
Cechy
Aplikacja
Definicja PIN
