Szczegóły Produktu:
|
| Szybkość przesyłania danych: | 1,25 Gb/s | Długość fali: | TX1310nm/RX1550nm |
|---|---|---|---|
| Złącze: | Pojemnik LC/SC | Typ nadajnika: | FP |
| Typ odbiornika: | Szpilka | Wrażliwość: | <-25dBm |
| słowa kluczowe: | 1.25G BOSA T1310nm R1550nm, 1310nm FP 1550nm PIN | ||
| Podkreślić: | Podzespół optyczny TX1310nm,podzespół optyczny RX1550nm,podzespół optyczny 1 |
||

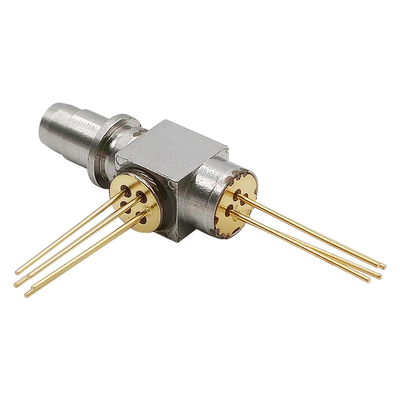

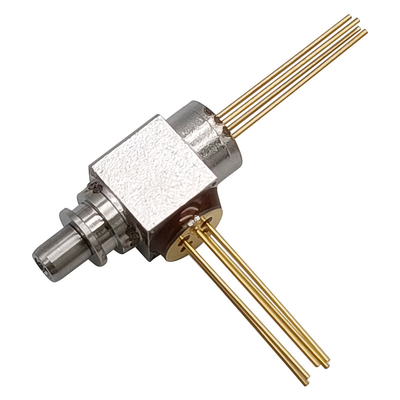

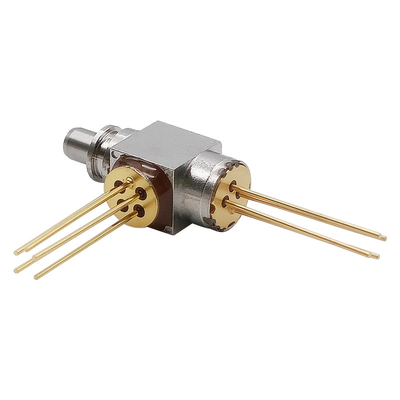

1,25G Bi-kierunkowy optyczny Sub-Azgromadzenie WDM TX1310nm FP/PIN RX1550nm BOSA LC SC
Opis
Transceiver BOSA-T1310FP-R1550PIN-1.25G-LC-REC GIGAOPTO obsługuje szybkość transmisji danych 1,25 Gb/s przy użyciu światłowodu jednomodowego.Strona nadajnika wykorzystuje laser 1310nm FP.Strona odbiornika wykorzystuje PIN 1550nm z TIA.
Absolutne maksymalne oceny
| Parametr | Symbol | Min. | Maks. | Jednostka | Warunki testowe |
| Odwrotne napięcie | VR | --- | 2 | V | CW |
| Temperatura obudowy operacyjnej | Top | -20 | +70 | ℃ | |
| Temperatura przechowywania | Tst | -40 | +100 | ℃ | |
| Temperatura/czas lutowania | TS | --- | 260/10 | ℃/S |
Charakterystyka optyczna i elektryczna
| Parametr | Symbol | Min. | Typ. | Maks. | Jednostka | Warunki testowe |
| Nadajnik(Tc = 25 ℃) | ||||||
| Prąd progowy | Iten | --- | 8 | 15 | mama | CW |
| Optyczna moc wyjściowa | Po | 0,25 | 0,4 | --- | mW | CW, jeśli=Ith+20mA |
| Napięcie robocze | Vop | --- | 1.2 | 1,8 | V | CW |
| Czas wschodu | Tr | --- | --- | 100 | ps | Ib=Ith, 20%~80% |
| Czas upadku | Tf | --- | --- | 150 | ps | Ib=Ith, 80%~20% |
| Centralna długość fali | λc | 1290 | 1310 | 1330 | Nm | CW |
| Szerokość widma (-20dB) | λ | --- | --- | 3,0 | Nm | CW |
| Prąd monitora wnz | Jestem | 100 | --- | --- | μA | CW, Iop (Ith+20mA) |
| Kondensator PD | Ct | --- | 5 | 7 | pF | VRPD=5V,f=1MHz |
| Błąd śledzenia (CW) | TE | -1,0 | --- | 1,0 | dB |
Im = const.(@ Po = 5,0 mW, TC = 25 ℃) TC = -40 do +85°C |
| Odbiorca(Tc = 25 ℃) | ||||||
| Zasilacz | VCC | 3,0 | 3,3 | 3,6 | V | |
| Prąd zasilania | Icc | --- | 22- | 35 | mama | Brak obciążeń |
| Optyczna długość fali | 1530 | 1550 | 1570 | Nm | ||
| Czułość (BER=10-10) | sens | --- | --- | -25 | dBm |
λ=1550nm, przy 1,25 Gb/s, BER=1E-10, PRBS=27-1 |
|
Moc nasycenia (BER=10-10) |
Psat | 0 | --- | --- | dBm | λ=1550nm, @1,25Gbps |
| Rezystancja wyjściowa | Pogrom | 60 | 75 | 90 | Om | Pojedynczy zakończony |
| Czasy wzrostu/spadku | Tr/tf | --- | --- | 400 | Ps | Od 20%-80% |
| Parametr optyczny i elektryczny | ||||||
| Krzyżowa rozmowa | Ct | --- | --- | -45 | dB | |
| Izolacja optyczna | ISO | 35 | --- | --- | dB | |
Cechy
Aplikacja
Wymiary opakowania i opis pinów (LC)
