Szczegóły Produktu:
|
| Nazwa produktu: | 3G SDI ROSA | Długość fali: | 1310nm |
|---|---|---|---|
| Wrażliwość: | <-22dBm | Przeciążać: | 0dBm |
| OEM/ODM: | Utrzymany | Moc optyczna: | ＜5dBm |
| Podkreślić: | Podzespół optyczny odbiornika CATV,podzespół optyczny odbiornika TIA,LC ROSA |
||
Odbiornik wideo 3G CATV PIN TIA LC ROSA
Cechy
Aplikacje
Opis

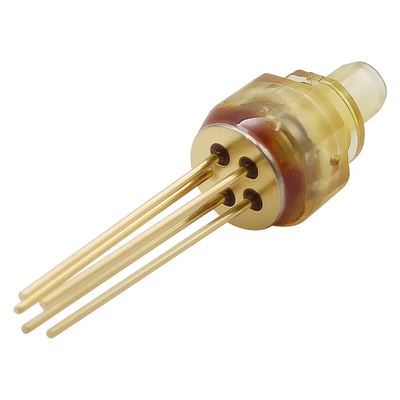

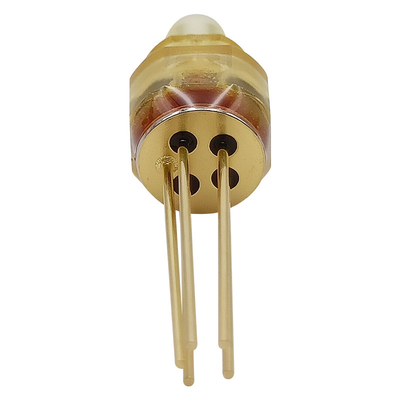

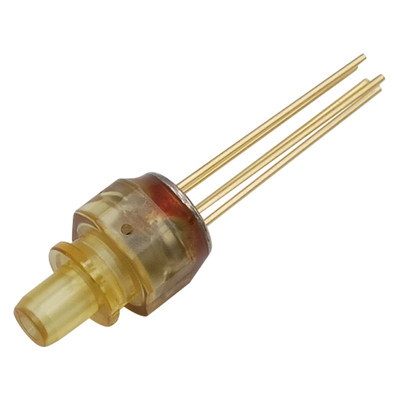

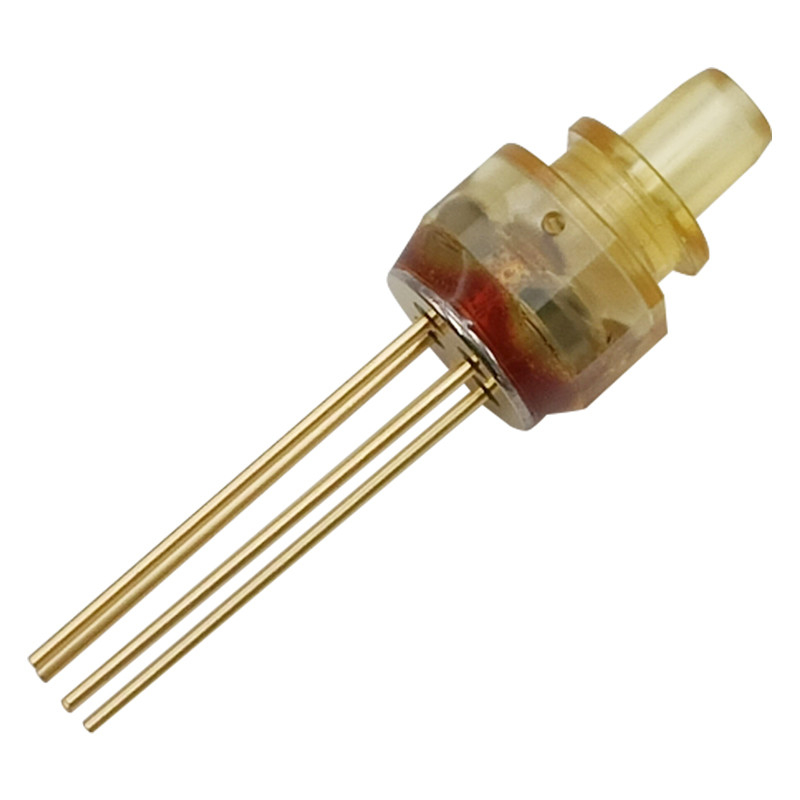

Ta ROSA to 5-pinowy PIN-TIA 3G oparty na TO.Produkt jest przeznaczony do szybkości transmisji danych SD-SDI, HD-SDI i 3G-SDI.Fotodioda jest zamontowana w obudowie koncentrycznej o niskiej pojemności zintegrowanej z gniazdem.
Absolutne maksymalne oceny:
| Parametr | Symbol | Min. | Maks. | Jednostka |
| Temperatura przechowywania | Tstg | -40 | 100 | ℃ |
| temperatura robocza | Top | -40 | 85 | ℃ |
| Napięcie zasilania | wiceprezes | -0,5 | 4 | V |
| Moc optyczna | Szpilka | - | 5 | dBm |
| Temperatura/czas lutowania | - | 260/10 | °C/S |
Charakterystyka elektryczna i optyczna:
| Parametr | Symbol | Min. | Typ. | Maks. | Jednostka | Warunki testowe |
| Długość fali roboczej | λ | 1100 | 1310 | 1650 | Nm | |
| Napięcie zasilania | V | V | ||||
| Prąd zasilania | ICC | 41 | 52 | mama |
Vcc=3,3V,P=0W, RL =50 |
|
| Moc optyczna | Psat | - | - | 5 | dBm | VR=5V,25°C |
|
Wysoka częstotliwość Przepustowość (-3dB) |
BW | 2,1 | 3 | GHz | RL = 50 | |
|
Niska częstotliwość Przepustowość (-3dB) |
BW1 | 500 | kHz | RL = 50 | ||
|
Wrażliwość |
- |
-22 |
dBm |
λ=1310nm,Prędkość=2.97G PRBS=223-1, BER=10-12, ER=9-10dB światłowód SM |
||
| Czas narastania/opadania | Tr/Tf | 150/150 | ps | |||
|
Moc przeciążenia |
Wczytaj |
0 |
dBm |
PRBS=223-1, BER=10-12, ER=9-10dB | ||
| Rezystancja wyjściowa | Ro | 50 | Ω | |||
| Nachylenie RSSI | 0,9 | 1,0 | 1,1 | mama | ||
| Przesunięcie RSSI | 0 | 25 | 200 | nie dotyczy | ||
| Limit liniowości RSSI | 1,0 | mama |
Przydzielenie pinu:
Seria opakowań z pojemnikiem:
