Szczegóły Produktu:
|
| Nazwa produktu: | 10G APD ROSA | Długość fali: | 1550NM |
|---|---|---|---|
| Wrażliwość: | <-15,5 dBm | Przeciążać: | >-4dBm |
| temperatura robocza: | -5-75 ℃ | Reakcja PD: | ＞0.7A/W |
| Podkreślić: | Podzespół optyczny odbiornika SM,podzespół optyczny odbiornika APD,odbiornik APD |
||

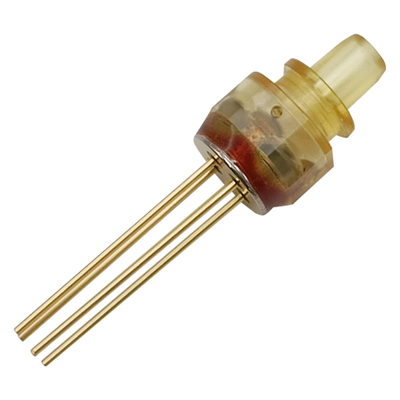

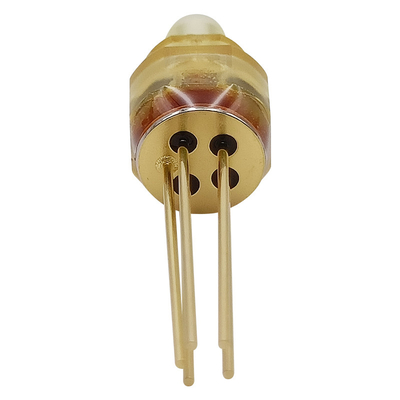

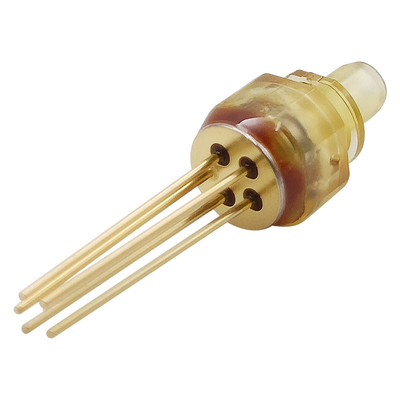

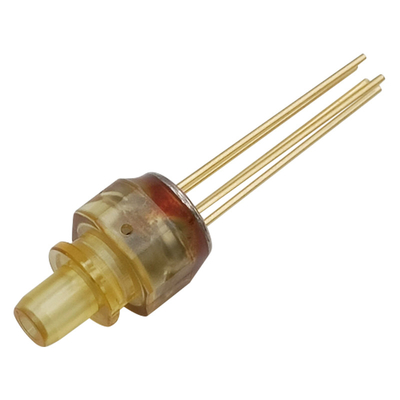

Jednomodowy SM 155M 1.25G 2.5G 10G 25G PIN TIA APD Odbiornik LC ROSA
Cechy
Aplikacje
Absolutne maksymalne oceny
(Tc = 25 ℃, chyba że zaznaczono inaczej)
| Parametr | Symbol | Min. | Maks. | Jednostka |
| Temperatura przechowywania | Tstg | -40 | 85 | ℃ |
| Temperatura obudowy operacyjnej | Top | -5 | 75 | ℃ |
| Napięcie zasilania TIA | Vcc | 2,97 | 3.46 | V |
| Ręczne lutowanie ołowiane (temperatura)/(czas) | --- | --- | 260/10 | ℃/s |
Charakterystyka optyczna i elektryczna odbiornika
(O ile nie określono inaczej, poniższe specyfikacje są zdefiniowane w TC= 25 ± 3 ℃ )
| Parametr | Symbol | Min. | Typ. | Maks. | Jednostka | Stan |
| Długość fali roboczej | λ | 1270 | 1550 | 1610 | Nm | |
| Napięcie zasilania | Vcc | 2,97 | 3,3 | 3,6 | V | |
| Prąd zasilania TIA | ICC | --- | 27 | 34 | mama | DC |
| Reakcja PD | R | 0,7 | --- | --- | A/W | λ=1310nm, CW |
|
Wrażliwość
|
S | --- | --- | -15,5 | dBm | NRZ, λ=1550nm, 10.3125 Gb/s, PRBS231-1,BER=10-12,ER=5dB, |
| Moc przeciążenia | P0 | -4 | --- | --- | dBm | NRZ, λ=1550nm, 10.3125 Gb/s, PRBS231-1,BER=10-12,ER=6dB, |
Inne cechy
(O ile nie określono inaczej, poniższe specyfikacje są zdefiniowane w TC= 25 ± 3 ℃ )
| Parametr | Symbol | Min. | Typ. | Maks. | Jednostka | Stan | |
| Powtarzalność złącza | --- | -0,5 | --- | +0,5 | dB | Ta sama orientacja wtyczki, to samo włókno, 10-krotna wtyczka, CW, wtyczka mater | |
| Powtarzalność złącza | --- | -1 | --- | +1 | dB | Inna orientacja wtyczki, to samo włókno, 10-krotna wtyczka, CW, wtyczka mater | |
| Powtarzalność złącza | --- | -1 | --- | +1 | dB |
Ta sama orientacja wtyczki, 3 włókna, 10-krotna wtyczka, CW |
|
Wymiar konspektu
