Szczegóły Produktu:
|
| Prąd przewodzenia (LD): | 150mA | Napięcie wsteczne (LD): | 2V |
|---|---|---|---|
| Napięcie wsteczne (PD): | 20V | Prąd wsteczny (PD): | 2mA |
| Prąd progowy: | 8mA | Moc sprzęgania włókien: | 1,5mW |
| Podkreślić: | Podzespół optyczny TOSA,podzespół optyczny LC,podzespół optyczny nadajnika 10G |
||
LC TOSA 1310nm 1550nm FP DFB 1,25G 2,5G 3G 10G Wideo SONET SDH Datatelecom
Opis:

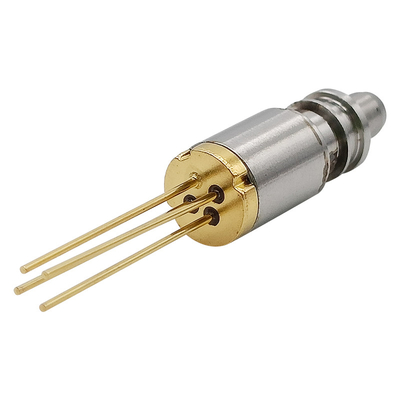

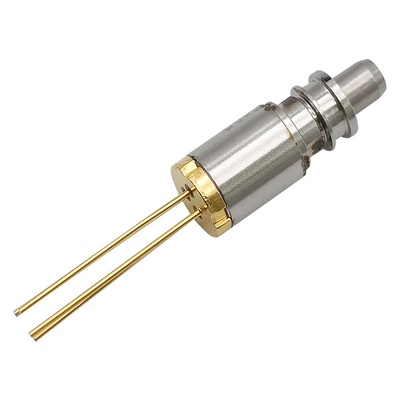

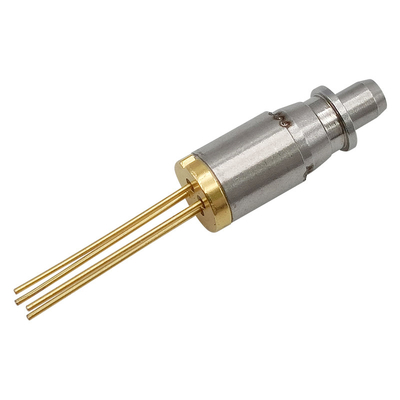

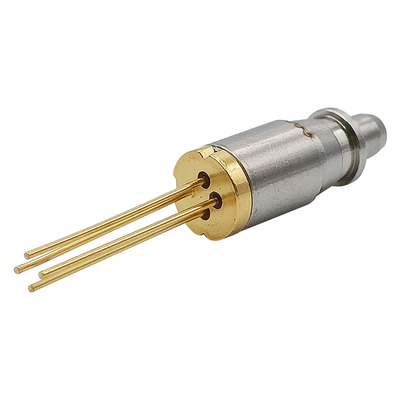

Seria TOSA-1310-FP-3G-LC-10km to moduły diod laserowych 1310nm InGaAsP/InP MQW-DFB przeznaczone do systemów komunikacji światłowodowej.Moduły te stanowią podzespół optyczny nadajnika o niskim prądzie progowym i wysokiej wydajności w wysokiej temperaturze, idealnie nadający się do zastosowań o krótkim zasięgu i szybkości transmisji od 155M do 2,5G.
Dioda laserowa jest zamontowana w obudowie koncentrycznej Ǿ5,6 mm zintegrowanej z monitorem PD monitora InGaAs, jednomodowym przewodem światłowodowym i dzieloną tuleją na złącze optyczne z ferrulą Ǿ1,25 mm.Możemy również dostarczyć dwa typy złączy osłony złączy światłowodowych.Jedna jest izolowana ceramicznie, druga nie jest izolowana.Jednak złącze optyczne o średnicy Ǿ2,92mm jest ceramiczne, a osłona światłowodu jest izolowana.
Informacje dotyczące zamawiania:
| Nr części | Typ złącza | Typ szpilki | Moc | Szybkość przesyłania danych | Izolator |
| OSML-TOSA21BD013 | 2 | LD-pin-2 | 01 | 1.25G | Nic |
| OSML-TOSA22BD023G | 2 | LD-pin-2 | 02 | 2,5G | Pojedyncza scena |
*Uwaga 1: Aby uzyskać więcej informacji na temat zamawiania, zapoznaj się z nomenklaturą i skontaktuj się z nami.
Absolutne maksymalne oceny:
| Parametr | Symbol | Oceny | Jednostka |
| Temperatura przechowywania | Tstg | -40~+100 | ℃ |
| Temperatura obudowy operacyjnej | Top | -40~+85 | ℃ |
| Prąd przewodzenia (LD) | IFD | 150 | mama |
| Napięcie wsteczne (LD) | VrL | 2 | V |
| Napięcie wsteczne (PD) | VRP | 20 | V |
| Prąd wsteczny (PD) | IrP | 2 | mama |
| Temperatura lutowania (<10s) | Stem | 260 | ℃ |
*Uwaga: przekroczenie którejkolwiek z tych wartości może spowodować natychmiastowe zniszczenie urządzenia.
Charakterystyka elektryczna i optyczna:
(Pf=1mW, SMF (9,5/125µm), Tc=+25°C, o ile nie zaznaczono inaczej.)
| Parametr | Symbol | Stan | Min. | Typ. | Maks. | Jednostka |
| Prąd progowy | It | CW | — | 8 | 15 | mama |
| Moc sprzęgania włókien | Pf | CW, jeśli=Ith+20mA | 1 | 1,5 | 2,5 | mW |
| Napięcie robocze | Vf | CW, Tc = -40 ~ + 85 ℃ | — | 1.2 | 1,6 | V |
| Wydajność na zboczu | Se | CW, średnia (Ith do Ith + 20mA) | 0,05 | 0,14 | mW/mA | |
|
Szczytowa długość fali |
λp |
CW | 1290 | 1310 | 1330 | Nm |
| CW, Tc=-40~+85°C | 1265 | 1355 | ||||
|
Tłumienie trybu bocznego stosunek |
SSR | CW, Tc=-40~+85°C | 35 | 40 | dB | |
| Czas wschodu | tr |
Ib=Ith, 20-80%, Tc=-40~+85°C |
— | 0,05 | ns | |
| Czas upadku | tf |
Ib=Ith, 80-20%, Tc=-40~+85°C |
— | 0,15 | 0,05 | ns |
| Błąd trakcji | Pf |
Trzymam(@Pf=0,16mW (25°C)) CW, Tc=-40~+85°C |
-1,5 | — | 1,5 | dB |
| Monitoruj prąd | Jestem |
CW, VrP=5V, Tc=-40~+85°C |
100 | 500 | 900 | uA |
| Monitoruj ciemny prąd | ID | VrP=5V | — | — | 10 | nie dotyczy |
| Monitoruj pojemność | C | VrP=5V, f=1MHz | — | 10 | 20 | pF |
| Powtarzalność złącza | — | -1 | — | 1 | dB | |
|
Izolacja optyczna |
— |
Pojedyncza scena | 30 |
dB |
||
| Podwójny etap | 40 |
Seria pakietów TOSA:
Przydzielenie pinu:
