Szczegóły Produktu:
|
| Długość fali: | 1270nm do 1610nm | Napięcie robocze: | 1.2V |
|---|---|---|---|
| Błąd trakcji: | -1,5 ~ 1,5 dB | Prąd progowy: | 8mA |
| Moc sprzęgania włókien: | 1,5mW | Monitoruj prąd: | 500uA |
| Podkreślić: | Podzespół optyczny CWDM,podzespół optyczny TOSA,podzespół optyczny 1270 nm |
||
CWDM DFB LC TOSA 1.25G 2.5G 10G 1270nm do 1610nm
Opis:
Seria TOSA-Cxxxx-DFB-10G-LC to moduły diod laserowych 1550nm InGaAsP/InP MQW-DFB przeznaczone do systemów komunikacji światłowodowej.Moduły te to podzespół optyczny nadajnika o niskim prądzie progowym i wysokiej wydajności w wysokiej temperaturze, idealnie nadający się do zastosowań o krótkim zasięgu, szybkości transmisji od 155M do 2,5G z wbudowanym izolatorem.
Dioda laserowa jest zamontowana w obudowie koncentrycznej φ5,6 mm zintegrowanej z monitorem PD monitora InGaAs, jednomodowym przewodem światłowodowym i dzieloną tuleją na złącze optyczne z ferrulą φ1,25 mm.Możemy również dostarczyć dwa typy złączy osłony złączy światłowodowych.
Informacje dotyczące zamawiania: (Wersja standardowa *Uwaga1)
| Nr części | Złącze Rodzaj |
Szybkość przesyłania danych | Typ szpilki | Moc | λ*Uwaga2 (nm) |
Izolator |
| GTT-TOSA21BD1533G2 | 2 | 1.25G | LD-pin-2 | 15 | 1330 | Podwójny etap |
| GTT-TOSA22BD2544G | 2 | 2,5G | LD-pin-2 | 25 | 1440 | Pojedyncza scena |
| GTT-TOSA22BD2555G2 | 2 | 2,5G | LD-pin-2 | 25 | 1550 | Podwójny etap |
| GTT-TOSA22BD1561G | 2 | 2,5G | LD-pin-2 | 15 | 1610 | Pojedyncza scena |
*Uwaga 1: Aby uzyskać więcej informacji na temat zamawiania, zapoznaj się z nomenklaturą i skontaktuj się z działem sprzedaży OSM.
*Uwaga 2: Szczegółowe informacje na temat długości fali CWDM znajdują się w poniższej tabeli.
Absolutne maksymalne oceny
| Parametr | Symbol | Oceny | Jednostka |
| Temperatura przechowywania | Tstg | -40~+85 | ℃ |
| Temperatura obudowy operacyjnej | Top | 0~+70 | ℃ |
| Prąd przewodzenia (LD) | IFD | 150 | mama |
| Napięcie wsteczne (LD) | VrL | 2 | V |
| Napięcie wsteczne (PD) | VRP | 20 | V |
| Prąd wsteczny (PD) | IrP | 2 | mama |
| Temperatura lutowania (<10s) | Stem | 260 | ℃ |
Charakterystyka elektryczna i optyczna:
(Pf=1,5mW, SMF(9,5/125µm), Tc=+25°C, o ile nie zaznaczono inaczej.)
| Parametr | Symbol | Stan | Min. | Typ. | Maks. | Jednostka |
| Prąd progowy | It | CW | — | 8 | 15 | mama |
| Moc sprzęgania włókien | Pf | CW, jeśli=Ith+20mA | 1 | 1,5 | 2,5 | mW |
| Napięcie robocze | Vf | CW, Tc=0~+70 | — | 1.2 | 1,6 | V |
| Wydajność na zboczu | Se | CW, średnia (Ith do Ith + 20mA) | 0,05 | 0,14 | mW/mA | |
| Szczytowa długość fali | λp | CW | (*3) | Nm | ||
|
Temperatura długości fali Coeff |
— | CW, Tc=0~+70°C | 0,1 | nm/℃ | ||
|
Tłumienie trybu bocznego stosunek |
SSR | CW, Tc=0~+70 | 35 | 40 | dB | |
| Czas wschodu | tr |
Ib=Ith, 20-80%, Tc=0~+70 |
— | 0,05 | ns | |
| Czas upadku | tf |
Ib=Ith, 80-20%, Tc=-40~+85°C |
— | 0,15 | 0,05 | ns |
| Błąd trakcji | Pf |
Trzymam(@Pf=0,16mW (25°C) CW, Tc=0~+70 |
-1,5 | — | 1,5 | dB |
| Monitoruj prąd | Jestem |
CW, VrP=5V, Tc=0~+70 |
100 | 500 | 900 | uA |
| Monitoruj ciemny prąd | ID | VrP=5V | — | — | 10 | nie dotyczy |
| Monitoruj pojemność | C | VrP=5V, f=1MHz | — | 10 | 20 | pF |
| Powtarzalność złącza | — | -1 | — | 1 | dB | |
|
Izolacja optyczna |
— | Pojedyncza scena | 30 |
dB |
||
| — | Podwójny etap | 40 | ||||

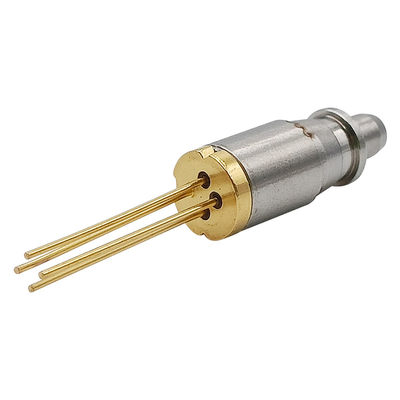

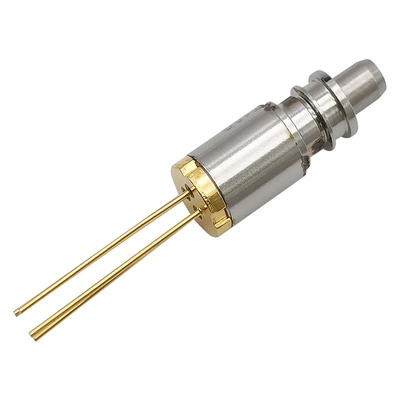

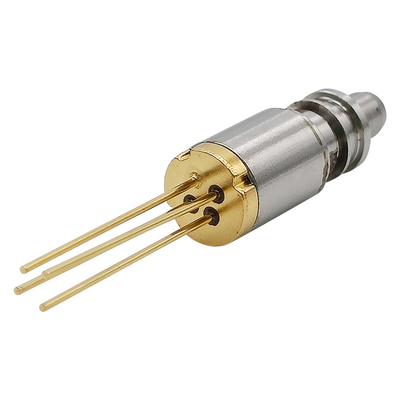

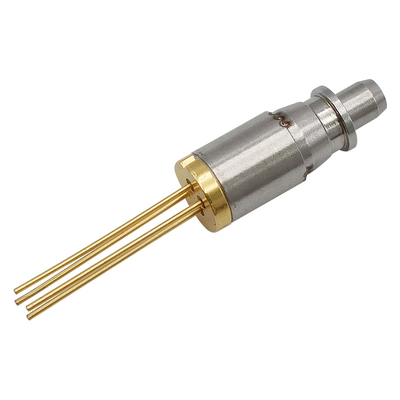

Seria pakietów TOSA:
