Szczegóły Produktu:
|
| Nazwa produktu: | 12G-SDI CWDM TX | Szybkość przesyłania danych: | 12 Gb/s |
|---|---|---|---|
| Współczynnik kształtu: | SFP+ | Długość fali: | 1270 ~ 1450nm CWDM TX bez RX |
| Interfejs: | Pojedyncze LC | Przenoszenie: | 20km |
| Gwarancja: | 3 LATA | Słowa kluczowe 1: | Pojedynczy nadajnik 12G-SDI CWDM |
| Słowa kluczowe 2: | transmisyjny nadajnik-odbiornik optyczny | ||
| Podkreślić: | Nadajnik 12G CWDM,nadajnik 20KM CWDM,CWDM SFP + |
||
Moduł pojedynczego nadajnika 12G-SDI SFP 1270~1450nmCWDM 20km Pojedynczy LC SMF MSA Pinout
Specyfikacja funkcjonalna
| Nazwa produktu | 12G-SDI CWDM | Szybkość transmisji danych (Gb/s) | 50 Mb/s~11,88 Gb/s |
| Typ modułu | Nadajnik (1 port TX) | MSA/nie-MSA | MSA |
| Współczynnik kształtu | SFP+ | temperatura robocza | 0 do 70°C (32 do 158°F) |
| Długość fali | CWDM 1270 ~ 1450nm | Maksymalna odległość | 20km |
| Złącze | LC Simplex | Wzorce patologiczne | Utrzymany |
| Typ lasera | CWDM DFB | Typ włókna | FNP |
| Napięcie zasilania | 3,3V | Typ odbiornika | Nic |
| Moc nadajnika | -1~ +2dBm | Prąd zasilania | 160mA (typ.) |
| OEM/ODM | Utrzymany | Gwarancja | 3 lata |
| Protokoły | SMPTE ST 2082-1 (12G UHD-SDI), ST 2081-1 (6G UHD-SDI), ST424 (3G SDI), ST292-1(HD-SDI) i ST 259 (SD-SDI). | ||
| Zgodność | SFP MSA, RoHS | ||
Opis produktów 12G-SDI CWDM 1270nm ~ 1450nmPinout SFP+ Tx MSASeria
Seria Gigaopto GTS-Cxx9A-20DCT to jednomodowy moduł nadajnika CWDM z pojedynczym kanałem, przeznaczony do transmisji optycznych szeregowych sygnałów cyfrowych zgodnie z definicją w SMPTE 2082, SMPTE 424M, SMPTE 292M, SMPTE 259M i DVB-ASI.Obsługuje do 11.8Gbps i maksymalne łącze do 20km przez światłowód SMF za pośrednictwem kanału długości fali CWDM od 1270nm do 1450nm.
Nadajnik jest zgodny z umową SFP Multi-Source Agreement (MSA) i jest specjalnie zaprojektowany do przesyłania wzorców patologicznych dla HD-SDI, 3G-SDI, 6G-SDI i 12G-SDI.
Cechy

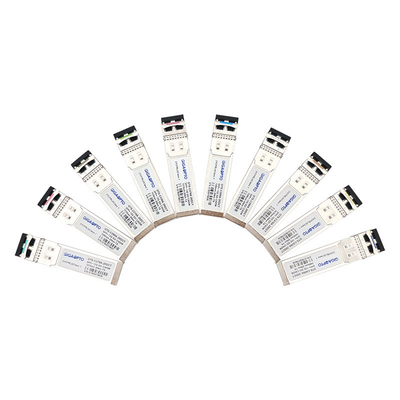

Informacje dotyczące zamawiania
| Numer części | Opis | Kanał CWDM | Maksymalny zasięg | Kod koloru zapięcia |
| GTS-C279A-20DCT | Moduły pojedynczego nadajnika 12G-SDI SFP+ CWDM MSA | 1270nm / -C27 | 20km | Jasny fiolet |
| GTS-C299A-20DCT | Moduły pojedynczego nadajnika 12G-SDI SFP+ CWDM MSA | 1290nm/-C29 | 20km | Niebieskie niebo |
| GTS-C319A-20DCT | Moduły pojedynczego nadajnika 12G-SDI SFP+ CWDM MSA | 1310nm/-C31 | 20km | Żółty zielony |
| GTS-C339A-20DCT | Moduły pojedynczego nadajnika 12G-SDI SFP+ CWDM MSA | 1330nm/-C33 | 20km | Żółta ochra |

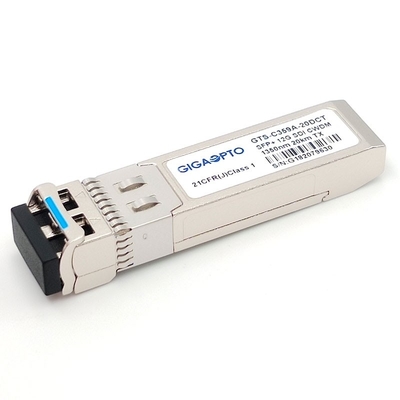

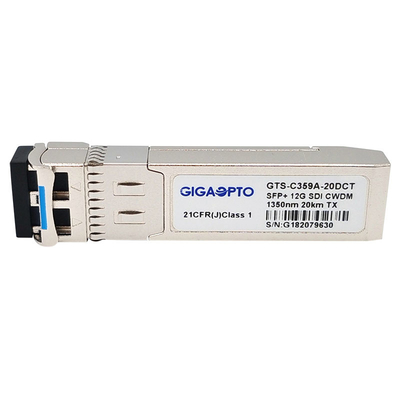

| GTS-C359A-20DCT | Moduły pojedynczego nadajnika 12G-SDI SFP+ CWDM MSA | 1350nm/-C35 | 20km | Różowy |
| GTS-C379A-20DCT | Moduły pojedynczego nadajnika 12G-SDI SFP+ CWDM MSA | 1370nm/-C37 | 20km | Beżowy |
| GTS-C399A-20DCT | Moduły pojedynczego nadajnika 12G-SDI SFP+ CWDM MSA | 1390nm/-C39 | 20km | Biały |
| GTS-C419A-20DCT | Moduły pojedynczego nadajnika 12G-SDI SFP+ CWDM MSA | 1410nm/ -C41 | 20km | Srebro |
| GTS-C439A-20DCT | Moduły pojedynczego nadajnika 12G-SDI SFP+ CWDM MSA | 1430nm/-C43 | 20km | Czarny |
| GTS-C459A-20DCT | Moduły pojedynczego nadajnika 12G-SDI SFP+ CWDM MSA | 1450nm/-C45 | 20km | Żółty pomarańczowy |
Aplikacje
Definicja PIN
