Szczegóły Produktu:
|
| Nazwa produktu: | GPON ONU BOSA | Pakiet: | DFB+APD-TIA |
|---|---|---|---|
| Dystans: | 20km | Szybkość transmisji danych (Gb/s): | Tx 1.244Gbps/Rx2.488Gbps |
| Długość fali (nm): | TX1310nm/RX1490nm | Temperatura pracy (℃): | 0-75℃ /-40~85℃ |
| Moc wyjściowa @25℃: | >1,8 mW | Czułość @25 ℃: | < -31 dBm |
| słowa kluczowe: | GPON ONU BOSA, DFB APD, SC APC Pigtail | ||
| Podkreślić: | Pigtail APC UPC,Warkocz 1.244G UPC,1310nm GPON ONU |
||

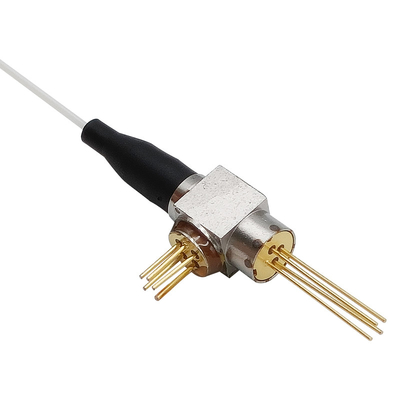

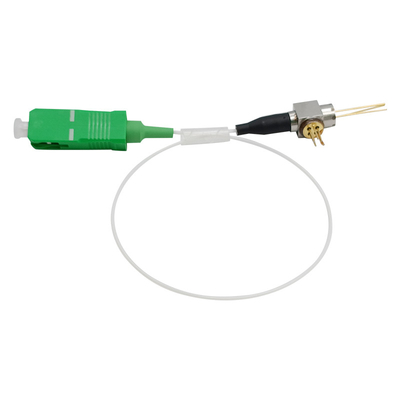

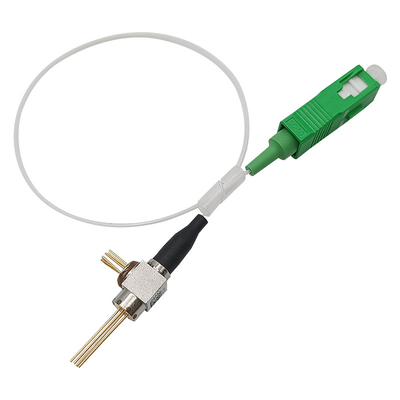

GPON ONU BOSA klasa B + SC APC UPC gniazdo pigtailowe TX 1310nm DFB 1.244G RX 1490nm APD 2.488G dla FTTH FTTX
Przyjęcie schematu spawania laserowego
Aplikacja punkt-punkt
Wysoka izolacja optyczna
Wysoka czułość APD-TIA
Temperatura pracy: 0～75℃ lub -40~85℃

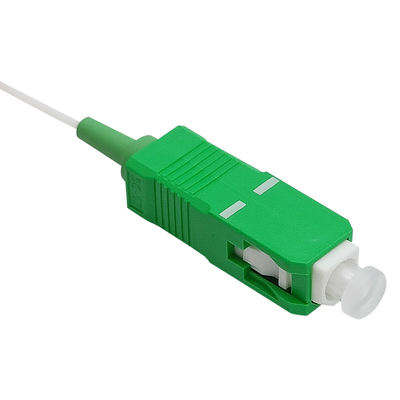

Wtyczka SC BOSA
Zgodny z GR - 468
Opis
Gigaopto GPON ONU BOSA z pigtailem SC to dwukierunkowe urządzenie nadawczo-odbiorcze odpowiednie do aplikacji GPON ONU.Urządzenie składa się z nadajnika, odbiornika, filtra WDM oraz pigtaila światłowodowego jednomodowego.Sekcja nadajnika wykorzystuje niechłodzony laser DFB 1310nm z fotodiodą monitorującą, sekcja odbiornika wykorzystuje odbiornik 1490nm APD w trybie ciągłym z Super TIA.
Absolutne maksymalne oceny
| Przedmiot | Symbol | Jednostka | Min | Maks. | Notatka |
| Temperatura obudowy operacyjnej (walizka) |
TOPR | ℃ | 0 | 75 | |
| Temperatura przechowywania | TSTG | ℃ | -40 | 85 | |
| Wilgotność przechowywania i pracy | % | 85 | |||
| Temperatura lutowania ołowiowego | TS | ℃ | 260 | ||
| Optyczna moc wyjściowa | dBm | 5 | |||
| Prąd przewodzenia (LD) | IFLD | mama | 150 | ||
| Napięcie wsteczne (LD) | VRLD | V | 2 | ||
| Prąd przewodzenia MPD | IFMPD | mama | 2 | ||
| Napięcie wsteczne MPD | VRMPD | V | 20 |
Charakterystyka elektrooptyczna nadajnika (TC=25°C, CW)
| Przedmiot | Symbol | Warunki testowe | Min. | Typ. | Maks. | Jednostka |
| Prąd progowy | ITH | TC=25℃ | --- | -- | 12 | mama |
| TC = 0 ~ 70 ℃ | --- | -- | 40 | |||
| Napięcie przewodzenia | VF | PF = PF (Min), TC = 25 ℃ | --- | --- | 1,9 | V |
| Optyczna moc wyjściowa (klasa B+) | Pf | CW, @ITH+20mA, 25℃ | 1,8 | --- | --- | mW |
| Optyczna moc wyjściowa (klasa B+) | Pf | CW, @ITH+20mA, 0～75℃ | 1 | --- | --- | mW |
| Optyczna moc wyjściowa (klasa C+) | Pf | CW, @ITH + 20mA, 25 ℃, bez załamań | 2,4 | --- | --- | mW |
| Optyczna moc wyjściowa (klasa C+) | Pf | CW, @ITH+20mA, 0～75℃ | 1,5 | mW | ||
| Optyczna moc wyjściowa (klasa C++) | Pf | CW, @ITH + 20mA, 25 ℃, bez załamań | 3,0 | --- | mW | |
| Optyczna moc wyjściowa (klasa C++) | Pf | CW, @ITH+20mA, 0～75℃ | 1,8 | mW | ||
| Środkowa długość fali | λC | CW, TC=0～75℃,TX;1490nm | 1470 | 1490 | 1510 | Nm |
| Monitoruj prąd | JESTEM | CW,Pf=Ith+20mA | 100 | --- | 900 | uA |
| Błąd trakcji | ΔPf/Pf | 0～75℃,CW,Pf (Ith+20mA)@IM hold | -1,5 | --- | +1,5 | dB |
Charakterystyka elektrooptyczna odbiornika (TC=25°C, Vcc=3,3V)
| Przedmiot | Symbol | Warunki testowe | Min. | Typ. | Maks. | Jednostka |
| Prąd zasilania | ICC | Zakres będzie się różnić w zależności od wyboru TO | --- | --- | --- | mama |
| Długość fali działania | λ | RX: 1310nm | 1290 | 1310 | 1330 | Nm |
| Moc nasycenia PIN-TIA | PSAT | 1,25 Gb/s, PRBS23 BER=10-10,λ=1310nm |
--- | --- | --- | dBm |
| Wrażliwość | Sen | 1,25 Gb/s, PRBS23 BER=10-10,λ=1310nm |
--- | -31 | dBm | |
| Optyczna strata powrotna | ORL | -7 | --- | --- | dB | |
| Przesłuch optyczny | XTALK | --- | --- | -45 | dB |
Zarys wymiaru
Cechy
Handlowy: -5 ° C ~ 70 ° C
Przemysłowy: -40 ° C ~ 85 ° C
Aplikacja
Normy
