Szczegóły Produktu:
|
| Prędkość: | 10 Gb/s | Długość fali: | TX1490nm/RX1550nm |
|---|---|---|---|
| Złącze optyczne: | Pojemnik LC/SC | Typ nadajnika: | EML |
| Typ odbiornika: | APD | Wrażliwość: | <-25,5 dBm |
| Przeciążać: | >-6dBm | słowa kluczowe: | 10 Gb/s BOSA T1490nm, 10G BOSA EML APD |
| Podkreślić: | Podzespół optyczny APD,podzespół optyczny EML,podzespół optyczny 10 Gb/s |
||

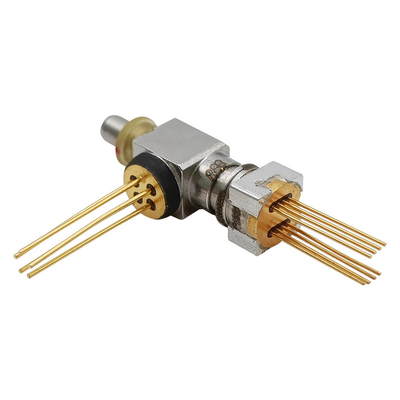

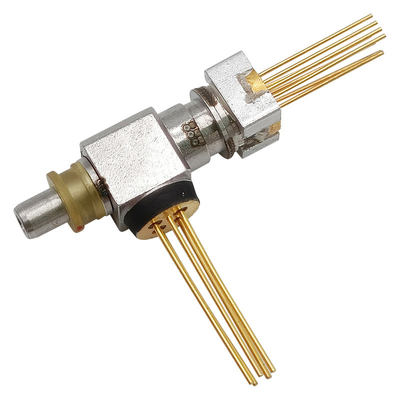

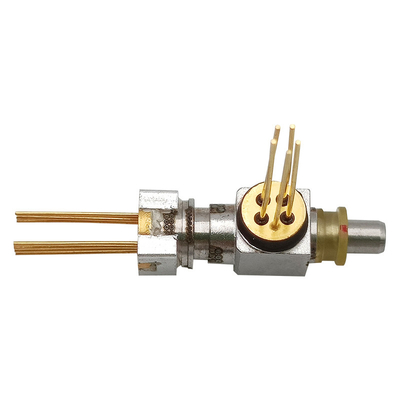

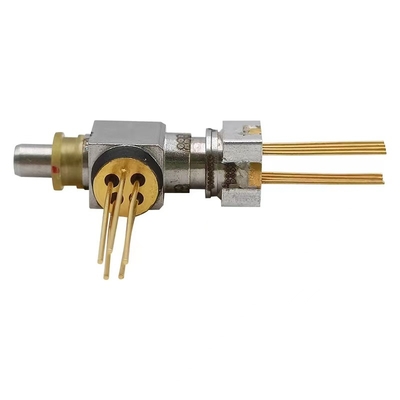

10GbpsWDM BOSA TX1490nm EML/RX1550nm APD LC SCDwukierunkowy podzespół optyczny
Opis
BOSA-T1490EML-R1550APD-10G-LC-REC GIGAOPTO jest przeznaczony do transmisji danych, obsługując szybkość transmisji do 10Gbps.Strona nadajnika wykorzystuje laser EML 1490nm.Strona odbiornika wykorzystuje APD 1550 nm z TIA.
Absolutne maksymalne oceny (Tc = 25 ℃)
| Parametr | Symbol | Min. | Maks. | Jednostka |
| Napięcie wsteczne (LD) | VRL | --- | 2 | V |
| Prąd przewodzenia (LD) | IFL | --- | 150 | mama |
| Prąd przewodzenia (MPD) | IFD | --- | 10 | mama |
| Temperatura obudowy operacyjnej | TOP | 0 | 75 | ℃ |
| Temperatura przechowywania | TSTG | -40 | +85 | ℃ |
| Lutowanie ołowiane (temperatura)/(czas) | --- | --- | 260/10 | ℃/s |
| Prąd NTC | INTC | 5 | V | |
| Napięcie NTC | VNTC | 2 | mama | |
| Prąd TEC | ITEC | -0,96 | 0,96 | A |
| Napięcie TEC | VTEC | -1,29 | -1,29 | V |
| Rezystancja (standardowa 10KΩ @ 25 ℃) | Rth | 9,5 | 10,5 | KΩ |
| B stała Rth | B | 3800 | 4000 | K |
Optyczny&Parametry elektryczne
| Parametr | Symbol | Min. | Typ. | Maks. | Jednostka | Warunki testowe |
| Nadajnik(TC=25±3℃) | ||||||
| Prąd progowy | Iten | --- | --- | 20 | mama | CW |
| Ustawiona temperatura lasera | Tld | 40 | 45 | 50 | ℃ | |
| Wyjściowa moc optyczna | Pf | 2,8 | --- | --- | mW |
CW, Iop= 60 mA, Tld = 45 ℃, VEA = 0 V |
| Napięcie robocze | Vop | --- | 1.2 | 1,8 | V | Iop= 60 mA, Tld= 45 ℃ |
| Środkowa długość fali | λc | 1470 | 1490 | 1510 | Nm |
Iop= 60 mA, Tld= 45℃, VEA=0V |
| Monitoruj prąd | Jestem na | 50 | --- | 1500 | μA | Iop= 60 mA, Tld= 45 ℃ |
| SMSR | --- | 35 | --- | --- | dB |
op= 60 mA, Tld= 45℃, VEA=0V |
| Błąd śledzenia (CW) | TE | -1,0 | --- | 1,0 | dB | 0℃/+45℃, +45℃/+75℃ |
| Odbiorca(TC=25±3℃) | ||||||
| Napięcie zasilania | VCC | 2,97 | 3,3 | 3,6 | V | |
| Napięcie przebicia | VBR | 27 | 33 | 45 | V | Id=10μA, Vcc wyłączone |
| Prąd zasilania | Icc | --- | 27 | 43 | mama | DC |
| Optyczna długość fali | λ | 1530 | 1550 | 1570 | Nm | |
| Wrażliwość | Sen | --- | --- | -25,5 | dBm |
λ=1550nm , PRBS=2^31-1, BER=10-10,ER=10dB,@10Gbps |
| Moc nasycenia | Psat | -6 | --- | --- | dBm | |
Cechy
Handlowy: 0°C~70°C
Przemysłowy: -40 ° C ~ 85 ° C
Aplikacja
Standard
Rysunek konspektu (jednostka: mm)
