Szczegóły Produktu:
|
| Szybkość transmisji danych (Gb/s): | 10 Gb/s | Długość fali: | Tx1270nm/Rx1330nm |
|---|---|---|---|
| Złącze optyczne: | LC/SC | Typ nadajnika: | DFB |
| Typ odbiornika: | Szpilka | Wrażliwość: | <-16dBm |
| słowa kluczowe: | 10G BOSA 1270nm, podzespół optyczny LC SC | ||
| Podkreślić: | Podzespół optyczny LC SC,podzespół optyczny RX1330nm,dwukierunkowy podzespół optyczny |
||

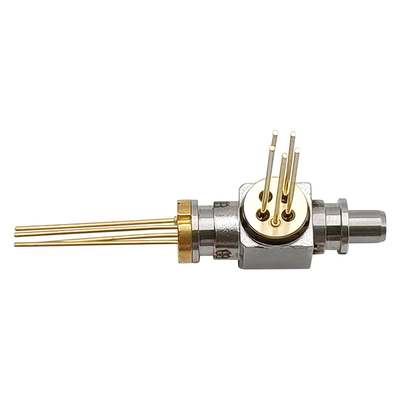

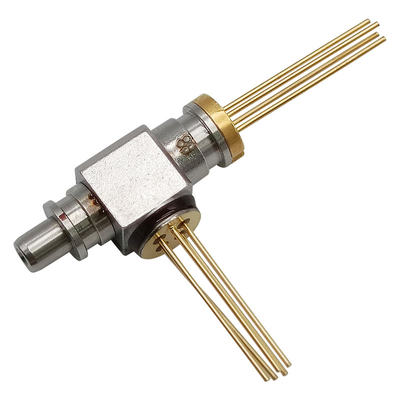

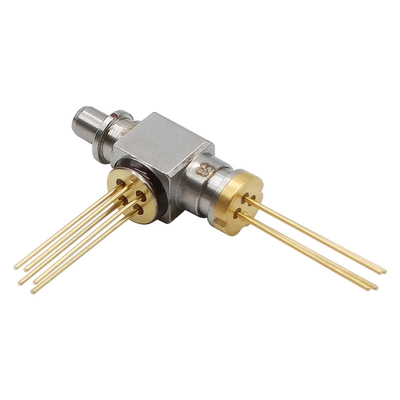

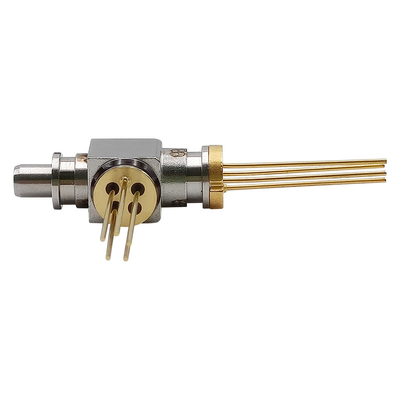

10GbpsLC SC WDM BOSA TX1270nm DFB/PIN RX1330nmDwukierunkowy podzespół optyczny
Opis
BOSA-T1270DFB-R1330PIN-10G-LC-REC firmy GIGAOPTO jest przeznaczony do telekomunikacji, obsługując szybkość transmisji danych do 10Gbp/s.Strona nadajnika wykorzystuje laser DFB 1270nm.Strona odbiornika wykorzystuje PIN 1330nm z TIA.
Absolutne maksymalne oceny (Tc = 25 ℃)
| Parametr | Symbol | Min. | Maks. | Jednostka |
| Napięcie wsteczne (LD) | VRL | --- | 2 | V |
| Prąd przewodzenia (LD) | IFL | --- | 120 | mama |
| Napięcie wsteczne (MPD) | VR & D | --- | 15 | V |
| Prąd przewodzenia (MPD) | IFD | --- | 2 | mama |
| Napięcie robocze TIA | VCC | +3,0 | +3,6 | V |
| Temperatura obudowy operacyjnej | TC | -40 | +85 | ℃ |
| Temperatura przechowywania | TSTG | -40 | +85 | ℃ |
| Temperatura lutowania ołowiowego (maksymalnie 10 s) | TS | --- | 260 | ℃ |
| LD TO-może ciągnąć siły | --- | 30 | --- | Kgf |
| PD TO-może Pull Force | --- | 15 | --- | Kgf |
| Siła ścinająca | --- | 30 | --- | Kgf |
Optyczny&Parametry elektryczne
| Parametr | Symbol | Min. | Typ. | Maks. | Jednostka | Warunki testowe |
| Nadajnik(TC=25±3℃) | ||||||
| Prąd progowy | Iten | --- | 8 | 15 | mama | CW, TC= 25 ℃ |
| --- | 15 | 30 | CW, TC = 85 ℃ | |||
| Wyjściowa moc optyczna | Pf | 0,8 | --- | 1,6 | mW | CW, Iop=35mA, Tc=25℃ |
| Napięcie robocze | Vf | --- | 1.2 | 1,8 | V | CW, Iop (35mA) |
| Czas narastania/opadania | Tr /Tf | --- | --- | 120 | ps |
PF=5,0mW, wygaśnięcie Stosunek > 10dB, 20%-80%, bez filtra |
| Środkowa długość fali | λp | 1260 | 1270 | 1280 | Nm | Iop=30mA, Tc=25℃ |
| Szerokość widma (RMS) | λ | --- | --- | 1 | Nm | Iop = 30mA, TC = -40 ℃ ~ 85 ℃ |
| Monitoruj prąd | Jestem | 100 | --- | 1000 | μA | Vrd=5V |
| SMSR | --- | 30 | 35 | --- | dB | Iop=30mA, TC=-40℃~85℃ |
| Pojemność PD | C | --- | 3 | 10 | pF | Vrd=5V@f=1MHz |
| Błąd trakcji | TE | -1,5 | --- | 1,5 | dB |
CW, -40 ℃ / + 85 ℃, Bieżące wstrzymanie Montiora @ Iop=35mA |
| Odbiorca(TC=25±3℃) | ||||||
| Napięcie zasilania | VCC | 3,0 | 3,3 | 3,6 | V | CW |
| Prąd zasilania TIA | Icc | 15 | 27 | 39 | mama | Vcc = 3,3 V |
| Optyczna długość fali | λ | 1310 | 1330 | 1350 | Nm | CW |
| Wrażliwość | Sen. | --- | --- | -16 | dBm |
λ=1330nm , PRBS=2^31-1, BER=10-12,ER=10dB, @10Gbps |
| Moc nasycenia | Psat | 0 | --- | --- | dBm | |
| Reakcja PD | R | 0,7 | --- | --- | A/W | CW, λ=1330nm; |
Cechy
Aplikacja
Standard
Rysunek konspektu (jednostka: mm)
