Szczegóły Produktu:
|
| Produkt: | 100GBASE SWDM4 | Kurs daty: | 100 Gb/s |
|---|---|---|---|
| Współczynnik kształtu: | QSFP28 | Dystans: | 150m@OM5/100m@OM4/75m@OM3 |
| Złącze: | dupleks LC | Składnik: | VCSEL + PIN |
| Słowa kluczowe: | Moduły 100G QSFP28 SWDM4, SWDM4 | ||
| Podkreślić: | Transceiver MMF 850nm,Transceiver MMF 100GBASE-SWDM4,Transceiver 940nm 100G QSFP28 |
||
Boparte na wielostandardowym porozumieniu branżowym (SWDM-MSA), cost efektywnie przepustowośćuaktualnienie z 25G do 100Gbez zmiany istniejącychwłókna
Opis

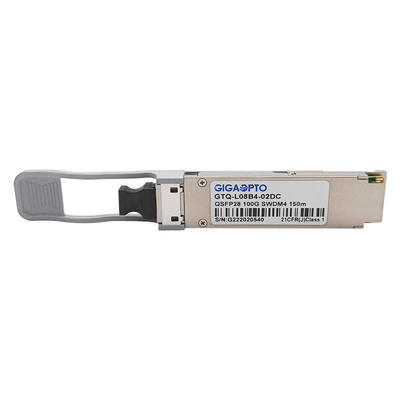

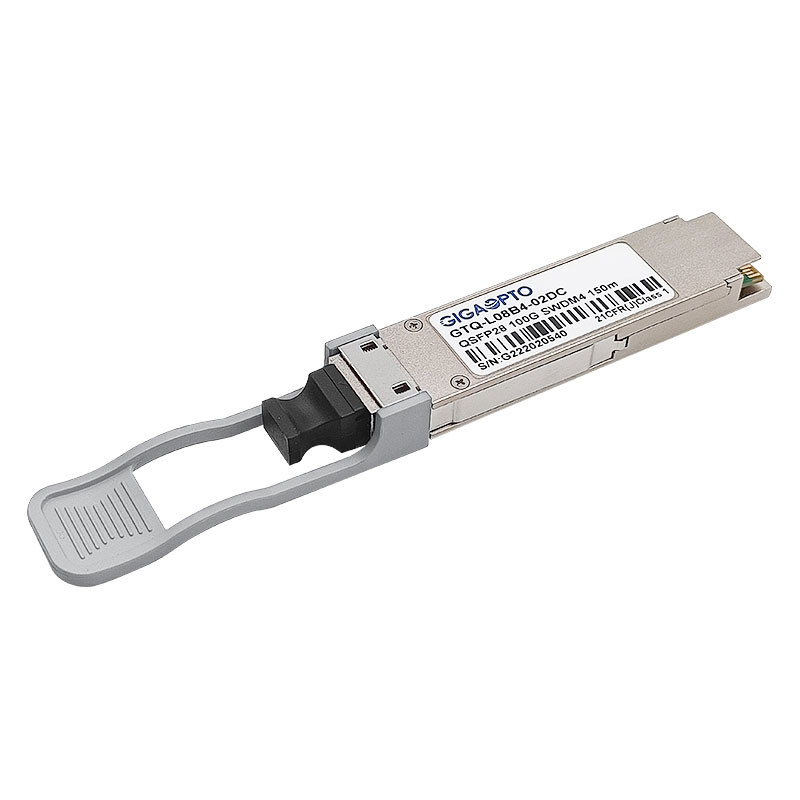

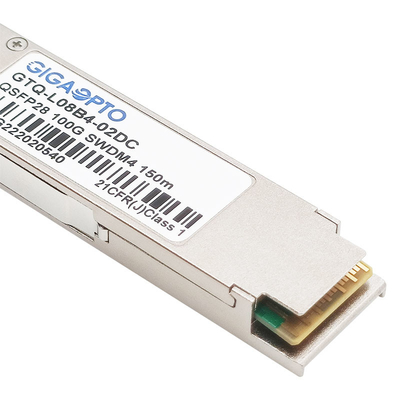

Gigaopto GTQ-L08B4-02DC to rodzaj wtykanego transceivera optycznego wykorzystującego technologię SWDM (Short Wavelength Division Multiplex) współpracującą ze światłowodem wielomodowym, zapewniającą 4 kanały w regionie 850-940nm przy 25,78 Gb/s/linie, które mogą przesyłać zmultipleksowany sygnał 100G przez światłowód wielomodowy dupleks ze złączem LC, maksymalna transmisja do 75m na OM3/100m na OM4/150m na OM5.
Cyfrowe funkcje diagnostyczne są dostępne za pośrednictwem interfejsu I2C, zgodnie ze specyfikacją QSFP28 MSA.
Specyfikacja
| Nazwa produktu | 100G SWDM4 | Nr kat | GTQ-L08B4-02DC |
| typ przesyłki | QSFP28 | Prędkość transmisji danych | 103,12 Gb/s (4×25,78 Gb/s) |
| Odległość łącza | 150m@OM5/100m@OM4/75m@OM3 | Rodzaj kabla | Światłowód wielomodowy |
| Długość fali (CH1-CH4) | 850nm, 880nm, 910nm, 940nm | Złącze | Dupleks LC |
| Napięcie zasilania | +3,3 V (typowo) | Pobór energii | ≤ 3,5 W |
| Typ nadajnika | SWDM VCSEL | Typ odbiornika | SZPILKA |
| Moc TX na linię | -5,5 ~ +3dBm | czułość odbiornika | < -3,4dBm |
| Współczynnik ekstynkcji | > 2dB | Format modulacji | NRZ |
| Środowisko | Podczas pracy: od 0 do 70°C | DOM/DDM | Pomoc |
| Przechowywanie: -40°C do 85°C | Gwarancja | 3 lata | |
| Protokoły | 100G Ethernet, zgodność z MSA | ||
Funkcja
Aplikacje
Charakterystyka optyczna
| Parametr nadajnika | Uliczka | min | Typowy | Maks | Jednostka | Uwaga |
| Szybkość sygnalizacji, każdy pas | 25,78125 ± 100 ppm | GB/s | ||||
|
Zakres długości fali linii |
Pas 0 Pas 1 Pas 2 Pas 3 |
844 874 904 934 |
858 888 918 948 |
nm |
||
| Format modulacji | NRZ | |||||
| Różnica w mocy startowej między dowolnymi dwoma pasami | 4.5 | dBm | ||||
| Szerokość widmowa RMS | 0,59 | nm | 1 | |||
| Amplituda modulacji optycznej (OMA), każda linia | -5,5 | 3 | dBm | 2 | ||
| Średnia moc startowa na pas w stanie wyłączenia TX | -30 | dBm | ||||
|
Uruchom moc w OMA minus TDEC |
Pas 0 Pas 1 Pas 2 Pas 3 |
-7 -7 -7,4 -7,7 |
dBm |
|||
|
Zamknięcie nadajnika i dyspersji |
Pas 0 Pas 1 Pas 2 Pas 3 |
4 4 4.4 4.8 |
dB |
3 |
||
| Współczynnik ekstynkcji | 2 | dB | ||||
| Optyczna tolerancja strat odbiciowych | 12 | dB | ||||
| Strumień otoczony |
≥86% przy 19 um ≤30% przy 4,5 um |
4 | ||||
|
Definicja maski na oczy nadajnika {X1, X2, X3, Y1, Y2, Y3} Współczynnik trafień 1,5x10-3 trafień na próbkę |
{0,3,0,38,0,45,0,35,0,41,0,5} |
|||||
|
Uwagi: 1. Szerokość widmowa RMS to odchylenie standardowe widma. 2. Normatywną najniższą wartością OMA dla zgodnego nadajnika jest „Moc startowa w OMA minus TDEC, każdy pas (min)” plus rzeczywista wartość „TDEC”, ale o wartości co najmniej „OMA, każdy pas (min. )'. 3. TDEC oblicza się na podstawie zmierzonego TDECm przy użyciu metod przedstawionych w pkt 3.6.TDECm mierzy się zgodnie z metodą opisaną w IEEE 802.3 klauzula 95.8.5 przy użyciu odbiornika referencyjnego pasma 12,6 GHz dla wszystkich pasów. 4. W przypadku pomiaru w światłowodzie typu A1a.2 lub typu A1a.3 50 um zgodnie z IEC 61280-1-4. |
||||||
| Parametr odbiornika | Uliczka | min | Typowy | Maks | Jednostka | Uwaga |
| Szybkość sygnalizacji, każdy pas | 25,78125 ± 100 ppm | GB/s | ||||
|
Zakres długości fali linii |
Pas 0 Pas 1 Pas 2 Pas 3 |
844 874 904 934 |
858 888 918 948 |
nm |
||
| Format modulacji | NRZ | |||||
| Próg obrażeń | 4.4 | dBm | ||||
|
Średnia moc odbioru, każda linia |
Pas 0 Pas 1 Pas 2 Pas 3 |
-9,5 -9,4 -9,4 -9,4 |
3.4 |
dBm |
||
| Moc odbiornika, każda linia (OMA) | 3 | dBm | ||||
| Odbicie odbiornika | -12 | dB | ||||
|
Czułość odbiornika bez obciążenia (OMA) |
Pas 0 Pas 1 Pas 2 Pas 3 |
-8.2 -8,4 -8,6 -8,8 |
dBm |
1 |
||
| RX_Los_Assert | -30 | dBm | ||||
| RX_Los_De-ASSERT | -12 | dBm | ||||
| RX_Los_Histereza | 0,5 | dBm | ||||
|
1.czułość w stanie nieakcentowanym przy BER 5E-5(pre FEC) |
||||||
Parametry elektryczne
| Charakterystyka elektrycznego sygnału wejściowego nadajnika (TP1) | min | Typowy | Maks | Jednostka |
| Szybkość sygnalizacji na pas (zakres) | 25,78125 ± 100 ppm | GBd | ||
| Utrata powrotu wejścia różnicowego | Równanie (83E–5) | dB | ||
| Utrata powrotu sygnału różnicowego do sygnału wspólnego | Równanie (83E–6) | dB | ||
| Niedopasowanie zakończenia różnicowego | 10 | % | ||
| Test wejść pod obciążeniem modułu | Patrz 83E3.4.1 | |||
| Różnicowa tolerancja napięcia wejściowego pk-pk | 900 | mV | ||
| Napięcie wspólne prądu stałego | -350 | 2850 | mV | |
| Pojedynczy zakres tolerancji napięcia | -0,4 | 3.3 | V | |
| Charakterystyka elektrycznego sygnału wyjściowego odbiornika (TP4) | min | Typowy | Maks | Jednostka |
| Szybkość sygnalizacji na pas (zakres) | 25,78125 ± 100 ppm | GBd | ||
| Napięcie wyjściowe AC w trybie wspólnym (RMS) | 17,5 | mV | ||
| Różnicowe napięcie wyjściowe | 900 | mV | ||
| Szerokość oczu | 0,57 | interfejs użytkownika | ||
| Wysokość oczu, różnica | 228 | mV | ||
| Pionowe zamknięcie oczu | 5.5 | dB | ||
| Utrata powrotu wyjścia różnicowego | Równanie (83E–2) | dB | ||
| Wspólna utrata powrotu konwersji trybu różnicowego | Równanie (83E–3) | dB | ||
| Niedopasowanie zakończenia różnicowego | 10 | % | ||
| Czas przejścia (20% do 80%) | 12 | ps | ||
| Napięcie wspólne prądu stałego | -350 | 2850 | mV | |
Wymiary mechaniczne
Jednostka: mm,
