Szczegóły Produktu:
|
| Nazwa produktu: | Transceiver 100GBASE-ZR4 | Typ formularza: | QSFP28 |
|---|---|---|---|
| Składnik: | 4 x LAN WDM EML/SOA+PIN | Długość fali: | 1295,6nm, 1300.1nm, 1304.6nm, 1309.1nm |
| Złącze: | LC Duplex | Maksymalna odległość: | 80KM |
| CDR: | Podwójny | Budżet mocy: | 30dB |
| słowa kluczowe: | Transceiver światłowodowy 100GBASE ZR4 80 km | ||
| Podkreślić: | 100g qsfp28 zr4,qsfp28 100g 80km,100GBASE ZR4 |
||
100G QSFP28 ZR4 z podwójnym CDR 80 km, λ1296-1309nm, LC-Duplex, pojedynczy trybDla łączy Ethernet 100GBASE-ZR4
Opis

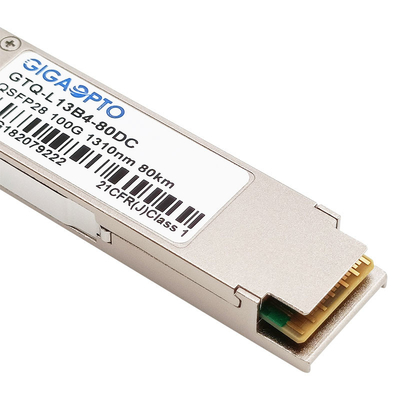

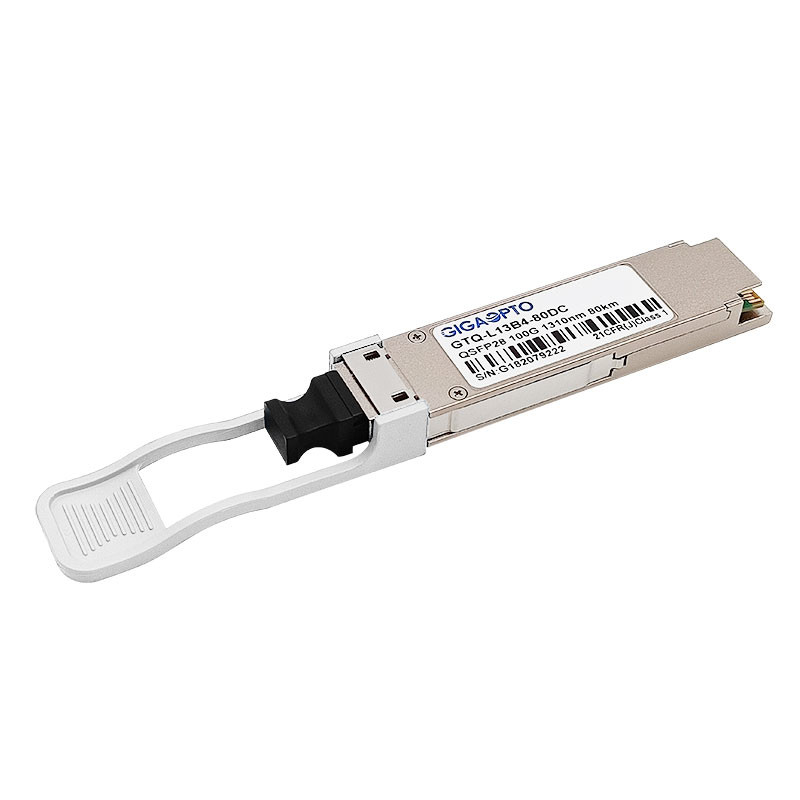

Moduł nadawczo-odbiorczy Gigaopto GTQ-L13B4-80DC przeznaczony do aplikacji komunikacji optycznej zgodnych ze standardem 100GBASE-ZR4, działający na dwużyłowym jednomodowym kablu optycznym z czterema niezależnymi optycznymi liniami komunikacyjnymi, oddzielonymi od siebie za pomocą technologii LAN WDM, maksymalna transmisja może do 80 km (z hostem FEC) i 40 km (bez hosta FEC).
Ten transceiver ZR4 100Gbase składa się z dwóch sekcji: wysokowydajnych chłodzonych EML nadajników laserowych 4x25Gb/s LAN WDM TOSA (1295.56, 1300.05, 1304.58, 1309.14nm) oraz odbiorników 4x25Gb/s SOA+PIN o wysokiej czułości.Wszystkie nadajniki-odbiorniki posiadają certyfikat CE/RoHS i są zgodne z normami bezpieczeństwa produktów
Szeregowa pamięć EEPROM w transceiverze umożliwia użytkownikowi dostęp do monitorowania i danych konfiguracyjnych transceivera za pośrednictwem 2-przewodowego interfejsu zarządzania QSFP.Interfejs ten wykorzystuje pojedynczy adres A0h z mapą pamięci podzieloną na obszar dolny i górny.Podstawowe cyfrowe dane diagnostyczne (DD) są przechowywane w dolnym obszarze, podczas gdy określone dane są przechowywane w szeregu tabel w obszarze wysokiej pamięci.
Dzięki tym funkcjom ten łatwy w instalacji, wymienialny podczas pracy transceiver 100G ZR4 nadaje się do stosowania w przypadku agregacji sieci światłowodowych dostawcy usług internetowych (ISP) z domową agregacją i siecią szkieletową, sieci szkieletowych operatorów komórkowych oraz połączeń do sieci typu backhaul i centrum danych.
Specyfikacja
| Nazwa produktu | Transceiver ZR4 100GBASE | Numer części | GTQ-L13B4-80DC |
| Współczynnik kształtu | QSFP28 LAN WDM | Maksymalna szybkość transmisji danych | 103,125 Gb/s (4x 25,78 Gb/s) |
| Długość fali | 1295,6nm, 1300.1nm, 1304.6nm, 1309.1nm | Maksymalna odległość łącza | 80km |
| Złącze | Duplex-LC | Rodzaj kabla | światłowód jednomodowy |
| Typ nadajnika | 4 x LAN WDM EML | Typ odbiornika | SOA+PIN |
| Moc wyjściowa TX | 2~6,5dBm | czułość odbiornika | <-28 dBm |
| Budżet mocy (dB) | 30dB | Przeciążać | > 2 dBm |
| Pobór energii | ≤6,5W | Wskaźnik wymierania | >6dB |
| DDM/DOM | Utrzymany | Zakres temperatury | 0 do 70°C (32 do 158°F) |
| CDR (odzyskiwanie zegara i danych) | Wbudowany CDR TX i RX | Format modulacji | NRZ |
| OEM/ODM | Utrzymany | Gwarancja | 3 lata |
| Protokoły | IEEE 802.3ba 100GBASE-ZR4, CE, QSFP28 MSA, RoHS, SFF-8636, SFF-8665 | ||
| Ważne przypomnienie | Pełny zasięg 80 km wymaga użycia FEC na platformie hosta.Bez FEC zasięg to 40km | ||
Zauważyć:Gdy transceiver dalekiego zasięgu jest używany w transmisji na krótkie odległości, należy dobrać odpowiedni tłumik zgodnie z tabelą.
| Dystans | ≤ 10km | ≤ 25km | ≤ 35km |
| Tłumik | 15dB | 10dB | 5dB |
Cechy
Aplikacje
Zgodność
Optyczne transceivery Gigaopto są w 100% kompatybilne ze wszystkimi głównymi markami przełączników i nie spowodują uszkodzenia urządzeń OEM.
Aby zapewnić jakość i kompatybilność naszych produktów, każdy produkt jest dokładnie testowany na odpowiednim sprzęcie przed dostawą do klientów.
Aby uzyskać informacje o kompatybilności 100G ZR4 GTQ-L13B4-80DC, zapoznaj się z tabelą korespondencji P/N. Jeśli marki i numeru części, której szukasz, nie ma na liście poniżej, daj nam znać, a z przyjemnością udzielimy Ci więcej Detale.
| Odpowiednia kompatybilna marka/numer części | |||
| Marka | Numer części | Marka | Numer części |
| Gigaopto | GTQ-L13B4-80DC | Jałowiec | QSFP-100GBASE-ZR4 |
| Cisco | QSFP-100G-ZR4-S | ||
