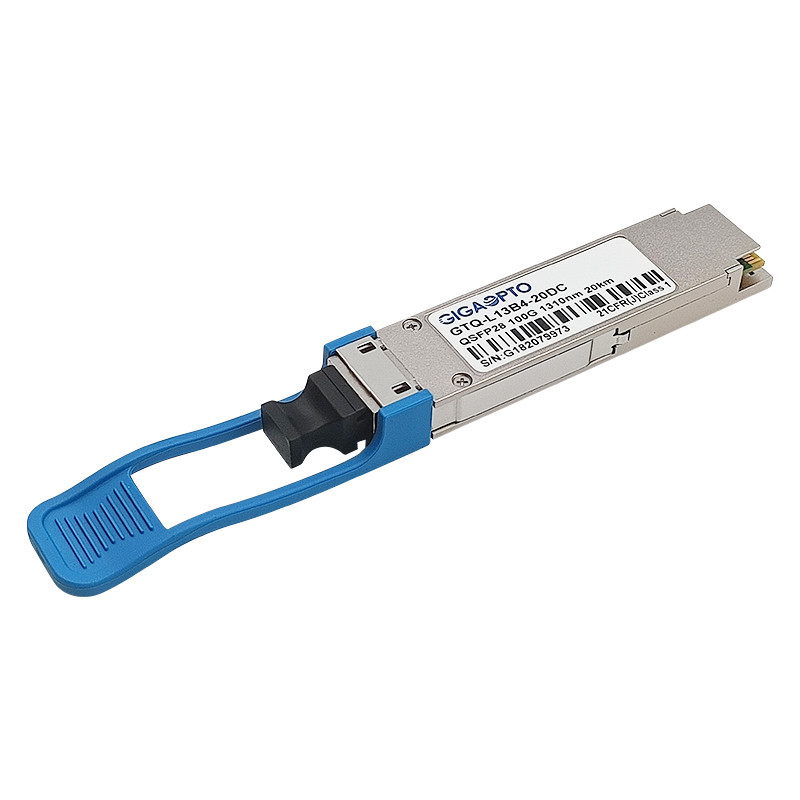

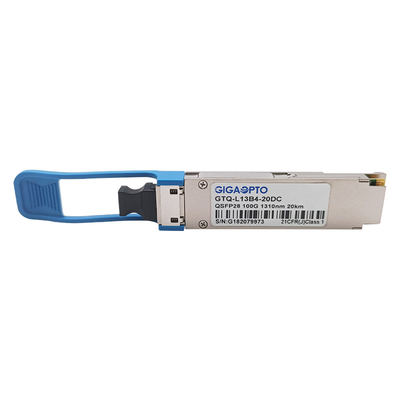

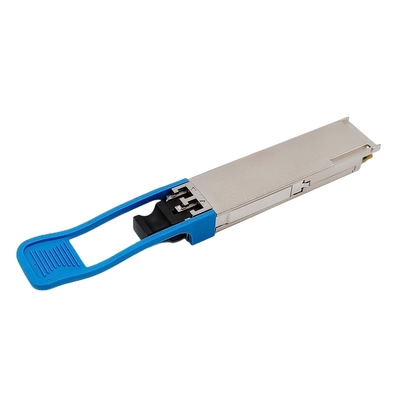

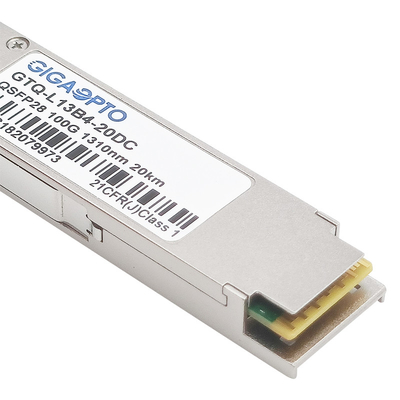

100G eLR4 20 km 4WDM QSFP28 optyczny moduł nadawczo-odbiorczy z podwójnym CDR

100G eLR4 20 km 4WDM QSFP28 optyczny moduł nadawczo-odbiorczy z podwójnym CDR
100G eLR4 20 km 4WDM QSFP28 optyczny moduł nadawczo-odbiorczy z podwójnym CDR 100G eLR4 20 km 4WDM QSFP28 optyczny moduł nadawczo-odbiorczy z podwójnym CDR 100G eLR4 20 km 4WDM QSFP28 optyczny moduł nadawczo-odbiorczy z podwójnym CDR 100G eLR4 20 km 4WDM QSFP28 optyczny moduł nadawczo-odbiorczy z podwójnym CDR 100G eLR4 20 km 4WDM QSFP28 optyczny moduł nadawczo-odbiorczy z podwójnym CDR

Duży Obraz :  100G eLR4 20 km 4WDM QSFP28 optyczny moduł nadawczo-odbiorczy z podwójnym CDR

Szczegóły Produktu:
Miejsce pochodzenia: Shenzhen, Chiny
Nazwa handlowa: Gigaopto
Orzecznictwo: CE,FCC,RoHs, TUV,UL
Numer modelu: GTQ-L13B4-20DC
Zapłata:
Minimalne zamówienie: 1
Cena: negotiable
Szczegóły pakowania: Torba statyczna, opakowanie z tworzywa sztucznego PVC, opakowanie detaliczne
Czas dostawy: 1-5 dni roboczych
Zasady płatności: T/T, L/C
Możliwość Supply: 2000 szt./miesiąc

100G eLR4 20 km 4WDM QSFP28 optyczny moduł nadawczo-odbiorczy z podwójnym CDR

Opis
Nazwa przedmiotu: Moduł nadawczo-odbiorczy 100G eLR4 Opakowania/technologia: QSFP28/LAN WDM
Pasmo: 103,1 Gb/s (4x 25,78 Gb/s) Długość fali: 1295-1310nm
TOSA/ROSA: 4 x LAN WDM DFB/PIN Długość łącza: 20km
CDR: TX i RX DOM/DDM: Utrzymany
słowa kluczowe: QSFP28 100GBASE-eLR4 Transceiver 20km
Podkreślić:

Nadajnik-odbiornik optyczny QSFP28

,

nadajnik-odbiornik optyczny QSFP28

,

QSFP28 ELR4

QSFP28 100Gbps 4 LAN WDM eLR4 20-kilometrowy optyczny moduł nadawczo-odbiorczy1295-1310nm LC DOM z podwójnym CDR dla Ethernet



Opis



Numer części transceivera Gigaopto QSFP28 100G eLR4GTQ-NL3B4-20DCjest przeznaczony do użytku w łączach 100 Gigabit Ethernet na długości do 20 km przez światłowód jednomodowy 9/125 (SMF) za pośrednictwem standardowego złącza LC.

Moduł konwertuje 4 kanały wejściowe danych elektrycznych 25,78 Gb/s na 4 kanały sygnałów optycznych LAN WDM, a następnie multipleksuje je w jeden kanał dla transmisji optycznej 100 Gb/s.Odwrotnie, po stronie odbiornika, moduł demultipleksuje wejście optyczne 100 Gb/s na 4 kanały sygnałów optycznych LAN WDM, a następnie konwertuje je na 4 kanały wyjściowe danych elektrycznych.Centralne długości fal 4 kanałów LAN WDM to 1295,56,1300,05,1304,58 i 1309,14nm jako elementy siatki długości fal LAN WDM zdefiniowanej w IEEE 802.3ba.

Wysokowydajne chłodzone nadajniki LAN WDM DFB i odbiorniki PIN o wysokiej czułości zapewniają doskonałą wydajność i wysoką niezawodność.

Jest zgodny z QSFP28 MSA, 100GBASE-LR4 i IEEE 802.3bm CAUI-4.

Funkcje diagnostyki cyfrowej są dostępne za pośrednictwem interfejsu I2C, zgodnie ze specyfikacją QSFP28 MSA.





Specyfikacja



Nazwa produktu QSFP-100G-eLR4 Część/Numer GTQ-L13B4-20DC
Typ formularza QSFP28 Maksymalna prędkość (Gb/s) 103,125 Gb/s
LICZBA LINII 4x (Tx/Rx) Prędkość na pasie 25,78 Gb/s
Długość fali (typowa) 1295,56 nm, 1300,05 nm, 1304,58 nm, 1309,14 nm Odległość kabla 20km na G.652
Interfejs Dupleks LC Typ mediów Światłowód jednomodowy
Typ TOSA LAN WDM DML Typ ROSA SZPILKA
Moc nadawania (dBm) -4,3~4,5dBm czułość odbiornika <-14,5 dBm
MocBbudżet (dB) 10,2 dB Przeciążać > 4,5 dBm
Rozpraszanie mocy ≤3,5 W Zewn.Stosunek >4dB
DDM Utrzymany Temperatura handlowa 0 do 70°C
Współczynnik błędów bitowych (BER) <1E-12 Format modulacji NRZ
CDR (odzyskiwanie zegara i danych) Podwójny TX i RX OEM/ODM Utrzymany
Technologia pakowania SKRZYNKA Gwarancja 3 lata
Protokoły IEEE 802.3ba 100GBASE-LR4, QSFP28 MSA, SFF-8661, SFF-8636
Aplikacja 100G Ethernet, centrum danych, sieć bezprzewodowa 5G





Cechy



  • Rozmiar obudowy QSFP z możliwością podłączania podczas pracy
  • Zgodny z 4WDM-20
  • Obsługuje łączną przepływność 103,125 Gb/s.
  • 4 x 25,78 Gb/s oparte na DFB chłodzenie LAN-WDM TOSA, 4 x PIN ROSA
  • Maksymalne połączenie do 20 km przez G.652 SMF bez FEC
  • Niskie rozpraszanie mocy 3,5 W
  • Komercyjna temperatura obudowy operacyjnej: 0 ℃ do + 70 ℃
  • Zgodny z RoHS i bezołowiowy



Aplikacja



  • 100G Ethernet
  • Interkonekty Infiniband QDR i DDR
  • Połączenia telekomunikacyjne 100G po stronie klienta





Aby uzyskać więcej informacji o naszej serii urządzeń nadawczo-odbiorczych QSFP28 100GBASE, zapoznaj się z następującym formularzem



Numer części Opis Długość fali Długość Głoska bezdźwięczna Moc nadawania (dBm) Czułość Rx (dBm)
GTQ-M08B4-01DC QSFP28 100G SR4 850nm 100m FRP -8,4~2,4 <-10,3
GTQ-M08B4-02DC QSFP28 SR BD 850/900nm 100m FRP -5,5 - 3 <-9,5
GTQ-M08B4-03DC 100GBASE eSR4 850nm 300m FRP -8,4~2,4 <-10,3
GTQ-M13B4-P5DC QSFP28 PSM4-S 1310nm 500m FNP -9,4~2 <-12,66
GTQ-M13B4-02DC QSFP28 PSM4-S 1310nm 2km FNP -6,0~2 <-10,5
GTQ-L27B4-02DC 100G CWDM4 1311nm CWDM 2km FNP -6,5~2,5 <-11,5
GTQ-L27B4-10DC 100G eCWDM4 1311nm CWDM 10km FNP -6,5~2,5 <-13
GTQ-L13B4-10DC QSFP28 LR4 LAN WDM 10km FNP -4,3~4,5 <-10,6
GTQ-L13B4-20DC QSFP28 eLR4 LAN WDM 20km FNP -4,3~4,5 <-14,5
GTQ-L13B4-40DC QSFP28 ER4 Lite LAN WDM 40km (z FEC) FNP -2,9~4,5 <-20,9d
GTQ-L13B4-80DC QSFP28 ZR4 LAN WDM 80km FNP 2~6,5 <-28
GTQ-N13B4-10MC Podwójny 100/112G LR4 LAN WDM 10km FNP -4,3~4,5/-0,6~4 <-8,6/<-8,4
GTQ-N13B4-20MC Podwójny 100/112G eLR4 LAN WDM 20km FNP -1,0~+4,5/0~4 <-9,5/<-9,0
GTQ-N13B4-40MC Podwójny 100/112G ER4 LAN WDM 40km FNP -2,5~2,9/-1~3,3 <-15/<-19
GTQ-L13D1-P5DC 100G QSFP28 DR1 1310nm 500m FNP -2,9~4 <-5,9
GTQ-L13D1-02DC 100G QSFP28 FR1 1310nm 2km FNP -2,4~4 <-6,4
GTQ-L13D1-10DC 100G QSFP28 LR1 1310nm 10km FNP -1,4~4,5 <-7,7

Uwaga: obsługiwane OEM/ODM.
