Szczegóły Produktu:
|
| Nazwa produktu: | QSFP 40GBASE-LR4L | Szybkość transmisji: | 40 Gb/s |
|---|---|---|---|
| Długość fali: | 1310nm CWDM (1270nm-1330nm) | Rodzaj włókna: | FNP |
| Typ LD/PD: | DFB/PIN | Przenoszenie: | 2km |
| Złącze: | Duplex LC | Gwarancja: | 36 miesięcy |
| Atrakcja: | QSFP+ 40GbE LR4L do 2km gniazda LC DOM | ||
| Podkreślić: | Nadajnik-odbiornik światłowodowy QSFP +,nadajnik-odbiornik światłowodowy DOM,nadajnik-odbiornik światłowodowy LC |
||

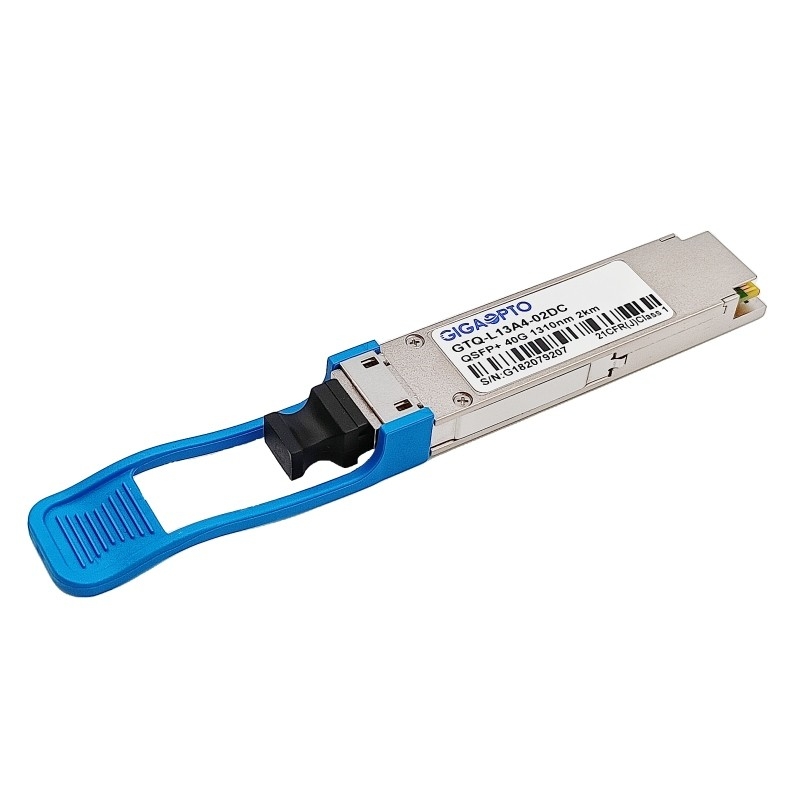

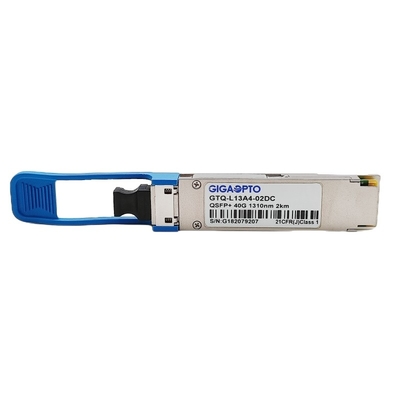

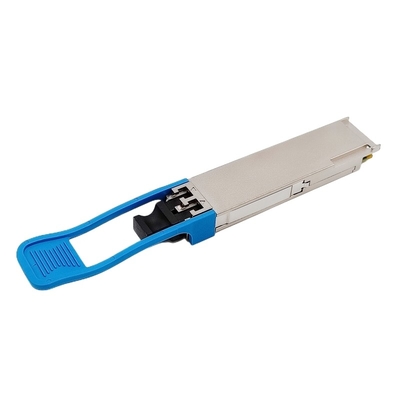

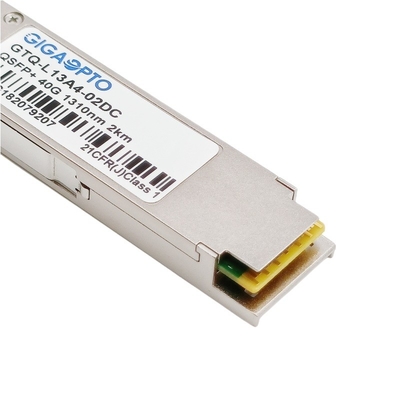

QSFP+ 40GBASE-LR4L 1310nm 2km DOM Duplex LC SMF Optyczny moduł nadawczo-odbiorczyDo sieci Ethernet i centrum danych
Opis
Transceiver Gigaopto GTQ-L13A4-02DC QSFP LR4 Lite to moduł przeznaczony do aplikacji komunikacji optycznej o długości 2 km.Konstrukcja jest zgodna z 40GBASE-LR4 standardu IEEE P802.3ba.
Moduł konwertuje 4 kanały wejściowe danych elektrycznych 10.3125Gb/s na 4 sygnały optyczne CWDM i multipleksuje je w jeden kanał dla transmisji optycznej 40Gb/s.Odwrotnie, po stronie odbiornika, moduł demultipleksuje optycznie wejście 40Gb/s na 4 kanały CWDM i konwertuje je na 4-kanałowe wyjściowe dane elektryczne.
Centralne długości fal 4 kanałów CWDM to 1271, 1291, 1311 i 1331 nm jako elementy siatki długości fal CWDM zdefiniowanej w ITU-T G.694.2.Zawiera złącze dupleksowe LC dla interfejsu optycznego i 38-stykowe złącze dla interfejsu elektrycznego.Aby zminimalizować dyspersję optyczną w systemie dalekiego zasięgu, w tym module należy zastosować światłowód jednomodowy (SMF).
Produkt został zaprojektowany z zachowaniem współczynnika kształtu, połączenia optycznego/elektrycznego i cyfrowego interfejsu diagnostycznego zgodnie z umową QSFP+ Multi-Source Agreement (MSA).Został zaprojektowany, aby sprostać najtrudniejszym zewnętrznym warunkom pracy, w tym temperaturze, wilgotności i zakłóceniom EMI.
Specyfikacja
| Pakiet | QSFP | Szybkość danych | 41,2 Gb/s (4×10,3 Gb/s) |
| Środkowa długość fali | 1310nm CWDM | Maksymalny zasięg | 2km |
| Interfejs | LC Duplex | Typ włókna | FNP |
| Typ nadajnika | DFB | Typ odbiornika | SZPILKA |
| Moc TX na linię | -7~2.3dBm | Czułość RX na pas | <-11,5 dBm |
| Budżet mocy | 4,5 dB | Przeciążenie RX | >2,3 dBm |
| Rozpraszanie mocy | ≤3,5 W | Wskaźnik wymierania | >3,5dB |
| Host FEC | Utrzymany | Współczynnik błędów bitowych (BER) | 1E-12 |
| DOM | Utrzymany | temperatura robocza | 0 do 70°C (32 do 158°F) |
| OEM/ODM | Utrzymany | BTMF | 5 000 000 godzin |
| Protokoły | 40G Ethernet, Infiniband Fibre Channel, SATA/SAS3, zgodność z MSA | ||
Cechy
Aplikacja
Standard
Parametry elektryczne
| Parametr | Symbol | Min | Typowy | Maks. | Jednostka | Uwagi |
| Pobór energii | 3,5 | W | ||||
| Prąd zasilania | ICC | 1,1 | A | |||
| Czas inicjalizacji zasilania nadajnika-odbiornika | 2000 | SM | 1 | |||
| Nadajnik (każdy pas) | ||||||
| Tolerancja napięcia wejściowego z jednym końcem (Uwaga 2) | -0,3 | 4.0 | V | W odniesieniu do sygnału TP1 | ||
| Tolerancja napięcia wejściowego w trybie wspólnym AC | 15 | mV | RMS | |||
| Różnicowe napięcie wejściowe | 50 | mVpp | LOSA | |||
| Próg wychylenia | Próg | |||||
| Różnicowe wahania napięcia wejściowego | Zin, pp | 190 | - | 700 | mVpp | - |
| Impedancja wejściowa różnicowa | Zin | 90 | 100 | 110 | om | - |
| Odbiornik (każda linia) | ||||||
| Napięcie wyjściowe z jednym końcem | -0,3 | 4.0 | V | W odniesieniu do sygnału wspólnego | ||
| Napięcie wyjściowe AC w trybie wspólnym | 7,5 | mV | RMS | |||
| Różnicowe wahania napięcia wyjściowego | Zout, pp | 300 | 850 | mVpp | ||
| Różnicowa impedancja wyjściowa | Zout | 90 | 100 | 110 | om | |
Charakterystyka optyczna
| Parametr | Symbol | Min | Typowy | Maks. | Jednostka | Uwagi |
|
Długość fali pasa |
L0 | 1264,5 | 1271 | 1277,5 | Nm | |
| L1 | 1284,5 | 1291 | 1297,5 | Nm | ||
| L2 | 1304,5 | 1311 | 1317,5 | Nm | ||
| L3 | 1324,5 | 1331 | 1337,5 | Nm | ||
| Nadajnik | ||||||
| SMSR | SMSR | 30 | dB | |||
| Całkowita średnia moc startowa | PT | 8,3 | dBm | |||
| Średnia moc startowa, każda linia | PAVG | -7,0 | 2,3 | dBm | ||
| OMA, każda linia | POMA | -6,0 | 3,5 | dBm | 1 | |
| Różnica w mocy startowej pomiędzy dowolnymi dwoma pasami (OMA) | Ptx, różnica | 6,5 | dB | |||
|
Siła startowa w OMA minus kara za nadajnik i kara za rozproszenie (TDP), każdy pas |
-6,8 |
dBm |
||||
| TDP, każdy pas | TDP | 2,6 | dB | |||
| Wskaźnik wymierania | ER | 3,5 | dB | |||
| RIN20OMA | RIN | -128 | dB/Hz | |||
| Optyczna tolerancja strat powrotnych | TOL | 20 | dB | |||
| Odbicie nadajnika | RT | -12 | dB | |||
| Maska na oczy{X1, X2, X3, Y1, Y2, Y3} | {0,25, 0,4, 0,45, 0,25, 0,28, 0,4} | 2 | ||||
| Nadajnik średniego startu wyłączającego zasilanie, każda linia | Poff | -30 | dBm | |||
| Odbiorca | ||||||
| Próg obrażeń, każda linia | THd | 4,5 | dBm | 3 | ||
| Całkowita średnia moc odbioru | 8,3 | dBm | ||||
| Średnia moc odbioru, każda linia | -11,6 | 2,3 | dBm | |||
| Odbierz moc (OMA), każda linia | 3,5 | dBm | ||||
| Czułość odbiornika (OMA), każda linia | SEN | -11,5 | dBm | |||
| LOS Assert | LOSA | -28 | dBm | |||
| LOS Deser | ZAGUBIONY | -15 | dBm | |||
| Histereza LOS | LOSZ | 0,5 | dB | |||
| Odbiornik Elektryczna 3 dB górna częstotliwość odcięcia, każda linia | Fc | 12,3 | GHz | |||
Notatka:
1. Nawet jeśli TDP < 1 dB, minimalna wartość OMA musi przekraczać minimalną wartość określoną tutaj.
2. Zobacz rysunek 2 poniżej.
3. Odbiornik musi być w stanie tolerować, bez uszkodzeń, ciągłą ekspozycję na modulowany optyczny sygnał wejściowy o tym poziomie mocy na jednej linii.Odbiornik nie musi działać poprawnie przy tej mocy wejściowej.
4. Mierzone sygnałem testu zgodności na wejściu odbiornika dla BER = 1x10-12.
5. Pionowa kara za zamknięcie oka i drganie w obciążeniu oka są warunkami testowymi do pomiaru czułości odbiornika w obciążeniu.Nie są to cechy odbiornika.
Zgodność
Optyczne transceivery Gigaopto są w 100% kompatybilne ze wszystkimi głównymi markami przełączników i nie spowodują uszkodzenia urządzeń OEM.
Aby zapewnić jakość i kompatybilność naszych produktów, każdy produkt jest dokładnie testowany na odpowiednim sprzęcie przed dostawą do klientów.
Informacje na temat kompatybilności GTQ-L13A4-02DC można znaleźć w tabeli korespondencji P/N.Jeśli marki i numeru części, której szukasz, nie ma na poniższej liście, daj nam znać, a z przyjemnością udzielimy Ci więcej szczegółów.
| Odpowiednia kompatybilna marka/numer części | |||
| Marka | CzęśćNumer | Marka | CzęśćNumer |
| Gigaopto | GTQ-L13A4-02DC | Arista | QSFP-40G-LRL4 |
| Cisco | WSP-Q40GLR4L | CW | 02311YVB |
| Skrajny | 10334 | Jałowiec | JNP-QSFP-40GE-IR4 |
| HPE H3C | JL286A | Brokat | 40G-QSFP-LR4L |
| D-Link | DEM-QX02Q-IR4 | Mellanox | MC2210511-IR4 |
| F5 Sieci | F5-UPG-QSFP+IR4 | Fortinet | FG-TRAN-QSFP+IR |
| Avago | QSFP-40GE-IR4 | Sieci Palo Alto | PAN-40G-QSFP-LX4 |
| H3C | QSFP-40G-LR4L-WDM1300 | MikroTik | Q+31DLC2D |
| Sprzymierzona Telesis | QSFPIR4 | Chelsio | SM40G-IR |
| Krawędź-rdzeń | ET6401-IR4 | MRV | QSFP-40G-IR |
| Intel | QSFP-IR4-40G | Ciena | QSFP-40GE-IR4 |
| Punkt kontrolny | CPAC-TR-40IR-SSM160-QSFP-C | AvayA | AA1404001-E6 |
Wymiary opakowania
Moduł zaprojektowany do zgodności ze specyfikacją QSFP+ MSA.Wymiary opakowania podane są w SFF-8436.
Aby uzyskać więcej informacji o naszej serii urządzeń nadawczo-odbiorczych QSFP+ 40GBASE, zapoznaj się z następującym formularzem
| Nr części | Opis | Długość fali | Zasięg | TX/RX | Moc nadawania (dBm) | Czułość Rx (dBm) | Złącze |
| GTQ-M85A4-02DC | 40G SR4 | 850nm | 150m | VCSEL/PIN | -7,6~2,4 | <-9,5 | MTP/MPO-12 |
| GTQ-B08A4-02DC | 40G SR BiDi | 850/900nm | 150m | VCSEL/PIN | -4~5 | <-11 | LC |
| GTQ-B08A4-04DC | 40G eSR4 | 850nm | 300m | VCSEL/PIN | -7,5~0 | <-11 | MTP/MPO-12 |
| GTQ-M13A4-02DC | 40G PSM IR4 | 1310nm | 1,4km | DFB/PIN | -5,5~+1,5 | <-11,5 | MTP/MPO-12 |
| GTQ-L13A4-M2DC | 40GBASE-UNIV | 1310nm | 150m/2km | DFB/PIN | -7~4,3/-10~2,3 | <-10/<-13,7 | LC |
| GTQ-L13A4-02DC | 40G LR4 Lite | 1310nm CWDM | 2km | DFB/PIN | -7~2,3 | <-11,5 | LC |
| GTQ-M13A4-10DC | 40G LR4 | 1310nm CWDM | 10km | DFB/PIN | -7~2,3 | <-11,5 | LC |
| GTQ-M13A4-10DC | 40G PSM4 | 1310nm | 10km | DFB/PIN | -6~-1 | <-14,4 | MTP/MPO-12 |
| GTQ-M13A4-20DC | 40G eLR4 | 1310nm CWDM | 20km | DFB/PIN | -4,5~2,3 | <-12,5 | LC |
| GTQ-B13A4-40DC | 40G ER4 | 1310nm CWDM | 40km | DFB/APD | -2,7~4,5 | <-21,2 | LC |
| GTQ-M13A4-02DC | 40G PSM4 Lite | 1310nm | 2km | DFB/PIN | -6~-1 | <-14,4 | MTP/MPO-12 |
| GTQ-B13A4-30DC | 40G ER4 Lite | 1310nm CWDM | 30km | DFB/APD | -3,7~4,5 | <-18 | LC |
