Szczegóły Produktu:
|
| Nazwa produktu: | 40G SR BD | Szybkość transmisji: | 40 Gb/s |
|---|---|---|---|
| Współczynnik kształtu: | QSFP+ | Długość fali: | 832nm - 918nm |
| Transmisja światłowodowa: | 150m@OM4/100m@OM3 | Interfejs: | Dwustronne gniazdo LC |
| Atrakcja: | 40GBASE-SR4 QSFP+ MMF 832nm – 918nm VCSEL 150M Dual LC | ||
| Podkreślić: | Transceiver optyczny BiDi QSFP +,transceiver optyczny 40GBASE SR QSFP +,moduł MMF 918nm |
||
40GBASE-SR Dwukierunkowy QSFP+Optyczny moduł nadawczo-odbiorczy Duplex LC MMFdla Ethernetu i Data Center
Opis

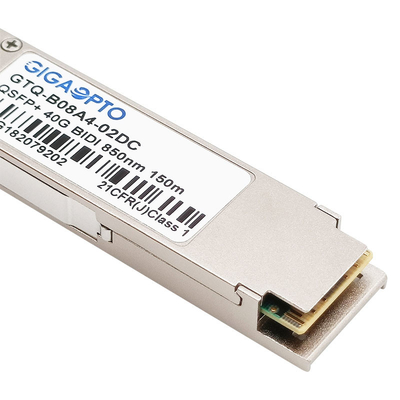

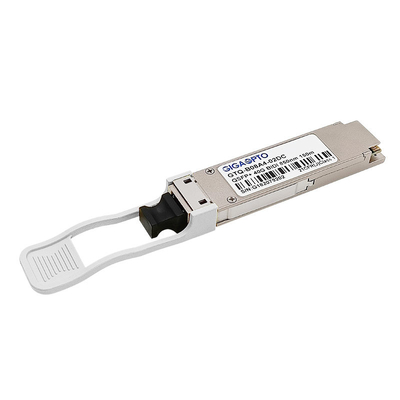

Moduł nadawczo-odbiorczy Gigaopto GTQ-B08A4-02DC QSFP+ SR BiDirectional (BiDi) to wtykowy optyczny nadajnik-odbiornik z interfejsem dupleksowego złącza LC do komunikacji danych krótkiego zasięgu i aplikacji wzajemnych przy użyciu światłowodu wielomodowego (MMF).
Transceiver QSFP+ 40 Gb/s BiDi wewnętrznie multipleksuje interfejs XLPPI 4x10G na dwa kanały elektryczne 20 Gb/s, przesyłając i odbierając każdy z nich optycznie przez jedno włókno LC simplex przy użyciu dwukierunkowej optyki.Daje to łączną przepustowość 40Gbps w przypadku kabla dupleksowego LC.
Obsługuje połączenie 40 Gb/s przez kabel dupleksowy MMF, jednocześnie umożliwiając wdrożenie 40G przy użyciu tej samej infrastruktury co 10G (10GBASE-SR) bez konieczności dodawania jakichkolwiek włókien.
Może osiągnąć do 150 m przez światłowód wielomodowy OM4 (MMF) przy długości fali od 832 nm do 918 nm na złączach LC.
Ten transceiver 40G SR4 BD zapewnia rozwiązania 40GBASE Ethernet o wysokiej gęstości i niskim poborze mocy dla centrów danych, wysokowydajnych sieci obliczeniowych, aplikacji rdzenia korporacyjnego i warstwy dystrybucji.
Jest w pełni zgodny z QSFP+ MSA, IEEE 802.3ba-2010.
Specyfikacja
| Pakiet | QSFP+ | Szybkość transmisji danych (Gb/s) | 40 Gb/s |
| Środkowa długość fali | 832nm ~ 918nm | Transmisja kablowa | 150m@OM4/100m@OM3 |
| Interfejs | LC Duplex | Rodzaj kabla | FRP |
| Typ nadajnika | VCSEL 850/900nm | Typ odbiornika | SZPILKA |
| Moc TX na linię | -4~5dBm | Czułość RX na pas | <-11,0 dBm |
| Budżet mocy | 6dB | Wskaźnik wymierania | >3,5dB |
| Rozpraszanie mocy | ≤3,5 W | CDR | bez |
| DDM/DOM | Nie dotyczy | temperatura robocza | 0 do 70°C (32 do 158°F) |
| Funkcja FEC | Utrzymany | OEM/ODM | Utrzymany |
| Protokoły | 40G Ethernet, IEEE802.3ba-2010, zgodność z MSA | ||
| Zgodność | IEC/EN 61000-4-2,IEC-60825,FDA 21CFR 1040.10 i 1040.11,RoHS | ||
Cechy
Aplikacje
Standard
Charakterystyka elektryczna (TOP = 0 do 70 °C, VCC = 3,13 do 3,47 V))
| Parametr | Symbol | Min | Typ | Maks. | Jednostka | Notatka |
| Szybkość transmisji danych na kanał | - |
10.312 5 |
11.2 | Gb/s | ||
| Pobór energii | - | 2,5 | 3,5 | W | ||
| Prąd zasilania | ICC | 0,75 | 1,0 | A | ||
| Napięcie sterowania we/wy — wysokie | VIH | 2,0 | Vcc | V | ||
| Sterowanie we/wy — niskie napięcie | VIL | 0 | 0,7 | V | ||
| Pochylenie między kanałami | TSK | 150 | Ps | |||
| RESETL Czas trwania | 10 | Nas | ||||
| RESETL Czas cofnięcia potwierdzenia | 100 | SM | ||||
| Czas włączenia zasilania | 100 | SM | ||||
| Nadajnik | ||||||
|
Napięcie wyjściowe z jednym zakończeniem Tolerancja |
0,3 | 4 | V | 1 | ||
|
Napięcie w trybie wspólnym Tolerancja |
15 | mV | ||||
| Transmisja wejściowego napięcia różnicowego | VI | 120 | 1200 | mV | ||
| Impedancja różnicowa sygnału wejściowego transmisji | ZIN | 80 | 100 | 120 | ||
| Jitter wejściowy zależny od danych | DDJ | 0,1 | interfejs użytkownika | |||
| Całkowity jitter danych wejściowych | TJ | 0,28 | interfejs użytkownika | |||
| Odbiorca | ||||||
| Napięcie wyjściowe z jednym zakończeniem | 0,3 | 4 | V | |||
| Tolerancja | ||||||
| Napięcie różnicowe na wyjściu Rx | Vo | 600 | 800 | mV | ||
| Napięcie narastania i spadku napięcia wyjściowego Rx | Tr/Tf | 35 | ps | 1 | ||
| Całkowity jitter | TJ | 0,7 | interfejs użytkownika | |||
| Jitter deterministyczny | DJ | 0,42 | interfejs użytkownika | |||
Parametry optyczne (TOP = 0 do 70 ° C, VCC = 3,0 do 3,6 V)
| Parametr | Symbol | Min | Typ | Maks. | Jednostka | Nr ref. |
| Nadajnik | ||||||
| Optyczna długość fali CH1 | λ | 832 | 850 | 868 | Nm | |
| Optyczna długość fali CH2 | λ | 882 | 900 | 918 | Nm | |
| Szerokość spektralna RMS | Po południu | 0,5 | 0,65 | Nm | ||
| Średnia moc optyczna na kanał | Pavg | -4 | -2,5 | +5,0 | dBm | |
| Moc wyłączenia lasera na kanał | Poff | -30 | dBm | |||
| Współczynnik ekstynkcji optycznej | ER | 3,5 | dB | |||
| Względna intensywność hałasu | Rin | -128 |
dB/H Z |
1 | ||
| Optyczna tolerancja strat powrotnych | 12 | dB | ||||
| Odbiorca | ||||||
| Długość fali optycznej CH1 | λ | 882 | 900 | 918 | Nm | |
| Długość fali optycznej CH2 | λ | 832 | 850 | 868 | Nm | |
| Czułość odbiornika na kanał | R | -11 | dBm | |||
| Maksymalna moc wejściowa | PMAX | +0,5 | dBm | |||
| Odbicie odbiornika | Rrx | -12 | dB | |||
| LOS Cofnięcie potwierdzenia | LOSD | -14 | dBm | |||
| LOS Assert | LOSA | -30 | dBm | |||
| Histereza LOS | LOSH | 0,5 | dB | |||
Notatka
1. Odbicie 12dB
Zgodność
Gigaopto produkuje i przechowuje pełną gamę transceiverów optycznych do 100G.Wszystkie nasze optyczne moduły nadawczo-odbiorcze są testowane pod kątem zgodności z docelowym środowiskiem przełączników i są w 100% kompatybilne z głównymi markami, takimi jak Cisco, Brocade, HP, Juniper, HW, Alcatel-Lucent, Extreme, Arista, Force10, D-link , 3Com itp. i udzielamy 3-letniej gwarancji.
W przypadku tego nadajnika-odbiornika GTQ-B08A4-02DC 40G SR BD należy zapoznać się z tabelą korespondencji P/N.Jeśli potrzebujesz większej kompatybilności, daj nam znać.
| Odpowiednia kompatybilna marka/numer części | |||
| Marka | Numer części | Marka | Numer części |
| Gigaopto | GTQ-B08A4-02DC | Arista | QSFP-40G-SRBD |
| Cisco | QSFP-40G-SR-BD | Jałowiec | JNP-QSFPP-40G-BXSR |
| H3C | QSFP-40G-BIDI-SR-MM850 | CW | QSFP-40G-SR-BD |
Wymiary mechaniczne
Aby uzyskać więcej informacji o naszej serii urządzeń nadawczo-odbiorczych 40GBASE, zapoznaj się z następującym formularzem
| Nr części | Opis | Zasięg | TX/RX | Moc nadawania (dBm) | Czułość Rx (dBm) | Złącze |
| GTQ-M85A4-02DC | 40G SR4 | 150m | 850nm VCSEL/PIN | -7,6~2,4 | <-9,5 | MTP/MPO-12 |
| GTQ-B08A4-02DC | 40G SR BiDi | 150m | 850/900nm VCSEL/PIN | -4~5 | <-11 | LC |
| GTQ-B08A4-04DC | 40G eSR4 | 300m | 850nm VCSEL/PIN | -7,5~0 | <-9,9 | MTP/MPO-12 |
| GTQ-M13A4-02DC | 40G PSM IR4 | 1,4km | 1310nm FP/PIN | -5,5~+1,5 | <-11,5 | MTP/MPO-12 |
| GTQ-L13A4-M2DC | 40GBASE-UNIV | 150m/2km | 1310nm DFB/PIN | -7~4,3/-10~2,3 | <-10/<-13,7 | LC |
| GTQ-L13A4-02DC | 40G LR4 Lite | 2km | CWDM DFB/PIN | -7~2,3 | <-11,5 | LC |
| GTQ-M13A4-10DC | 40G LR4 | 10km | CWDM DFB/PIN | -7~2,3 | <-11,5 | LC |
| GTQ-M13A4-10DC | 40G PSM4 | 10km | 1310nm DFB/PIN | -6~-1 | <-14,4 | MTP/MPO-12 |
| GTQ-M13A4-20DC | 40G eLR4 | 20km | CWDM DFB/PIN | -4,5~2,3 | <-12,5 | LC |
| GTQ-B13A4-40DC | 40G ER4 | 40km | CWDM DFB/APD | -2,7~4,5 | <-21,2 | LC |
| GTQ-M13A4-02DC | 40G PSM4 Lite | 2km | 1310nm DFB/PIN | -6~-1 | <-14,4 | MTP/MPO-12 |
| GTQ-B13A4-30DC | 40G ER4 Lite | 30km | CWDM DFB/APD | -3,7~4,5 | <-18 | LC |
