Szczegóły Produktu:
|
| Product Name: | WDM XFP ZR | Link: | 80km |
|---|---|---|---|
| Wavelength: | TX_1490nm / RX_1550nm | LD/PD: | DFB+APD |
| Interface: | LC Simplex | Application: | 10G Datacom |
| Keywords: | WDM XFP ZR, WDM XFP 80km | ||
| Podkreślić: | Moduł nadawczo-odbiorczy światłowodowy 10 Gb / s,moduł nadawczo-odbiorczy światłowodowy 1490 nm,dwukierunkowy transceiver światłowodowy DOM |
||

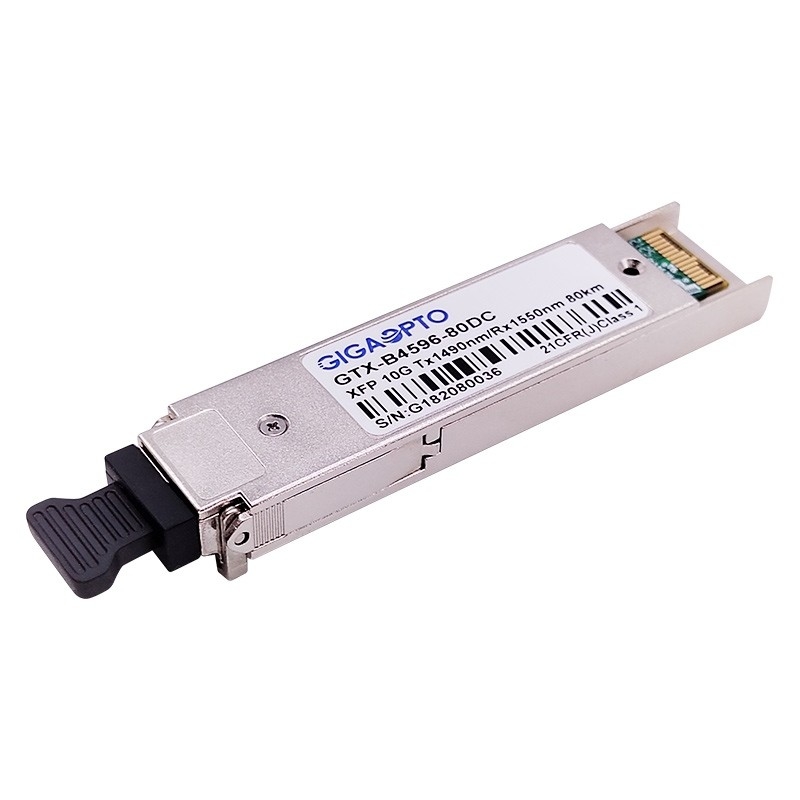

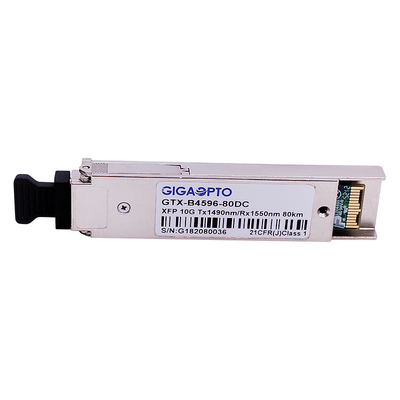

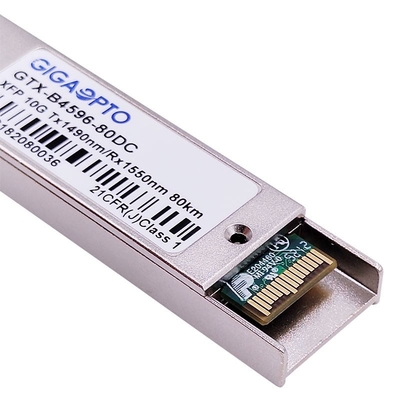

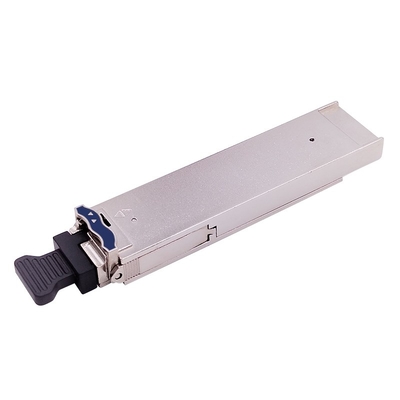

10Gbps WDMXFPZR Dwukierunkowy moduł światłowodowy nadawczo-odbiorczy 1490nm/1550nm 80km DOM
Opis
Ten zgodny z Cisco moduł WDM XFP ZR jest 10-gigabitowym modułem nadawczo-odbiorczym Small Form Factor (XFP), działającym za pośrednictwem kabla optycznego z pojedynczym włóknem jednomodowym (SMF).Maksymalna transmisja do 80 km przez światłowód jednomodowy ze złączem Simplex LC.
Ten transceiver WDM XFP ZR wykorzystuje najwyższej jakości nadajnik laserowy DFB pracujący przy nominalnej długości fali 1490 nm i odbiornik fotodetektora APD 1550 nm.Wszystkie moduły spełniają wymagania bezpieczeństwa lasera klasy 1.
Funkcje cyfrowego monitorowania diagnostycznego są dostępne poprzez interfejs I2C, który zapewnia monitorowanie w czasie rzeczywistym temperatury transceivera, prądu polaryzacji lasera, mocy optycznej, odbieranej mocy optycznej i napięcia zasilania transceivera.
Moduł nadawczo-odbiorczy WDM XFP ER jest zgodny ze specyfikacjami XFP MSA Rev 4.5, specyfikacjami 10 Gigabit Ethernet (10GBASE-ZR/ZW według IEEE 802.3ae) i 10G Fibre Channel.
Ten transceiver WDM XFP ZR posiada certyfikat CE/RoHS.
Specyfikacja
| Nazwa przedmiotu | WDM XFP ZR | Numer części | GTX-B4596-80DC |
| Pakiet | XFP | Maksymalna przepływność (Gb/s) | 11,3 Gb/s |
| Długość fali (TX/RX) | 1490nm/1550nm | Zasięg | 80 km @ G.652 |
| Złącze | LC Simplex | Rodzaj kabla | włókno jednomodowe |
| Nadajnik | DFB BiDi | Odbiorca | APD |
| TX Średnia moc | 0 ~ 5dBm | Czułość RX | < -24dBm |
| Zew.Stosunek | > 6,0 dB | Przeciążenie odbiornika | > -6dBm |
| Budżet optyczny (dB) | 24 dB | temperatura robocza | 0 do 70°C / -40 do 85°C |
| Rozpraszanie mocy | < 3,5 W | OEM/ODM | Wsparcie |
| DDM/DOM | Wsparcie (domyślne) | Gwarancja | 3 lata |
| Protokoły | 10G Ethernet, 10G FC, 8G Fibre Channel, OTU2, STM-64 | ||
Cechy
Aplikacje
Charakterystyka elektryczna i optyczna
| Parametr | Symbol | Min. | Typ. | Maks | Jednostka | Notatki |
| Pobór energii | P | 3.5 | W | 1 | ||
| Prąd zasilania | Icc | 1000 | mama | |||
|
Nadajnik |
||||||
| Tolerancja napięcia wejściowego z pojedynczym zakończeniem |
Vcc |
-0,3 |
4,0 |
V |
||
| Różnicowe wahania napięcia wejściowego | Vin, s | 120 | 820 | mVpp | ||
| Różnicowa impedancja wejściowa | Cyn | 85 | 100 | 115 | Om | 2 |
| Czas potwierdzenia wyłączenia transmisji | 10 | nas | ||||
| Napięcie wyłączające transmisję | Vdis | Vcc-1.3 | Vcc | V | 3 | |
|
Napięcie umożliwiające transmisję |
Ven |
Vee |
Vee +0,8 |
V |
||
|
Odbiorca |
||||||
| Różnicowe wahania napięcia wyjściowego | Vout, s | 300 | 650 | 850 | mVpp | |
| Różnicowa impedancja wyjściowa | Zut | 80 | 100 | 120 | Om | 4 |
| Czas narastania/opadania sygnału wyjściowego danych | T/Tf | 40 | ps | 5 | ||
| Napięcie potwierdzenia LOS | VlosH | Vcc-1.3 | Vcc | V | 6 | |
|
LOS Usuń potwierdzenie napięcia |
VlosL |
Vee |
Vee +0,8 |
V |
6 |
|
| Odrzucenie zasilania | PSR | 7 | ||||
|
Parametr |
Symbol |
Min. |
Typowy |
Maks |
Jednostka |
Notatki |
| Nadajnik | ||||||
|
Środkowa długość fali |
λC |
1480 | 1490 | 1500 | nm | GTX-B4596-80DC |
| 1540 | 1550 | 1560 | nm | GTX-B5496-80DC | ||
|
Optyczna szerokość widmowa |
∆λ |
1 |
nm |
|||
| Współczynnik tłumienia trybu bocznego |
SMSR |
30 |
dB |
|||
|
Średnia moc optyczna |
PO |
0 | 5 | dBm | GTX-B4596-80DC | |
| -1 | 3 | dBm | GTX-B5496-80DC | |||
|
Współczynnik ekstynkcji optycznej |
Ostry dyżur |
6,0 |
dB |
|||
| Średnia moc uruchomiona (laser wyłączony) |
Pff |
-30 |
dBm |
|||
| Maska na oczy z nadajnikiem | Zgodny z IEEE802.3ae | |||||
| Odbiorca | ||||||
|
Środkowa długość fali |
λC |
1540 | 1550 | 1560 | nm | GTX-B4596-80DC |
| 1480 | 1490 | 1500 | nm | GTX-B5496-80DC | ||
| Czułość odbiornika (średnia moc) |
Sen. |
-24 |
dBm |
2 |
||
| Moc nasycenia wejściowego (przeciążenie) |
Ps |
-6 |
dBm |
|||
| Twierdzenie LOS | LOSA | -38 | dBm | |||
| LOS Cofnij potwierdzenie | STRATY | -26 | dBm | |||
| Histereza LOS | LOSZ | 0,5 | 6 | dB | ||
