Szczegóły Produktu:
|
| Product Name: | XFP WDM ER60 | Distance: | 60km |
|---|---|---|---|
| Wavelength: | TX_1330nm / RX_1270nm | Component: | DFB+APD |
| Connector: | Simplex LC | Highlight: | XFP WDM ER60, 1 fiber XFP |
| Podkreślić: | Moduł nadawczo-odbiorczy światłowodu 1270 nm,moduł nadawczo-odbiorczy światłowodu 60 km,nadajnik-odbiornik światłowodowy DOM Ethernet |
||

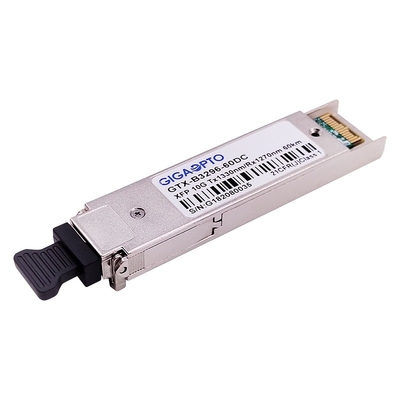

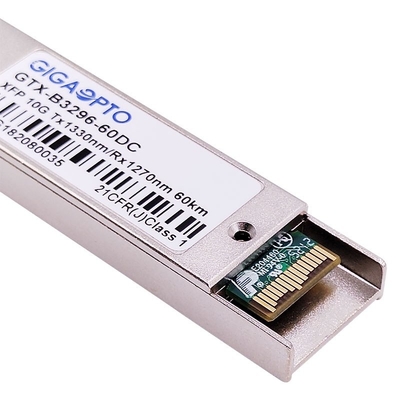

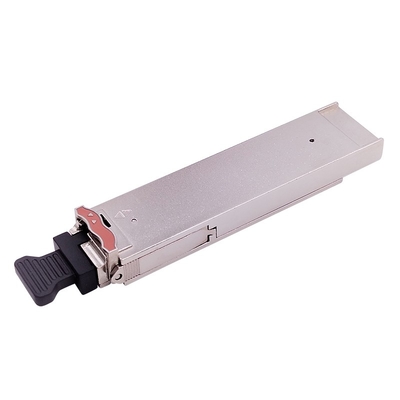

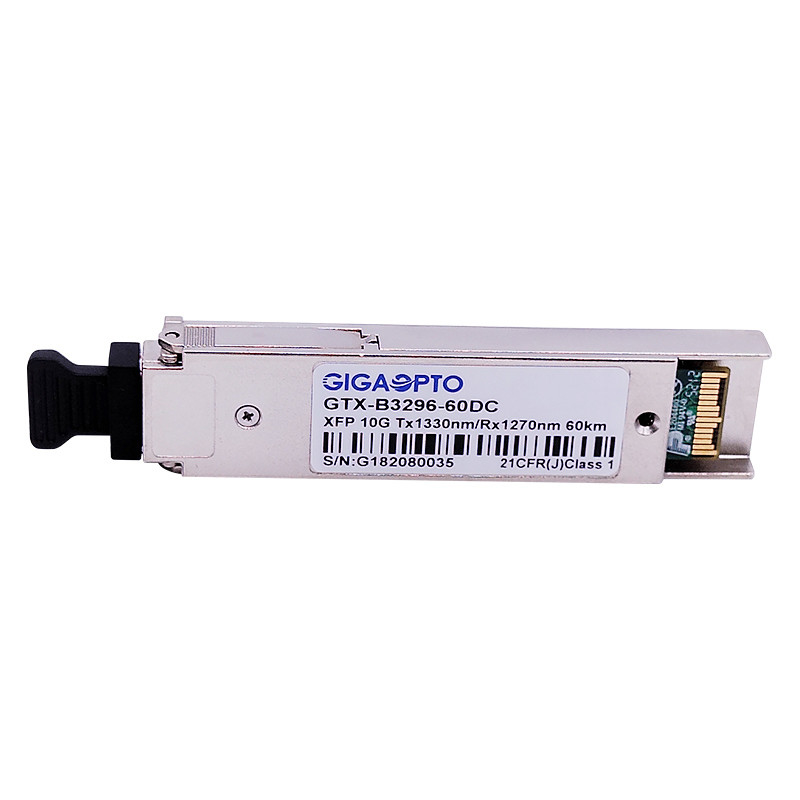

10Gbps Moduł nadawczo-odbiorczy Ethernet XFP WDM ER60 Ethernet 1330nm/1270nm 60km DOM
Opis
Gigaopto XFP WDM ER60 to transceiver XFP (10-gigabitowy moduł wtykowy typu Small Form Factor) kompatybilny z MSA od wielu dostawców.Sekcja nadajnika wykorzystuje DFB 1330 nm, sekcja odbiornika wykorzystuje odbiornik fotodiody PIN 1270 nm, który zapewnia transmisję na odległość 60 km po jednożyłowym włóknie jednomodowym (G.652 SMF).
Obsługuje diagnostykę optyczną DDM/DOM, która dostarcza informacji diagnostycznych o aktualnych warunkach pracy.
Specyfikacja
| Kompatybilna marka | Cisco | Numer części | GTX-B3296-60DC |
| Opakowanie | XFP WDM | Szybkość transmisji (Gb/s) | 10,3 Gb/s |
| Długość fali (TX/RX) | 1330nm/1270nm | Odległość łącza | 60 |
| Złącze | LC Simplex | Głoska bezdźwięczna | światłowód jednomodowy |
| Część Tx | DFB | Część Rx | APD |
| TX Średnia moc | 1 ~ 5dBm | Czułość RX | <-20dBm |
| Zew.Stosunek | > 3,5 dB | Moc wejściowa nasycenia | > 0,5 dBm |
| Budżet mocy (dB) | 21dB | temperatura robocza | 0 do 70°C / -40 do 85°C |
| Rozpraszanie mocy | < 2W | OEM/ODM | Wsparcie |
| DDM/DOM | Wsparcie (domyślne) | Gwarancja | 36 miesięcy |
| Protokoły | 10G Ethernet, 10G FC, 8G Fibre Channel, OTU2, STM-64 | ||
Cechy
Aplikacje
Charakterystyka optyczna i elektryczna
| Parametr | Symbol | Min | Typowy | Maks | Jednostka | Notatki | |
| Nadajnik | |||||||
| Środkowa długość fali | λc | 1320 | 1330 | 1340 | nm | ||
| Szerokość widmowa (-20dB) | Δλ | 1 | nm | ||||
| Współczynnik tłumienia trybu bocznego | SMSR | 30 | dB | ||||
| Średnia moc wyjściowa | Dąsać się | +1 | +6 | dBm | 1 | ||
| Współczynnik wymierania | Ostry dyżur | 3.5 | dB | ||||
| Różnica wahań wejścia danych | VIN | 180 | 950 | mV | 2 | ||
| Impedancja różnicowa wejścia | ZIN | 90 | 100 | 110 | Ω | ||
|
TX Wyłącz |
Wyłączyć | 2.0 | Vcc | V | |||
| Włączać | 0 | 0,8 | V | ||||
| Odbiorca | |||||||
| Środkowa długość fali | λc | 1260 | 1270 | 1280 | nm | ||
| czułość odbiornika | -20 | dBm | 3 | ||||
| Przeciążenie odbiornika | -8,0 | dBm | 3 | ||||
| LOS cofnij potwierdzenie | STRATY | -21 | dBm | ||||
| Twierdzenie LOS | LOSA | -35 | dBm | ||||
| Histereza LOS | 0,5 | 4 | dB | ||||
| Różnica wahań sygnału wyjściowego danych | Vout | 400 | 600 | 800 | mV | 2 | |
|
LOS |
Wysoki | 2.0 | Vcc | V | |||
| Niski | 0,8 | V | |||||
Notatka1:Moc optyczna jest przekazywana do SMF.
Notatka2:Wewnętrznie sprzężony prądem zmiennym.
Notatka3:Zmierzono za pomocą wzorca testowego PRBS 231-1 przy 9953 Mb/s, BER ≤1×10-12.
Specyfikacje mechaniczne
