Szczegóły Produktu:
|
| Nazwa produktu: | EPON ONU SFP | Współczynnik kształtu: | SFP |
|---|---|---|---|
| Szybkość przesyłania danych: | Tx1,25G/Rx1,25G | Środkowa długość fali: | TX1310nm/RX1490nm |
| Typ złącza: | SC/UPC | Typ LD: | DFB |
| Klasa ODN: | PX20 | Maksymalna odległość transmisji: | 20km |
| słowa kluczowe: | SFP 1.25G EPON ONU, Transceiver PX20, EPON SFP ONU SC/UPC | ||
| Podkreślić: | Moduł 1.25G EPON SFP,moduł TX1310nm EPON SFP,SFP UPC |
||

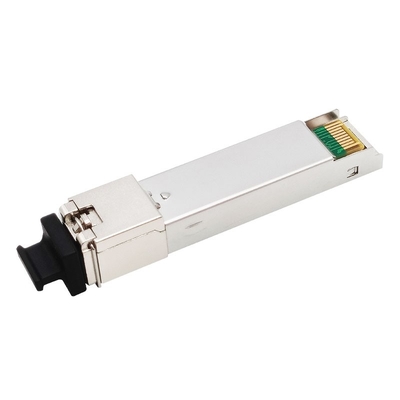

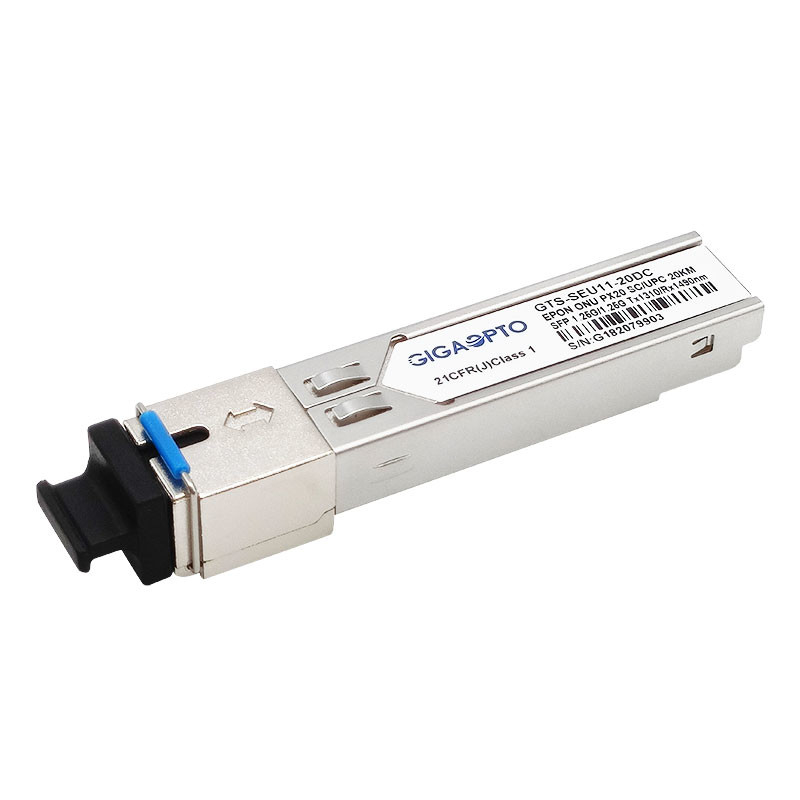

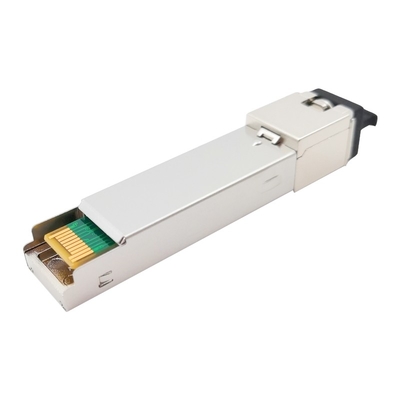

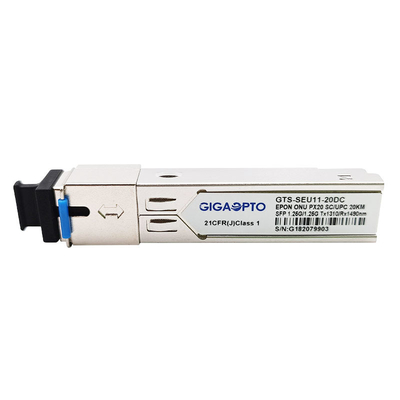

Moduł nadawczo-odbiorczy GEPON ONU SFP 1.25G SC / UPC PX20 Burst TX1310nm / RX1490nm 20 km
Opis
Jednomodowy transceiver GTS-SEU11-20DC firmy GIGAOPTO to niewielki, wtykowy moduł zaprojektowany do 20-kilometrowej transmisji w pasywnej sieci optycznej Gigabit Ethernet (EPON).Jest to jednostka sieci optycznej (ONU) dla aplikacji IEEE Std 802.3ahTM -2004 1000BASE-PX20.
Moduł zawiera nadajnik 1310nm działający w trybie burst i odbiornik 1490nm działający w trybie ciągłym.Sekcja nadajnika wykorzystuje laser DFB 1310nm, a sekcja odbiornika wykorzystuje zintegrowaną fotodiodę InGaAs Pin 1490nm i przedwzmacniacz.Posiada funkcję informującą o stanie wykrycia sygnału odbiornika.
Specyfikacja
| Opakowanie produktu | EPON SFP ONU | Prędkość | 1250Mb/s/1250Mb/s |
| Rodzaje interfejsów | SC/UPC | Długość łącza | 20km |
| Cyfrowe monitorowanie diagnostyczne | TAK | Tryb światłowodowy |
FNP
|
| Gwarancja | 3 lata | Środowisko | Komercyjny -5 do 70°C |
| Środkowa długość fali | TX1310nm/RX1490nm | Napięcie zasilania | 3,3V |
| Pobór energii | <1W | ICC | 300mA |
| Komponenty optyczne | DFB | Typ PD | SZPILKA |
| Moc wyjściowa nadajnika | 0 do 4dBm | Wrażliwość | <-27dBm |
| Wskaźnik wymierania | >9dB | Nasycenie | >-3dBm |
| Protokoły | IEEE 802.3ah-2004, Telcordia GR-468-CORE | ||
Cechy
Aplikacja
Normy
Informacje dotyczące zamawiania
| Pnumer sztuki | Opis | Szybkość transmisji danych (Gb/s) | Długość fali (nm) | Klasa | Interfejs | Temp. |
| GTF-SEU11-20DC |
EPON ONU SFF 2x10 |
T1.25/R1.25 | Tx1310/Rx1490 | PX20 | Gniazdo SC/UPC | -5~70°C |
| GTF-SEU11-20DI |
EPON ONU SFF 2x10 |
T1.25/R1.25 | Tx1310/Rx1490 | PX20 | Gniazdo SC/UPC | -40 ~ 85 ° C |
| GTF-UEU11-20DC |
EPON ONU SFF 2x10 |
T1.25/R1.25 | Tx1310/Rx1490 | PX20 | Pigtail SC/UPC | -5~70°C; |
| GTF-UEU11-20DI |
EPON ONU SFF 2x10 |
T1.25/R1.25 | Tx1310/Rx1490 | PX20 | Pigtail SC/UPC | -40 ~ 85 ° C |
| GTF-AEU11-20DC |
EPON ONU SFF 2x10 |
T1.25/R1.25 | Tx1310/Rx1490 | PX20 | Pigtail SC/APC | -5~70°C; |
| GTF-AEU11-20DI |
EPON ONU SFF 2x10 |
T1.25/R1.25 | Tx1310/Rx1490 | PX20 | Pigtail SC/APC | -40 ~ 85 ° C |
| GTS-SEU11-20DC | EPON ONU SFP | T1.25/R1.25 | Tx1310/Rx1490 | PX20 | Gniazdo SC/UPC | -5~70°C |
| GTS-SEU11-20DI | EPON ONU SFP | T1.25/R1.25 | Tx1310/Rx1490 | PX20 | Gniazdo SC/UPC | -40 ~ 85 ° C |
| GTS-BEU11-20DC | EPON ONU SFP | T1.25/R1.25 | Tx1310/Rx1490 | PX20 | Gniazdo LC/APC | -5~70°C |
| GTS-BEU11-20DI | EPON ONU SFP | T1.25/R1.25 | Tx1310/Rx1490 | PX20 | Gniazdo LC/APC | -40 ~ 85 ° C |
Zgodność
Gigaopto produkuje i przechowuje pełną gamę transceiverów optycznych do 100G.Wszystkie nasze optyczne moduły nadawczo-odbiorcze są testowane pod kątem zgodności z docelowym środowiskiem przełączników i są w 100% kompatybilne z głównymi markami, takimi jak Cisco, Brocade, HP, Juniper, Huawei, Alcatel-Lucent, Extreme, Arista itp. -roczna gwarancja.
W tym celu (EPON ONU SFP SC/UPC PX20 TX1310nm/RX1490nm) należy zapoznać się z tabelą korespondencji P/N.Jeśli potrzebujesz większej kompatybilności, daj nam znać.
| Kompatybilna marka | Zgodny numer części | Kompatybilna marka | Zgodny numer części |
| GIGAOPTO | GTS-SEU11-20DC | WTD | RTXM169-531 |
Definicja pinów
Typowy obwód aplikacji
Zarys pakietu
Wymiary podano w milimetrach.Wszystkie wymiary to ± 0,1 mm, chyba że określono inaczej.(Jednostka: mm)
