EPON ONU SFF 2x10 PX20 SC Moduł nadawczo-odbiorczy APC TX1310nm RX1490nm 1.25G

GEPON ONU PX20 SFF 2x10 SC/APC Pigtail Burst TX1310nm/RX1490nm 1.25G 20km Moduł nadawczo-odbiorczy SMF

Opis

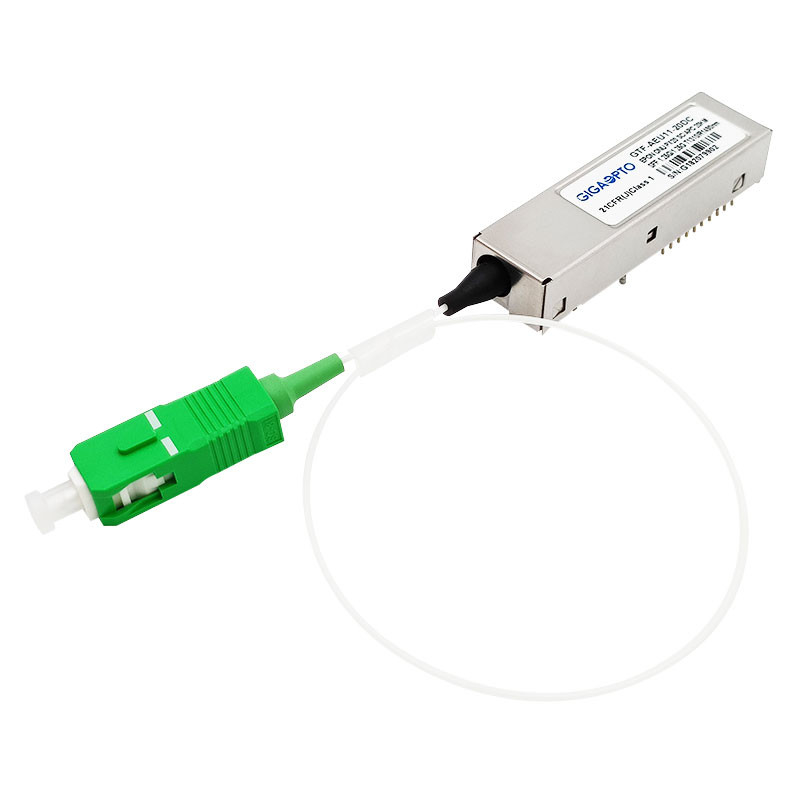

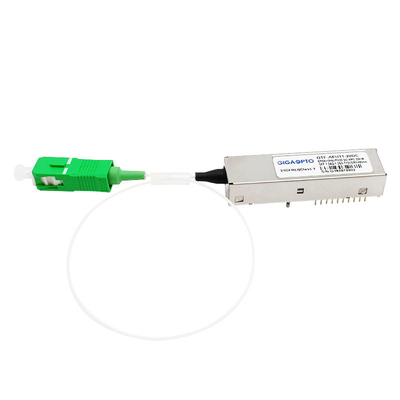

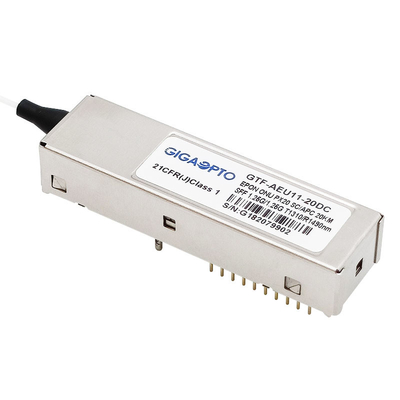

GTF-AEU11-20DC SFF (Small Form Factor) GIGAOPTO jest spawanym optycznym transceiverem o małej obudowie z 2x10 pinout, o prędkości 1250 Mb/s i wykorzystującym interfejs optyczny typu pigtail SC/APC.Transceiver to Optical Network Unit (ONU) dla aplikacji IEEE802.3ah-2004 1000BASE-PX20.Jest to moduł o wysokiej wydajności dla łącza danych 1,25 Gb/s w pojedynczym włóknie, wykorzystujący nadajnik 1310nm w trybie burst i odbiornik 1490nm w trybie ciągłym.

Moduł nadajnika wykorzystuje diodę laserową FP i jest w pełni zgodny z normą IEC60825 i ochroną wzroku CDRH klasy 1.Zawiera funkcje APC, obwód kompensacji temperatury zapewniający zgodność z wymaganiami IEEE802.3 ahTM - 2004 w temperaturze roboczej, wejścia danych i obwód sprzężenia AC lub DC.Sekcja odbiorcza wykorzystuje hermetycznie zapakowany PIN-TIA (PIN ze wzmacniaczem transimpedancyjnym) oraz wzmacniacz ograniczający.PIN przekształca moc optyczną na prąd elektryczny, a prąd jest przekształcany na napięcie przez wzmacniacz transimpedancyjny.

Specyfikacja

Cechy

• Jednowłóknowe dwukierunkowe łącza danych z symetrycznym przesyłaniem danych 1,25 Gb/s i przesyłaniem 1,25 Gb/s
• Nadajnik 1310nm w trybie burst z laserem FP
• Odbiornik 1490nm działający w trybie ciągłym z PIN-TIA
• Funkcja cyfrowego monitorowania diagnostycznego (DDM)

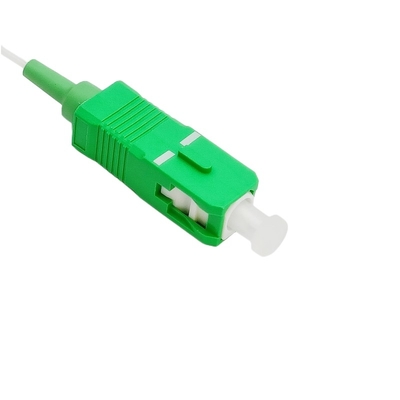

• Pakiet 2X10 SFF z warkoczem SC/APC
• Pojedynczy zasilacz 3.3 V
• Poziom logiczny interfejsu LVTTL
• LVTTL dla wejścia sygnału Burst
• LVTTL dla wskazania utraty sygnału odbiornika
• Niski poziom EMI i doskonała ochrona przed ESD
• Zgodny z IEC60825 klasa I
• Temperatura obudowy operacyjnej:Handlowy: -5 ° C ~ 70 ° C;Przemysłowy: -40 ° C ~ 85 ° C
• Zgodny z RoHS6​

Aplikacja

• Pasywne sieci optyczne Gigabit Ethernet (GEPON) – strona ONU
• FTTx
• Inne łącza optyczne

Normy

• Zgodny z SFP Multi-Source Agreement (MSA) SFF-8074i
• Zgodny z IEEE 802.3ah
• Zgodny z FCC 47 CFR część 15, klasa B
• Zgodny z FDA 21 CFR 1040.10 i 1040.11 z wyjątkiem odchyleń zgodnie z Laser Notice No. 50 z dnia 24 czerwca 2007
• Zgodny z SFF-8472
• Kompatybilny z TR-NWT-000870 4.1 Klasyfikacja czułości ESD Klasa 2.
• Kompatybilny z Telcordia GR-468-CORE

Informacje dotyczące zamawiania
