Szczegóły Produktu:
|
| Nazwa produktu: | EPON ONU SFF 2x10 | Współczynnik kształtu: | SFF |
|---|---|---|---|
| Szybkość przesyłania danych: | 1,25 Gb/s | Długość fali: | TX1310nm/RX1490nm |
| Maksymalna odległość: | 20km | Złącze: | SC/UPC |
| Typ nadajnika: | FP | Pobór energii: | <1W |
| słowa kluczowe: | SFF 1.25G EPON, ONU PX20 2X10, moduł optyczny GEPON ONU | ||
| Podkreślić: | Moduł TX1310nm EPON SFF,moduł DDM EPON SFF,moduł RX1490nm SC UPC |
||

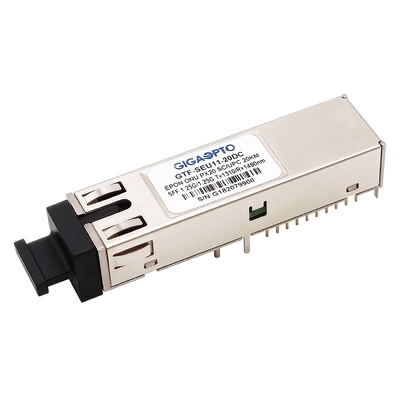

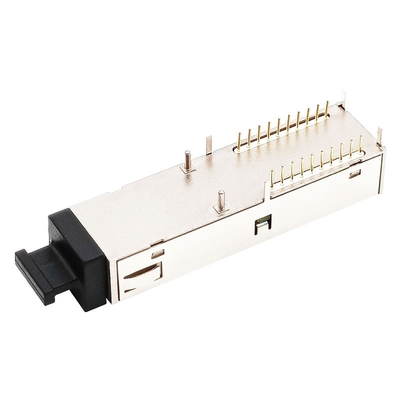

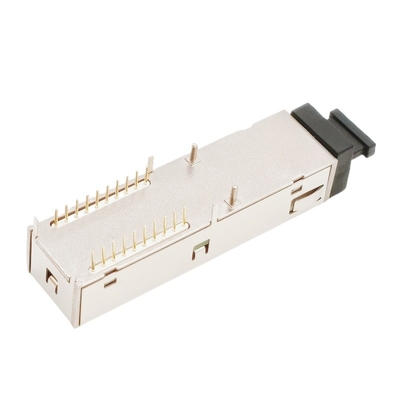

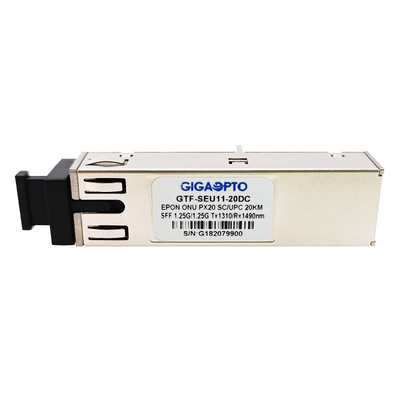

GEPON ONU PX20 SFF 2x10 SC/UPC Gniazdo Burst 1310nm-TX/1490nm-RX 1.25G Moduł nadawczo-odbiorczy DDM
Opis
Dwukierunkowy transceiver GTF-SEU11-20DC firmy GIGAOPTO to wysokowydajny moduł do komunikacji jednowłóknowej wykorzystujący nadajnik 1310nm 1,25Gbps w trybie burst i odbiornik 1490nm 1,25Gbps w trybie ciągłym.Jest to jednostka sieci optycznej (ONU) dla IEEE Std 802.3ahTM -2004.Transceiver optyczny jest zgodny z umową Multi-Source Agreement (MSA) Small Form Factor (SFF) 2x10 footprint.
Nadajnik wykorzystuje diodę laserową FP i jest w pełni zgodny z normą IEC60825 i CDRH klasa 1 bezpieczeństwa oczu.Sekcja odbiorcza wykorzystuje hermetycznie zapakowany PIN-TIA (PIN ze wzmacniaczem transimpedancyjnym) oraz wzmacniacz ograniczający.
Specyfikacja
| Opakowania | EPON ONU SFF 2x10 | Szybkość transmisji danych (Gb/s) | 1,25 Gb/s/1,25 Gb/s |
| Rodzaje interfejsów | SC/UPC | Maks.Dystans | 20km |
| Cyfrowe monitorowanie diagnostyczne | TAK | Typ włókna | Światłowód jednomodowy |
| Gwarancja | 3 lata | Temperatura |
Komercyjny -5 do 70°C Przemysłowe -40 do 85°C |
| Środkowa długość fali | TX1310nm RX1490nm | Napięcie zasilania | 3,3V |
| Pobór energii | <1W | Aktualny | 300mA |
| Rodzaje lasera | FP | Fotodetektor | SZPILKA |
| Optyczna moc wyjściowa | 0 do 4dBm | Wrażliwość | <-27dBm |
| Wskaźnik wymierania | >9dB | Nasycona moc optyczna | >-3dBm |
| Protokoły | MSA, SFF-8472, IEEE-802.3ah | ||
Cechy
Aplikacja
Normy
Informacje dotyczące zamawiania
| Nr części | Opis | Szybkość transmisji danych (Gb/s) | Długość fali (nm) | Klasa | Złącze | Temp. |
| GTF-SEU11-20DC |
EPON ONU SFF 2x10 |
Tx1,25/Rx1,25 | Tx1310/Rx1490 | PX20 | Gniazdo SC/UPC | -5~70°C; |
| GTF-SEU11-20DI |
EPON ONU SFF 2x10 |
Tx1,25/Rx1,25 | Tx1310/Rx1490 | PX20 | Gniazdo SC/UPC | -40 ~ 85 ° C |
| GTF-UEU11-20DC |
EPON ONU SFF 2x10 |
Tx1,25/Rx1,25 | Tx1310/Rx1490 | PX20 | Pigtail SC/UPC | -5~70°C; |
| GTF-UEU11-20DI |
EPON ONU SFF 2x10 |
Tx1,25/Rx1,25 | Tx1310/Rx1490 | PX20 | Pigtail SC/UPC | -40 ~ 85 ° C |
| GTF-AEU11-20DC |
EPON ONU SFF 2x10 |
Tx1,25/Rx1,25 | Tx1310/Rx1490 | PX20 | Pigtail SC/APC | -5~70°C; |
| GTF-AEU11-20DI |
EPON ONU SFF 2x10 |
Tx1,25/Rx1,25 | Tx1310/Rx1490 | PX20 | Pigtail SC/APC | -40 ~ 85 ° C |
| GTS-SEU11-20DC | EPON ONU SFP | Tx1,25/Rx1,25 | Tx1310/Rx1490 | PX20 | Gniazdo SC/UPC | -5~70°C; |
| GTS-SEU11-20DI | EPON ONU SFP | Tx1,25/Rx1,25 | Tx1310/Rx1490 | PX20 | Gniazdo SC/UPC | -40 ~ 85 ° C |
| GTS-BEU11-20DC | EPON ONU SFP | Tx1,25/Rx1,25 | Tx1310/Rx1490 | PX20 | Gniazdo LC/APC | -5~70°C; |
| GTS-BEU11-20DI | EPON ONU SFP | Tx1,25/Rx1,25 | Tx1310/Rx1490 | PX20 | Gniazdo LC/APC | -40 ~ 85 ° C |
Definicja pinów
Typowy obwód aplikacji
Para TX DC:
Para AC TX:
