Szczegóły Produktu:
|
| Nazwa produktu: | EPON OLT SFP | Typ formularza: | SFP |
|---|---|---|---|
| Maksymalna szybkość transmisji danych: | 1,25 Gb/s | Długość fali: | TX1490nm/RX1310nm |
| Zasięg: | 20km | DDM/DOM: | Utrzymany |
| Pobór energii: | <1,65 W | Klasa ODN: | PX20+ |
| słowa kluczowe: | Moduł SFP EPON OLT PX20+, GEPON SFP 1.25G, OLT PX20+ | ||
| Podkreślić: | Moduł SC SMF SFP,moduł 1.25G SMF SFP,EPON OLT PX20+ |
||

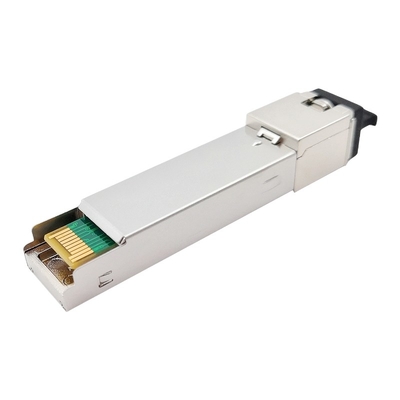

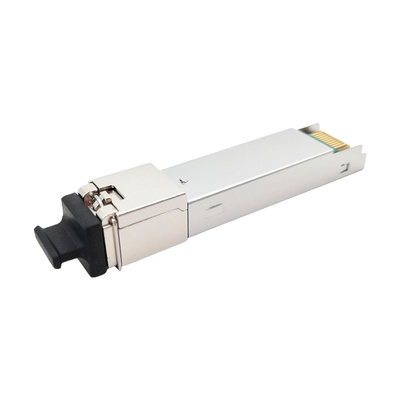

SFP 1.25G EPON OLT PX20 + TX1490nm / RX1310nm 20km Moduły nadawczo-odbiorcze SC SMF DDM
Opis

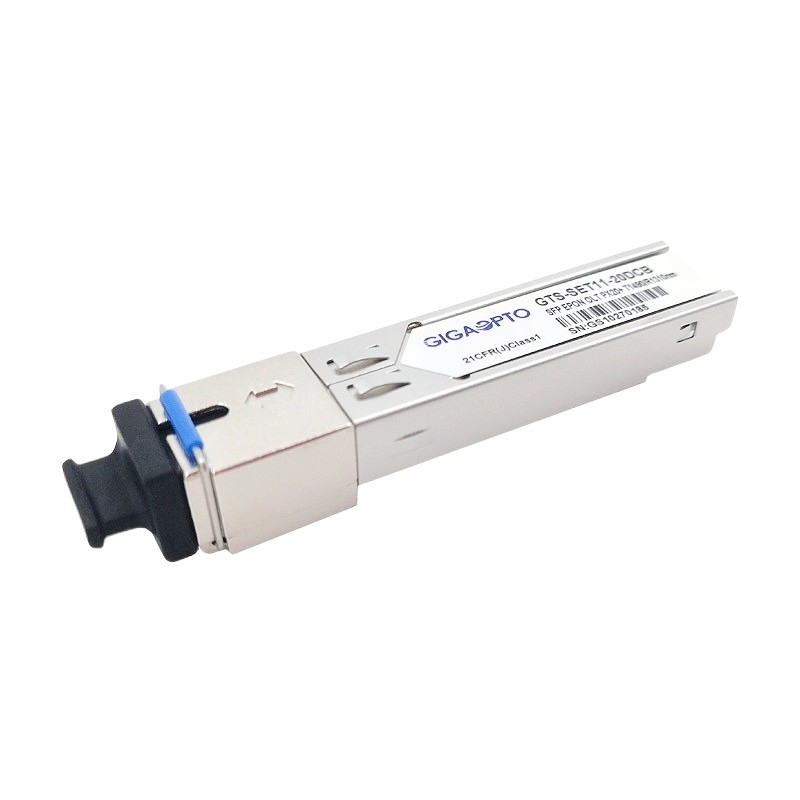

GTS-SET11-20DCB firmy GIGAOPTO to wysokowydajny moduł nadawczo-odbiorczy EPON OLT zaprojektowany do tanich aplikacji pasywnej sieci optycznej Gigabit Ethernet przy 1,25Gbps downstream i 1,25Gbps upstream.Jest w pełni zgodny z IEEE 802.3ah-2004.
Sekcja nadajnika wykorzystuje laser DFB 1490 nm i zintegrowany sterownik lasera, który został zaprojektowany jako ochrona oczu klasy 1 zgodnie z normami IEC825 i CDRH.Sterownik lasera zawiera funkcje APC i kompensacji temperatury, które służą do utrzymywania stałej mocy optycznej startu i współczynnika ekstynkcji w stosunku do temperatury i starzenia.Odbiornik posiada hermetycznie zapakowany przedwzmacniacz APD-TIA (wzmacniacz transimpedancyjny) oraz wzmacniacz ograniczający z wyjściami różnicowymi kompatybilnymi z LVPECL. funkcje monitorowania i sterowania są kompatybilne z LVTTL.
Funkcja cyfrowego monitorowania diagnostycznego jest w pełni zgodna z SFP MSA.
Specyfikacja
| Opakowania | EPON OLT SFP | Prędkość przesyłu danych | TX-1.25G/RX-1.25G |
| Interfejs | SC/UPC | Odległość transmisji | 20km |
| Cyfrowe monitorowanie diagnostyczne | TAK | Głoska bezdźwięczna | FNP |
| Gwarancja | 3 lata | temperatura robocza | -5 do 70°C |
| Temperatura otoczenia podczas przechowywania | -40 do 85°C | Wilgotność pracy | 5% do 85% |
| Środkowa długość fali | TX1490nm/RX1310nm | Napięcie zasilania | 3,3V |
| Pobór energii | <1,65W | Całkowity prąd zasilania | 500mA |
| Typ lasera | 1490nm DFB | Fotodetektor | APD |
| Moc nadajnika | +2 do +7dBm | czułość odbiornika | <-30dBm |
| ER | >9dB | Nasycenie odbiornika | >-6dBm |
| Protokoły | SFP MSA, SFF-8472, IEEE 802.3ah-2004 | ||
Cechy
Aplikacja
Pasywne sieci optyczne Gigabit Ethernet (GEPON)
FTTx
Normy
Informacje dotyczące zamawiania
| Numer części | Pakiet | Szybkość transmisji danych (Gb/s) | Długość fali (nm) | Klasa | Interfejs | Zasięg | Temp. |
| GTS-ZESTAW11-20DCB | EPON OLT SFP | T1.25/R1.25 | Tx1490/Rx1310 | PX20+ | SC | 20km | C |
| GTS-SET11-20DIB | EPON OLT SFP | T1.25/R1.25 | Tx1490/Rx1310 | PX20+ | SC | 20km | I |
| GTS-ZESTAW11-20DCC | EPON OLT SFP | T1.25/R1.25 | Tx1490/Rx1310 | PX20++ PX30 | SC | 20km | C |
| GTS-ZESTAW11-20DIC | EPON OLT SFP | T1.25/R1.25 | Tx1490/Rx1310 |
PX20++ PX30 |
SC | 20km | I |
| GTS-ZESTAW11-20DCD | EPON OLT SFP | T1.25/R1.25 | Tx1490/Rx1310 |
PX20+++ 7dBm PX40 |
SC | 20km | C |
| GTS-SET11-20DID | EPON OLT SFP | T1.25/R1.25 | Tx1490/Rx1310 |
PX20+++ 7dBm PX40 |
SC | 20km | I |
| GTS-ZESTAW11-20DCE | EPON OLT SFP | T1.25/R1.25 | Tx1490/Rx1310 | PX20+++ 9dBm PX40 | SC | 20km | C |
| GTS-SET11-20DIE | EPON OLT SFP | T1.25/R1.25 | Tx1490/Rx1310 | PX20+++ 9dBm PX40 | SC | 20km | I |
Zgodność
Wszystkie moduły optyczne Gigaopto są typu open source i można je zakodować, aby były w pełni kompatybilne z wieloma bardzo popularnymi urządzeniami optycznymi.W przypadku tego produktu (EPON OLT PX20+ SFP 1.25G TX1490nm/RX1310nm) należy zapoznać się z poniższą tabelą kompatybilności.Jeśli chcesz uzyskać więcej informacji na temat kompatybilności, skontaktuj się z nami.
| Kompatybilna marka | Zgodny numer części | Kompatybilna marka | Zgodny numer części |
| GIGAOPTO | GTS-ZESTAW11-20DCB | WTD | RTXM168-418 |
| Alcatel-Lucent | 3FE53606AA01 | Hisense | LTE4302M-BC+ |
| Huawei | 34060500 | SuperXon | SOEB4366-PSGB |
| ZTE | 033030100161 | Broadex | D24355-SSCD |
| H3C | SFP-GE-PX20-D-SM1490-M | BDCOM | OLT-GSFP-20+ |
Definicja pinów
Typowy obwód aplikacji
Zarys pakietu
Wymiary podano w milimetrach.Wszystkie wymiary to ± 0,1 mm, chyba że określono inaczej.(Jednostka: mm)
