Szczegóły Produktu:
|
| Nazwa produktu: | Transceiver kompatybilny z Cisco | Prędkość transmisji danych: | 10,3125 Gb/s |
|---|---|---|---|
| Długość fali: | 1270 ~ 1610 mil morskich | Przenoszenie: | 10 km |
| Budżet optyczny: | 10dB | Aplikacja: | centrum danych, 10G Ethernet |
| Podkreślić: | Transceivery optyczne Cisco 1610 nm,transceivery optyczne Cisco SMF,transceivery kompatybilne z CISCO 10 km |
||

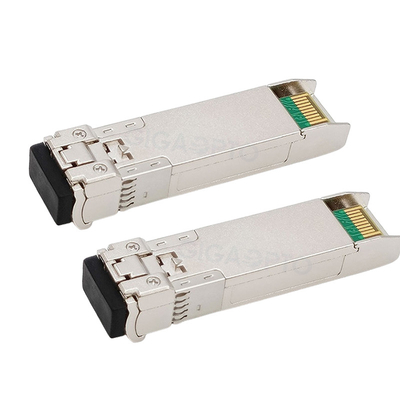

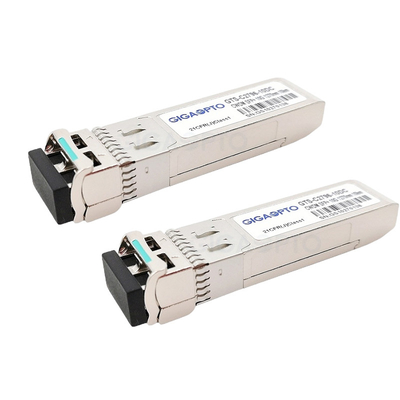

10 Gb/s SFP+ 1270 ~ 1610nmKompatybilny z CiscoTransceiver optycznyrsSMF 10 kmDoCWDM-SFP10G-xx-10
Opis produktów serii 10G SFP+ CWDM LR (1270~1610)nm
Ten transceiver zgodny z Cisco CWDM-SFP10G-xx-10 z możliwością podłączenia podczas pracy i szybkością 10 Gb/s zapewnia rozwiązania komunikacyjne o dużej wydajności i przepustowości dla multipleksowanych sieci optycznych.Ten moduł nadawczo-odbiorczy CWDM SFP+ jest przeznaczony do połączeń 10 Gigabit Ethernet na odległość do 10 km za pośrednictwem dwużyłowego światłowodu jednomodowego.
Zawiera wysoce niezawodny nadajnik CWDM DFB i fotodetektor PIN w podwójnym złączu optycznym LC.Dostępnych jest 18 środkowych długości fal od 1270 nm do 1610 nm z każdym krokiem 20 nm.Oferowany jest gwarantowany minimalny budżet łącza optycznego wynoszący 10 dB.
Transceiver CWDM-SFP10G-xx-10 jest zgodny ze standardami SFF-8431, SFF-8432 i IEEE 802.3ae 10GBASE-LR i 10G Fibre Channel.Cyfrowe funkcje diagnostyczne są dostępne poprzez 2-przewodowy interfejs szeregowy, jak określono w SFF-8472.
Specyfikacja funkcjonalna
| Kompatybilna marka | Cisco | P/N (nr części) | CWDM-SFP10G-xx-10 |
| Sprzedawca | Gigaopto | Szybkość transmisji danych (Gb/s) | 10,3 Gb/s |
| Długość fali | 1270 nm ~ 1610 nm | Zasięg | 10 km |
| Interfejs | Podwójny wyświetlacz LCD | Typ mediów | G.652 SMF |
| Nadajnik | CWDM DFB | Odbiorca | SZPILKA |
| Napięcie zasilające | 3,3 V | Czułość Rx | <-14,4 dBm |
| Moc wyjściowa TX (dBm) | -6 ~ + 0,5 dBm | Moc wejściowa nasycenia | <0,5 dBm |
| Budżet mocy (dB) | 8,4 dB | Współczynnik wymierania | >3,5dB |
| Rozpraszanie mocy | <1,0 W | Temperatura | 0 do 70°C (32 do 158°F) |
| DOM/DDM | Wsparcie | OEM/ODM | Utrzymany |
Informacje dotyczące zamawiania
| Numer części | Opis | CWDM/CH | Zasięg (KM) | Złącze | Kolor zatrzasku |
| CWDM-SFP10G-1270-10 | SFP+ 10 Gb/s Cisco CWDM LR | 1270nm | 10 km | Dwupoziomowy LC | Jasny fiolet |
| CWDM-SFP10G-1290-10 | SFP+ 10 Gb/s Cisco CWDM LR | 1290nm | 10 km | Dwupoziomowy LC | Niebieskie niebo |
| CWDM-SFP10G-1310-10 | SFP+ 10 Gb/s Cisco CWDM LR | 1310nm | 10 km | Dwupoziomowy LC | Żółty zielony |
| CWDM-SFP10G-1330-10 | SFP+ 10 Gb/s Cisco CWDM LR | 1330nm | 10 km | Dwupoziomowy LC | Żółta ochra |
| CWDM-SFP10G-1350-10 | SFP+ 10 Gb/s Cisco CWDM LR | 1350nm | 10 km | Dwupoziomowy LC | Różowy |
| CWDM-SFP10G-1370-10 | SFP+ 10 Gb/s Cisco CWDM LR | 1370nm | 10 km | Dwupoziomowy LC | Beżowy |
| CWDM-SFP10G-1390-10 | SFP+ 10 Gb/s Cisco CWDM LR | 1390nm | 10 km | Dwupoziomowy LC | Biały |
| CWDM-SFP10G-1410-10 | SFP+ 10 Gb/s Cisco CWDM LR | 1410nm | 10 km | Dwupoziomowy LC | Srebro |
| CWDM-SFP10G-1430-10 | SFP+ 10 Gb/s Cisco CWDM LR | 1430nm | 10 km | Dwupoziomowy LC | Czarny |
| CWDM-SFP10G-1450-10 | SFP+ 10 Gb/s Cisco CWDM LR | 1450nm | 10 km | Dwupoziomowy LC | Żółty pomarańczowy |
| CWDM-SFP10G-1470-10 | SFP+ 10 Gb/s Cisco CWDM LR | 1470 nm | 10 km | Dwupoziomowy LC | Szary |
| CWDM-SFP10G-1490-10 | SFP+ 10 Gb/s Cisco CWDM LR | 1490 nm | 10 km | Dwupoziomowy LC | Wolet |
| CWDM-SFP10G-1510-10 | SFP+ 10 Gb/s Cisco CWDM LR | 1510nm | 10 km | Dwupoziomowy LC | Niebieski |
| CWDM-SFP10G-1530-10 | SFP+ 10 Gb/s Cisco CWDM LR | 1530nm | 10 km | Dwupoziomowy LC | Zielony |
| CWDM-SFP10G-1550-10 | SFP+ 10 Gb/s Cisco CWDM LR | 1550nm | 10 km | Dwupoziomowy LC | Żółty |
| CWDM-SFP10G-1570-10 | SFP+ 10 Gb/s Cisco CWDM LR | 1570nm | 10 km | Dwupoziomowy LC | Pomarańczowy |
| CWDM-SFP10G-1590-10 | SFP+ 10 Gb/s Cisco CWDM LR | 1590nm | 10 km | Dwupoziomowy LC | Czerwony |
| CWDM-SFP10G-1610-10 | SFP+ 10 Gb/s Cisco CWDM LR | 1610nm | 10 km | Dwupoziomowy LC | brązowy |
Cechy
Aplikacja
Standard
Charakterystyka optyczna
| Charakterystyka nadajnika optycznego | |||||||
| Parametr | Symbol | Min | Typowy | Maks | Jednostka | Notatki | |
| Średnia moc wyjściowa | PNA ZEWNĄTRZ | -6 | 0,5 | dBm | |||
| Środkowa długość fali | λc | λc-6 | λc | λc+7,5 | nm | 1 | |
| Szerokość widma (-20dB) | ∆λ | 1 | nm | ||||
| Współczynnik tłumienia trybu bocznego | SMSR | 30 | dB | ||||
| Współczynnik wymierania | Ostry dyżur | 3.5 | dB | ||||
| Względna intensywność hałasu | RIN | -128 | dB/Hz | ||||
| Strata sygnału optycznego | 12 | dB | |||||
| Kara za nadajnik i rozproszenie | TDP | 3.2 | dB | ||||
| Nadajnik wyłączony. Zasilanie | PWYŁĄCZONY | -45 | dBm | ||||
| Wyjściowy diagram oka | Zgodny z IEEE802.3ae | ||||||
| Charakterystyka odbiornika optycznego | |||||||
| Parametr | Symbol | Min | Typowy | Maks | Jednostka | Notatki | |
| Środkowa długość fali | λc | 1260 | 1620 | nm | |||
| czułość odbiornika | PSEN | -14,4 | dBm | 2 | |||
| Moc nasycenia wejściowego (przeciążenie) | PSOBOTA | 0,5 | dBm | ||||
| Odbicie odbiornika | -12 | dB | |||||
| Poziom cofnięcia potwierdzenia LOS | STRATY | -17 | dBm | ||||
| Poziom potwierdzenia LOS | LOSA | -30 | dBm | ||||
| Histereza LOS | HYS | 0,5 | 6 | dB | |||
Notatka 1.Długość fali ITU-T G.694.2 CWDM od 1270 nm do 1610 nm, każdy krok 20 nm.
Uwaga 2.Mierzone za pomocą PRBS 231-1 wzorzec testowy, @10,3125 Gbps, BER<10-12.
