Szczegóły Produktu:
|
| Nazwa produktu: | Transceiver SFP+ Cisco | Długość fali (TX/RX): | 1270nm/1330nm |
|---|---|---|---|
| Długość kabla: | 40KM | OEM/ODM: | Wsparcie |
| Aplikacja: | 10G Ethernet/centrum danych | Słowa kluczowe: | SFP-10G-BX40U |
| Podkreślić: | Transceivery kompatybilne z WDM Cisco,10-gigabitowe transceivery kompatybilne z Cisco,Transceiver kompatybilny z SFP + Cisco |
||

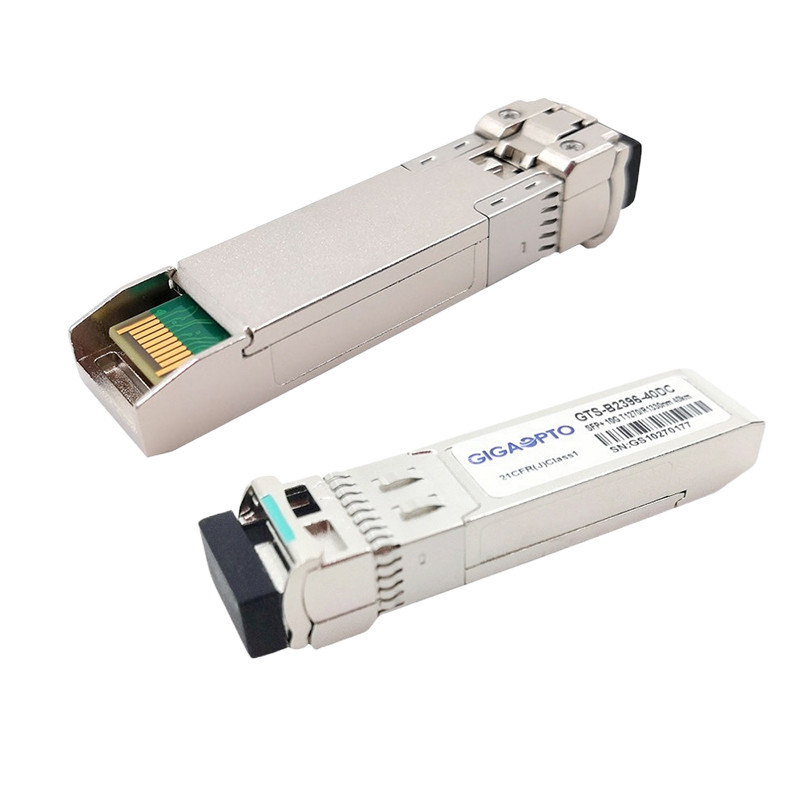

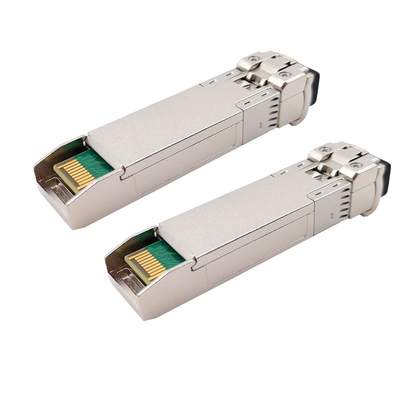

Transceiver WDM SFP+ 10Gigabitów zgodny z Cisco 40km dla SMFSFP-10G-BX40U
Opis Cisco SFP-10G-BX40UCkompatybilny moduł nadawczo-odbiorczy
Ten moduł nadawczo-odbiorczy zgodny z Cisco SFP-10G-BX40U jest przeznaczony do zastosowań w dupleksowej transmisji danych o dużym zasięgu 10 Gb/s, takich jak 10GBASE-ER/EW zdefiniowanych przez IEEE 802.3ae.Jest wyposażony w 20-pinowe złącze SFP+, które umożliwia podłączanie podczas pracy.
Ten moduł nadawczo-odbiorczy Cisco SFP-10G-BX40U jest zgodny ze standardami SFF-8431, SFF-8432.Cyfrowe funkcje diagnostyczne są dostępne poprzez interfejs I2C, jak określono w SFF-8472.
Wyposażony w wysokiej jakości komponenty i sprawdzoną technologię, ten SFP-10G-BX40U jest zaprogramowany do bezproblemowego łączenia się z szeroką gamą urządzeń sieciowych Cisco, takich jak seria Cisco 3100 WS, seria Cisco 4500 WS, seria Cisco 4900, seria Cisco 5700 Air, Cisco 6000, seria Cisco 6800, seria Cisco C6800, seria Cisco Nexus 2000, seria Cisco Nexus 3000, seria Cisco Nexus 5000, seria Cisco Nexus 7000, seria Cisco Nexus 9000, seria Cisco WS-C2960S, seria Cisco WS-C3560E, seria Cisco UCS itd.
SpecyfikacjaCisco SFP-10G-BX40UCkompatybilny moduł nadawczo-odbiorczy
| Kompatybilna marka | Cisco | Numer części | SFP-10G-BX40U |
| Sprzedawca | Gigaopto | Maksymalna szybkość transmisji danych (Gb/s) | 11,3 Gb/s |
| Długość fali (TX/RX) | 1270nm/1330nm | Odległość łącza | 40 km |
| Interfejs | LC UPC | Rodzaj kabla | światłowód jednomodowy |
| Nadajnik | Laser DFB | Odbiorca | Fotodioda PIN |
| TX Średnia moc | 1 ~ 6 dBm | Czułość RX | <-15 dBm |
| Współczynnik wymierania | > 3,5 dB | Nasycenie odbiornika | > 0,5 dBm |
| Rozpraszanie mocy | ≤1,5 W | Budżet optyczny | 16dB |
| DDMI | z (domyślnie) | Temperatura obudowy operacyjnej | 0 do 70°C (32 do 158°F) |
Uwaga: Jeśli transceiver dalekiego zasięgu jest używany w transmisji na małe odległości, należy dopasować go do odpowiedniego tłumika zgodnie z tabelą.
| Dystans | ≤ 5 km | ≤ 10 km | ≤ 15 km |
| Tłumik | 7dB | 5dB | 3dB |
CechyCisco SFP-10G-BX40UCkompatybilny moduł nadawczo-odbiorczy
AplikacjaCisco SFP-10G-BX40UCkompatybilny moduł nadawczo-odbiorczy
Charakterystyka elektryczna i optycznaCisco SFP-10G-BX40UCkompatybilny moduł nadawczo-odbiorczy
| Parametry elektryczne | ||||||
| Parametr | Symbol | Min | Typowy | Maks | Jednostka | Notatki |
| Całkowity prąd zasilania | ICC | 300 | mama | |||
| Nadajnik | ||||||
| Różnicowe napięcie wejściowe nadajnika | 180 | 1200 | mV | |||
| Tx_Fault Napięcie wyjściowe – wysokie | VOH | 2.4 | Vcc | V | LVTTL | |
| Tx_Fault Napięcie wyjściowe – niskie | VOL | 0 | 0,4 | V | LVTTL | |
| Tx_Disable Napięcie wejściowe — wysokie | VIH | 2 | Vcc | V | LVTTL | |
| Tx_Disable Napięcie wejściowe – niskie | VIL | 0 | 0,8 | V | LVTTL | |
| Impedancja różnicowa wejścia | ZW | 85 | 100 | 115 | Ω | |
| Odbiorca | ||||||
| Różnicowe napięcie wyjściowe odbiornika | 300 | 850 | mV | |||
| Napięcie wyjściowe LOS – wysokie | VOH | 2.4 | Vcc | V | LVTTL | |
| LOS Napięcie wyjściowe – niskie | VOL | 0 | 0,4 | V | LVTTL | |
| Wyjściowa impedancja różnicowa | ZNA ZEWNĄTRZ | 90 | 100 | 110 | Ω | |
| Charakterystyka nadajnika optycznego | ||||||
| Parametr | Symbol | Min | Typowy | Maks | Jednostka | Notatki |
| Średnia moc wyjściowa | PNA ZEWNĄTRZ | 1 | 6 | dBm | ||
| Środkowa długość fali | λc | 1320 | 1330 | 1340 | nm | GTS-B3296-40Dx |
| 1260 | 1270 | 1280 | GTS-B2396-40Dx | |||
| Szerokość widmowa (-20dB) | ∆λ | 1 | nm | |||
| Współczynnik tłumienia trybu bocznego | SMSR | 30 | dB | |||
| Współczynnik wymierania | Ostry dyżur | 3.5 | dB | |||
| Względna intensywność hałasu | RIN | -128 | dB/Hz | |||
| Strata sygnału optycznego | 12 | dB | ||||
| Kara za nadajnik i rozproszenie | TDP | 3.2 | dB | |||
| Nadajnik wyłączony. Zasilanie | PWYŁĄCZONY | -45 | dBm | |||
| Wyjściowy diagram oka | Zgodny z IEEE802.3ae | |||||
| Charakterystyka odbiornika optycznego | ||||||
| Parametr | Symbol | Min | Typowy | Maks | Jednostka | Notatki |
| Środkowa długość fali | λc | 1320 | 1340 | nm | GTS-B2396-40Dx | |
| 1260 | 1280 | GTS-B3296-40Dx | ||||
| czułość odbiornika | PSEN | -15 | dBm | Notatka 1 | ||
| Moc nasycenia wejściowego (przeciążenie) | PSOBOTA | 0,5 | dBm | |||
| Odbicie odbiornika | -12 | dB | ||||
| Poziom cofnięcia potwierdzenia LOS | STRATY | -17 | dBm | |||
| Poziom potwierdzenia LOS | LOSA | -30 | dBm | |||
| Histereza LOS | HYS | 0,5 | 6 | dB | ||
Notatka 1.Mierzone za pomocą PRBS 231-1 wzór testowy, @10,3125 Gbps, ER=4dB, BER<10-12
Często zadawane pytania
Q: Jesteś firmą handlową lub producentem?
Jesteśmy oryginalnym producentem.Możemy prowadzić działalność OEM/ODM.Nasza firma produkuje głównie transceiver SFP.
Q:Jakie są Twoje główne produkty??
PON, SFP, SFP+, SFP28, QSFP+, QSFP28, CFP/CFP2/CFP4, FC, Video SFP, 1x9, XFP, x2, Xenpak, seria transceiverów optycznych SFF, a także aktywny kabel optyczny, kabel bezpośredniego podłączenia, OSA i tak dalej NA.itp.
Q: Dlaczego wybieraćGigaOpto?
1. Szybka dostawa i niezwykłe usługi
2. Konkurencyjne ceny sprzedaży
3. Bogate doświadczenie we współpracy OEM i ODM
4. 100% nowych materiałów do produkcji i 100% niezawodnej jakości
Q: Jak możesz się zabezpieczyćAmiej jakość?
GigaOpto ma bogate doświadczenie w zapewnianiu klientom godnych zaufania usług wysokiej jakości, dzięki doskonałemu systemowi zarządzania jakością, wszystkie nasze produkty zostały w 100% przetestowane przed wysyłką.
Q:A co z gwarancjąDoCiscoSFP-10G-BX40UCkompatybilny moduł nadawczo-odbiorczy?
3-letnia gwarancja na nowe produkty i dożywotnia pomoc techniczna.
Q: Czy mogę otrzymać zamówienie próbne?Jakie jest Twoje MOQzCiscoSFP-10G-BX40UCkompatybilny moduł nadawczo-odbiorczy?
Tak, dostępne jest zamówienie próbne do testowania i sprawdzania jakości.Dopuszczalne są próbki mieszane, nasze MOQ to tylko jedna sztuka.
Q:Czy mogę użyć własnego logo, etykiety i opakowania?NACiscoSFP-10G-BX40UCkompatybilny moduł nadawczo-odbiorczy?
Tak, możemy pomóc Ci w promowaniu Twojej własnej marki transceiverów innych firm
Dostosowanie OEM: Twoje LOGO (etykietowanie);Twój P/N (Oznakowanie); Twój S/N (Oznakowanie);
Informacje EEPROM: Nazwa dostawcy: spersonalizowane informacje;P/N: dostosowałeś swoje informacje;S/N: dostosowałeś swoje informacje.
Q: Jakie są warunki płatności za moduł nadawczo-odbiorczy zgodny z Cisco SFP-10G-BX40U?
Akceptujemy T/T, Western Union, Paypal, L/C itp. W przypadku próbek: 100% płatności.Formalne zamówienie: 30% jako depozyt, 70% płatności salda przed wysyłką.Gigaopto może zgodzić się na bardziej elastyczne warunki ze stałymi klientami lub klientami ze specjalnymi dużymi zamówieniami lub produktami.
Q:Jak wysyłasz towar i ile czasu zajmuje dotarcie na miejsce?
Zazwyczaj wysyłamy za pośrednictwem DHL, UPS, FedEx lub TNT.Zwykle dotarcie na miejsce zajmuje 3-5 dni.
