Szczegóły Produktu:
|
| Nazwa: | Transceiver kompatybilny z Cisco | Długość fali: | 1550 nm |
|---|---|---|---|
| Transmisja kablowa: | 100KM | Budżet optyczny: | 24dB |
| interfejs: | dupleks LC | Słowa kluczowe: | Cisco SFP 10G ZR100 |
| Podkreślić: | 100 km światłowodowy moduł nadawczo-odbiorczy,1550nm światłowodowy moduł nadawczo-odbiorczy,kompatybilny z Cisco SFP-10G-ZR100 |
||

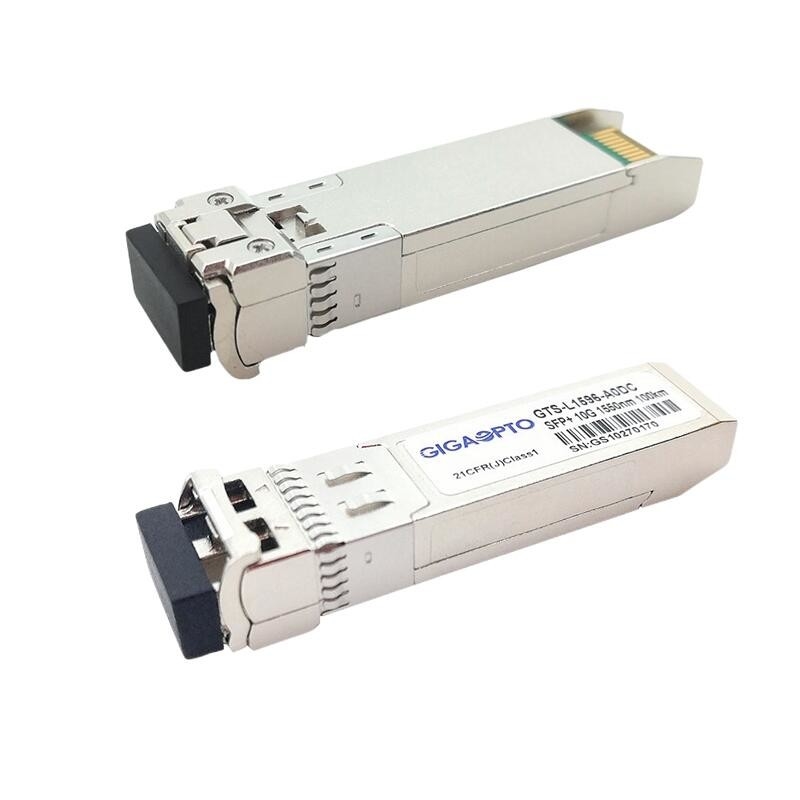

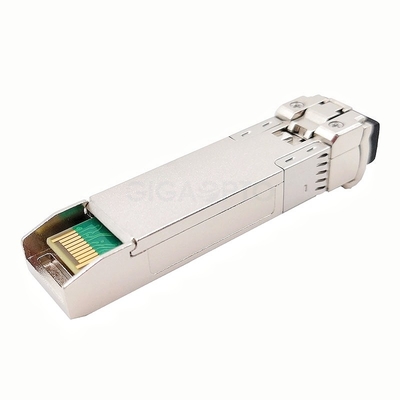

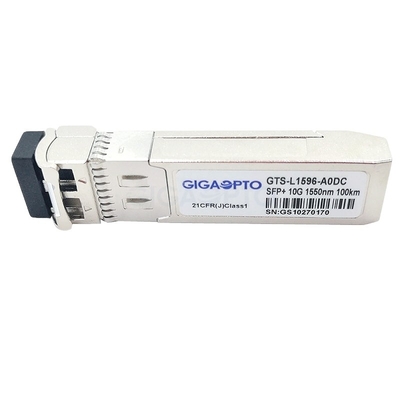

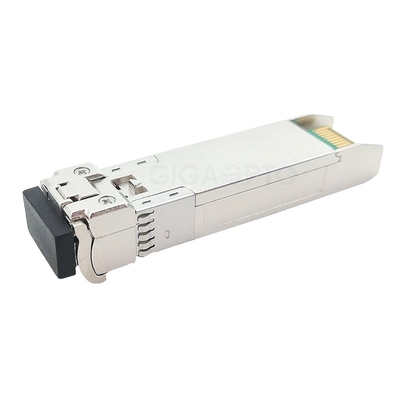

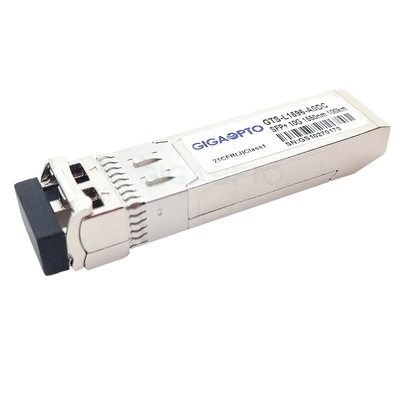

10GBASEmiZR100km1550nmKompatybilny z Cisco BłonnikModuł nadawczo-odbiorczyDlaSFP-10G-ZR100
Opis CiscoSFP 10G ZR100Moduł nadawczo-odbiorczy światłowodowy
Ten moduł nadawczo-odbiorczy zgodny z Cisco SFP-10G-ZR100 to wydajny i ekonomiczny moduł nadawczo-odbiorczy 10 Gb/s SFP+ eZR dla łączy 10 Gigabit Ethernet na bardzo duże odległości 100 km przez światłowód jednomodowy przy długości fali 1550 nm .
Ten moduł SFP-10G-ZR100 jest zgodny ze specyfikacjami SFP+ MSA (SFF-8431, SFF-8432, SFF-8472), specyfikacjami 10 Gigabit Ethernet (10GBASE-ZR/ZW według IEEE 802.3ae) i standardami 10G Fibre Channel.Cyfrowe monitorowanie diagnostyczne jest dostępne poprzez 2-przewodowy interfejs szeregowy, jak określono w SFF-8472.
Ten SFP-10G-ZR może bezproblemowo łączyć się z szeroką gamą urządzeń sieciowych Cisco, takich jak seria Cisco 3100 WS, seria Cisco 4500 WS, seria Cisco 4900, seria Cisco 5700 Air, Cisco 6000, seria Cisco 6800, seria Cisco C6800 , seria Cisco Nexus 2000, seria Cisco Nexus 3000, seria Cisco Nexus 5000, seria Cisco Nexus 7000, seria Cisco Nexus 9000, seria Cisco WS-C2960S, seria Cisco WS-C3560E, seria Cisco UCS itp.
SpecyfikacjaCiscoSFP 10G ZR100Moduł nadawczo-odbiorczy światłowodowy
| Kompatybilna marka | Cisco | P/N (nr części) | SFP-10G-ZR100 |
| Sprzedawca | Gigaopto | Typ | 10 Gb/s SFP+ |
| Długość fali | 1550nm | Odległość kabla | 100 km |
| Nadajnik | Lasera EML | Odbiorca | APD |
| Moc wyjściowa TX | 1 ~ 5 dBm | Czułość RX | < -25dBm |
| Budżet mocy | 26dB | Współczynnik wymierania | > 8,2 dB |
| Pobór energii | ≤1,8 W | Przeciążać | >-6dBm |
| Wsparcie DOM | Tak | Zakres temperatury | 0 do 70°C |
| OEM/ODM | Utrzymany | Gwarancja | 3 lata |
Uwaga: Jeśli transceiver dalekiego zasięgu jest używany w transmisji na małe odległości, należy dopasować go do odpowiedniego tłumika zgodnie z tabelą.
| Dystans | ≤ 10 km | ≤ 30 km | ≤ 50 km |
| Tłumik | 12dB | 10dB | 5dB |
CechyCiscoSFP 10G ZR100Moduł nadawczo-odbiorczy światłowodowy
AplikacjaCiscoSFP 10G ZR100Moduł nadawczo-odbiorczy światłowodowy
Charakterystyka elektryczna i optycznaCiscoSFP 10G ZR100Moduł nadawczo-odbiorczy światłowodowy
| SFP-10G-ER100Parametry elektryczne | ||||||
| Parametr | Symbol | Min | Typowy | Maks | Jednostka | Notatki |
| Całkowity prąd zasilania | ICC | 300 | mama | |||
| Nadajnik | ||||||
| Różnicowe napięcie wejściowe nadajnika | 180 | 1200 | mV | |||
| Tx_Fault Napięcie wyjściowe – wysokie | VOH | 2.4 | Vcc | V | LVTTL | |
| Tx_Fault Napięcie wyjściowe – niskie | VOL | 0 | 0,4 | V | LVTTL | |
| Tx_Disable Napięcie wejściowe — wysokie | VIH | 2 | Vcc | V | LVTTL | |
| Tx_Disable Napięcie wejściowe – niskie | VIL | 0 | 0,8 | V | LVTTL | |
| Impedancja różnicowa wejścia | 90 | 100 | 110 | Ω | ||
| Odbiorca | ||||||
| Różnicowe napięcie wyjściowe odbiornika | 300 | 850 | mV | |||
| Napięcie wyjściowe LOS – wysokie | VOH | 2.4 | Vcc | V | LVTTL | |
| LOS Napięcie wyjściowe – niskie | VOL | 0 | 0,4 | V | LVTTL | |
| Wyjściowa impedancja różnicowa | 90 | 100 | 110 | Ω | ||
| SFP-10G-ER100Charakterystyka nadajnika optycznego | |||||||
| Parametr | Symbol | Min | Typowy | Maks | Jednostka | Notatki | |
| Średnia moc wyjściowa | PNA ZEWNĄTRZ | 1 | 5 | dBm | |||
| Środkowa długość fali | λc | 1530 | 1550 | 1565 | nm | ||
| Szerokość widmowa (-20dB) | ∆λ | 1 | nm | ||||
| Współczynnik tłumienia trybu bocznego | SMSR | 30 | dB | ||||
| Współczynnik wymierania | Ostry dyżur | 8.2 | dB | ||||
| Względna intensywność hałasu | RIN | -128 | dB/Hz | ||||
| Optyczny czas narastania/opadania | TR/TF | 28 | 50 | ps | |||
| Kara za nadajnik i rozproszenie | TDP | 2 | dB | ||||
| Nadajnik wyłączony. Zasilanie | PWYŁĄCZONY | -30 | dBm | ||||
| Wyjściowy diagram oka | Zgodny z IEEE802.3ae | ||||||
| Charakterystyka odbiornika optycznego | |||||||
| Parametr | Symbol | Min | Typowy | Maks | Jednostka | Notatki | |
| Środkowa długość fali | λc | 1260 | 1610 | nm | |||
| czułość odbiornika | PSEN | -25 | dBm | 1 | |||
| Moc nasycenia wejściowego (przeciążenie) | PSOBOTA | -6 | dBm | ||||
| Odbicie odbiornika | -12 | dB | |||||
| Poziom cofnięcia potwierdzenia LOS | STRATY | -26 | dBm | ||||
| Poziom potwierdzenia LOS | LOSA | -38 | dBm | ||||
| Histereza LOS | HYS | 0,5 | 6 | dB | |||
Notatka 1.Zmierzono za pomocą PRBS231-1 wzór, @10,3125 Gb/s, ER=8,2dB, BER=1x10-12.
Zarys pakietuCiscoSFP 10G ZR100Moduł nadawczo-odbiorczy światłowodowy
Wymiary podano w milimetrach.Wszystkie wymiary wynoszą ± 0,1 mm, chyba że określono inaczej.(Jednostka: mm)
Często zadawane pytania
Q: Jesteś firmą handlową lub producentem?
Jesteśmy oryginalnym producentem.Możemy prowadzić działalność OEM/ODM.Nasza firma produkuje głównie transceiver SFP.
Q:Jakie są Twoje główne produkty??
PON, SFP, SFP+, SFP28, QSFP+, QSFP28, CFP/CFP2/CFP4, FC, Video SFP, 1x9, XFP, x2, Xenpak, seria transceiverów optycznych SFF, a także aktywny kabel optyczny, kabel bezpośredniego podłączenia, OSA i tak dalej NA.itp.
Q: Dlaczego wybieraćGigaOpto?
1. Szybka dostawa i niezwykłe usługi
2. Konkurencyjne ceny sprzedaży
3. Bogate doświadczenie we współpracy OEM i ODM
4. 100% nowych materiałów do produkcji i 100% niezawodnej jakości
Q: Jak możesz się zabezpieczyćAmiej jakość?
GigaOpto ma bogate doświadczenie w zapewnianiu klientom godnych zaufania usług wysokiej jakości, dzięki doskonałemu systemowi zarządzania jakością, wszystkie nasze produkty zostały w 100% przetestowane przed wysyłką.
Q:A co z gwarancjątegoCiscoSFP 10G ZR100Moduł nadawczo-odbiorczy światłowodowy?
3-letnia gwarancja na nowe produkty i dożywotnia pomoc techniczna.
Q: Czy mogę otrzymać zamówienie próbne?Jakie jest Twoje MOQdla tegoCiscoSFP 10G ZR100Moduł nadawczo-odbiorczy światłowodowy?
Tak, dostępne jest zamówienie próbne do testowania i sprawdzania jakości.Dopuszczalne są próbki mieszane, nasze MOQ to tylko jedna sztuka.
Q:Czy mogę użyć własnego logo, etykiety i opakowania?na toCiscoSFP 10G ZR100Moduł nadawczo-odbiorczy światłowodowy?
Tak, możemy pomóc Ci w promowaniu Twojej własnej marki transceiverów innych firm
Dostosowanie OEM: Twoje LOGO (etykietowanie);Twój P/N (Oznakowanie); Twój S/N (Oznakowanie);
Informacje EEPROM: Nazwa dostawcy: spersonalizowane informacje;P/N: dostosowałeś swoje informacje;S/N: dostosowałeś swoje informacje.
Q:Czym sąwarunki płatnościdla tegoCiscoSFP 10G ZR100Moduł nadawczo-odbiorczy światłowodowy?
Akceptujemy T/T, Western Union, Paypal, L/C itp. W przypadku próbek: 100% płatności.Formalne zamówienie: 30% jako depozyt, 70% płatności salda przed wysyłką.Gigaopto może zgodzić się na bardziej elastyczne warunki ze stałymi klientami lub klientami ze specjalnymi dużymi zamówieniami lub produktami.
Q:Jak wysyłasz towar i ile czasu zajmuje dotarcie na miejsce?
Zazwyczaj wysyłamy za pośrednictwem DHL, UPS, FedEx lub TNT.Zwykle dotarcie na miejsce zajmuje 3-5 dni.
