Szczegóły Produktu:
|
| Nazwa produktu: | Transceiver kompatybilny z Cisco | Długość fali: | 1550 nm |
|---|---|---|---|
| Dystans: | 80 km | Część: | EML+APD |
| Aplikacja: | Ethernet 10G | Słowa kluczowe: | Cisco SFP-10G-ZR |
| Podkreślić: | Transceivery kompatybilne z Cisco 10GBASE-ZR,Transceivery kompatybilne z Cisco 1550nm,SMF SFP-10G-ZR |
||

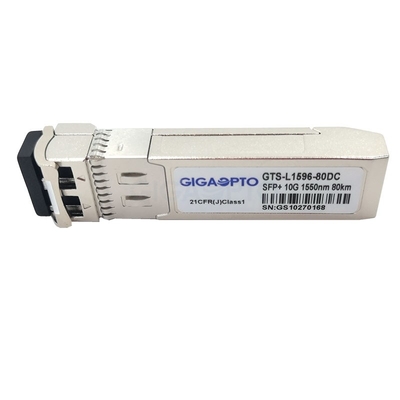

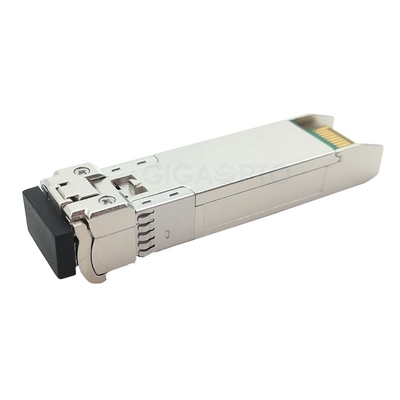

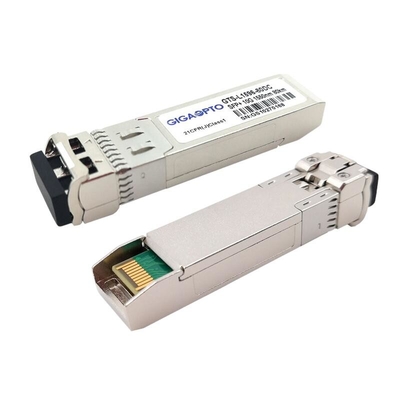

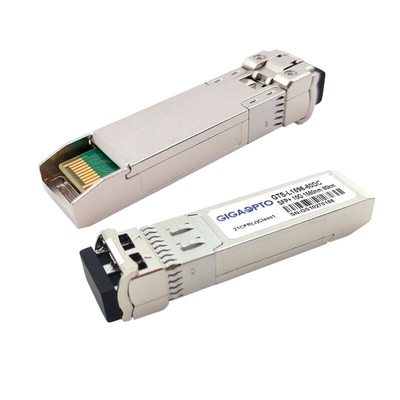

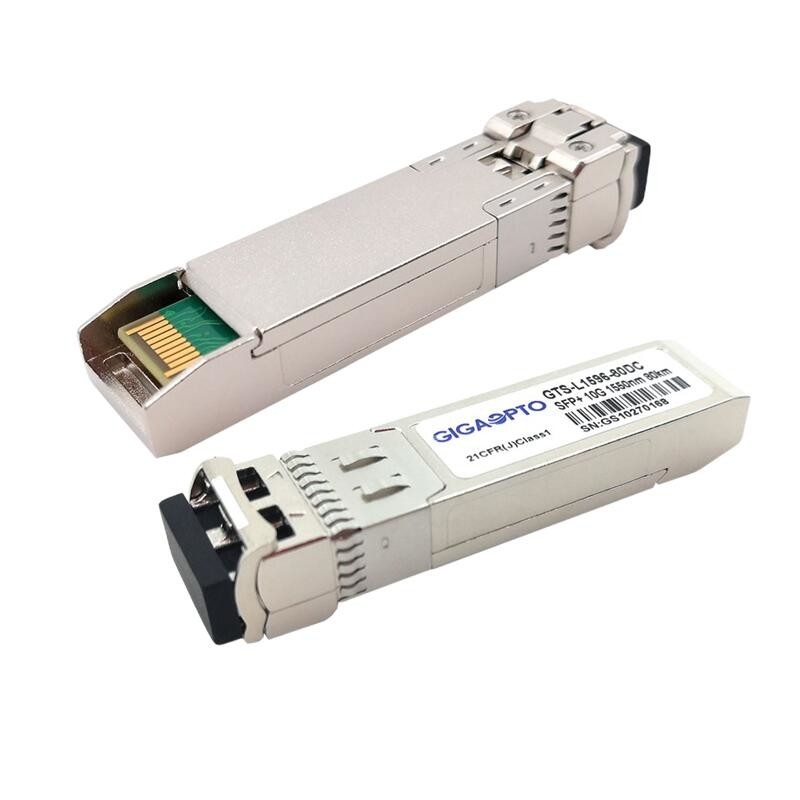

Transceiver zgodny z Cisco 1550nm 10GBASE-ZR, 80 km SMF dlaSFP-10G-ZR
Opis Cisco SFP-10G-ZR Kompatybilny nadajnik-odbiornik
Ten transceiver zgodny z siecią Cisco SFP-10G-ZR zapewnia przepustowość 10GBase-ZR/ZW (10,3125 Gbps/9,953 Gbps) do 80 km w kablu optycznym G.652 z podwójnym włóknem jednomodowym (SMF) przy długości fali 1550 nm przez LC złącze.
Moduł SFP-10G-ZR składa się z trzech sekcji: najwyższej jakości nadajnika laserowego EML chłodzonego długością fali 1550 nm oraz fotodiody APD zintegrowanej z przedwzmacniaczem transimpedancyjnym (TIA) i jednostką sterującą MCU. Wszystkie moduły spełniają wymagania bezpieczeństwa lasera klasy 1.
Moduł jest zgodny ze specyfikacjami SFP+ MSA (SFF-8431, SFF-8432, SFF-8472), specyfikacjami 10 Gigabit Ethernet (10GBASE-ZR/ZW według IEEE 802.3ae) i standardami 10G Fibre Channel.Jest wyposażony w 20-pinowe złącze SFP, które umożliwia podłączanie podczas pracy.
Cyfrowe monitorowanie diagnostyczne jest dostępne poprzez 2-przewodowy interfejs szeregowy, jak określono w SFF-8472.Ten transceiver SFP-10G-ZR charakteryzujący się niskim zużyciem energii i dużą szybkością idealnie nadaje się do centrów danych, sieci Ethernet 10G i Fibre Channel itp.
Każdy transceiver jest w 100% sprawdzany optycznie i testowany pod kątem jakości, niezawodności i kompatybilności przed wysyłką.Ten SFP-10G-ZR może bezproblemowo łączyć się z szeroką gamą urządzeń sieciowych Cisco, takich jak seria Cisco 3100 WS, seria Cisco 4500 WS, seria Cisco 4900, seria Cisco 5700 Air, Cisco 6000, seria Cisco 6800, seria Cisco C6800 , seria Cisco Nexus 2000, seria Cisco Nexus 3000, seria Cisco Nexus 5000, seria Cisco Nexus 7000, seria Cisco Nexus 9000, seria Cisco WS-C2960S, seria Cisco WS-C3560E, seria Cisco UCS itp.
SpecyfikacjaCisco SFP-10G-ZR Kompatybilny nadajnik-odbiornik
| Kompatybilna marka | Cisco | P/N (nr części) | SFP-10G-ZR |
| Sprzedawca | Gigaopto | Typ | 10 Gb/s SFP+ |
| Długość fali | 1550nm | Zasięg kabla | 80 km @ G.652 |
| Interfejs | LC | Rodzaj kabla | SMF |
| Typ LD | Lasera EML | Typ PD | APD |
| Moc wyjściowa TX | 0 ~ 5 dBm | Czułość RX | < -23dBm |
| Budżet optyczny (dB) | 23 dB | Zew.Stosunek | > 9dB |
| Pobór energii | ≤1,5 W | Przeciążenie nasycenia | >-7dBm |
| Wsparcie DOM | Tak | Zakres temperatury | 0 do 70°C |
Uwaga: Jeśli transceiver dalekiego zasięgu jest używany w transmisji na małe odległości, należy dopasować go do odpowiedniego tłumika zgodnie z tabelą.
| Dystans | ≤ 10 km | ≤ 30 km | ≤ 50 km |
| Tłumik | 12dB | 10dB | 5dB |
CechyCisco SFP-10G-ZR Kompatybilny nadajnik-odbiornik
AplikacjaCisco SFP-10G-ZR Kompatybilny nadajnik-odbiornik
Charakterystyka elektryczna i optycznaCisco SFP-10G-ZR Kompatybilny nadajnik-odbiornik
| Parametr | Symbol | Min | Typowy | Maks | Jednostka | Notatki | |
| Nadajnik | |||||||
| Środkowa długość fali | λc | 1530 | 1550 | 1565 | nm | ||
| Szerokość widmowa (-20dB) | Δλ | 1 | nm | ||||
| Współczynnik tłumienia trybu bocznego | SMSR | 30 | - | dB | |||
| Średnia moc wyjściowa | Pna zewnątrz | 0 | +4 | dBm | 1 | ||
| Współczynnik wymierania | Ostry dyżur | 6,0 | dB | ||||
| Różnica wahań wejścia danych | VW | 180 | 850 | mV | 2 | ||
| Impedancja różnicowa wejścia | ZW | 90 | 100 | 110 | Ω | ||
|
TX Wyłącz |
Wyłączyć | 2.0 | Vcc | V | |||
| Włączać | 0 | 0,8 | V | ||||
|
Błąd TX |
Wada | 2.0 | Vcc | V | |||
| Normalna | 0 | 0,8 | V | ||||
| Odbiorca | |||||||
| Środkowa długość fali | λc | 1260 | 1600 | nm | |||
| czułość odbiornika | -23 | dBm | 3 | ||||
| Przeciążenie odbiornika | -7 | dBm | 3 | ||||
| LOS cofnij potwierdzenie | LOSD | -24 | dBm | ||||
| Twierdzenie LOS | LOSA | -35 | dBm | ||||
| Histereza LOS | 0,5 | 4 | dB | ||||
| Różnica wahań sygnału wyjściowego danych | Vna zewnątrz | 300 | 900 | mV | 4 | ||
|
LOS |
Wysoki | 2.0 | Vcc | V | |||
| Niski | 0,8 | V | |||||
Uwagi:
1. Moc optyczna zostaje uruchomiona w SMF.
2. Wejście PECL, wewnętrznie sprzężone prądem przemiennym i zakończone.
3. Zmierzono za pomocą wzorca testowego PRBS 231-1 przy 10,312 Gb/s, BER ≤1×10-12.
4. Wewnętrznie sprzężony prądem przemiennym.
Wymiary mechaniczneCisco SFP-10G-ZR Kompatybilny nadajnik-odbiornik
Wymiary podano w milimetrach.Wszystkie wymiary wynoszą ± 0,1 mm, chyba że określono inaczej.(Jednostka: mm)
Często zadawane pytania
Q: Czy jesteś fabryką lub firmą handlową?
Shenzhen GigaOpto Technology Co., Ltd jest wyspecjalizowanym producentem transceiverów optycznych od 155Mbps do 100Gbps, obejmujących PON, SFP, SFP+, SFP28, QSFP+, QSFP28, CFP/CFP2/CFP4, FC, Video SFP, 1x9, XFP, x2, Xenpak , seria transceiverów optycznych SFF, a także aktywny kabel optyczny, kabel do bezpośredniego podłączania, OSA i tak dalej.itp.
Q:Czy mogę otrzymać zamówienie próbne?Jakie jest Twoje MOQDoCisco SFP-10G-ZR Kompatybilny nadajnik-odbiornik?
Tak, przyjmujemy przykładowe zamówienia w celu przetestowania i sprawdzenia jakości.Dopuszczalne są próbki mieszane, nie mamy MOQ, dostępna jest 1 próbka.
Q:Czy Twoje transceivery są kompatybilne??
Tak, wszystkie nasze kompatybilne moduły optyczne testują kompatybilność z różnymi markami sprzętu sieciowego, takimi jak Cisco, Juniper, HP, Huawei, Alcatel-Lucent, H3C i nie tylko.
Q: Jak możesz się zabezpieczyćAmiej jakośćtegoCisco SFP-10G-ZR Kompatybilny nadajnik-odbiornik?
GigaOpto ma bogate doświadczenie w zapewnianiu klientom godnych zaufania usług wysokiej jakości, dzięki doskonałemu systemowi zarządzania jakością, wszystkie nasze produkty zostały w 100% przetestowane przed wysyłką.
Q:Jaki jest zakres temperatur pracyow Cisco SFP-10G-ZR Kompatybilny nadajnik-odbiornik?
Komercyjny zakres temperatur (Com.): 0 do 70 ℃
Rozszerzony zakres temperatur (zewnętrzny): -20 do 85 ℃
Zakres temperatur przemysłowych (Ind.): -40 do 85 ℃
Q:Czy możesz przyjmować zamówienia OEM/ODM?
Tak, prosimy o przesłanie zapytania do nas, abyśmy mogli przeprowadzić szczegółową dyskusję.
Q:Jaki jest czas realizacjiow Cisco SFP-10G-ZR Kompatybilny nadajnik-odbiornik?
W przypadku zwykłych produktów przechowujemy zapasy, możemy wysłać około 3 dni po otrzymaniu płatności.W przypadku dużych ilości i produktów specjalnych prosimy o sprawdzenie czasu realizacji u naszego przedstawiciela handlowego.
Q: Jaka jest Twoja obsługa posprzedażna?
Wszyscy nasi klienci mogą uzyskać trzyletnią gwarancję jakości i dożywotnią pomoc techniczną.
