Szczegóły Produktu:
|
| Nazwa: | Transceiver SFP+ Cisco | Długość fali: | 1550 nm |
|---|---|---|---|
| Dystans: | 40KM | Złącze: | LC |
| Budżet mocy: | 15dB | Aplikacja: | 10G Ethernet/kanał światłowodowy |
| Podkreślić: | Moduły nadawczo-odbiorcze Cisco 1550 nm,moduły nadawczo-odbiorcze Cisco 10Gbase-ER,transceivery kompatybilne z FCC CISCO |
||

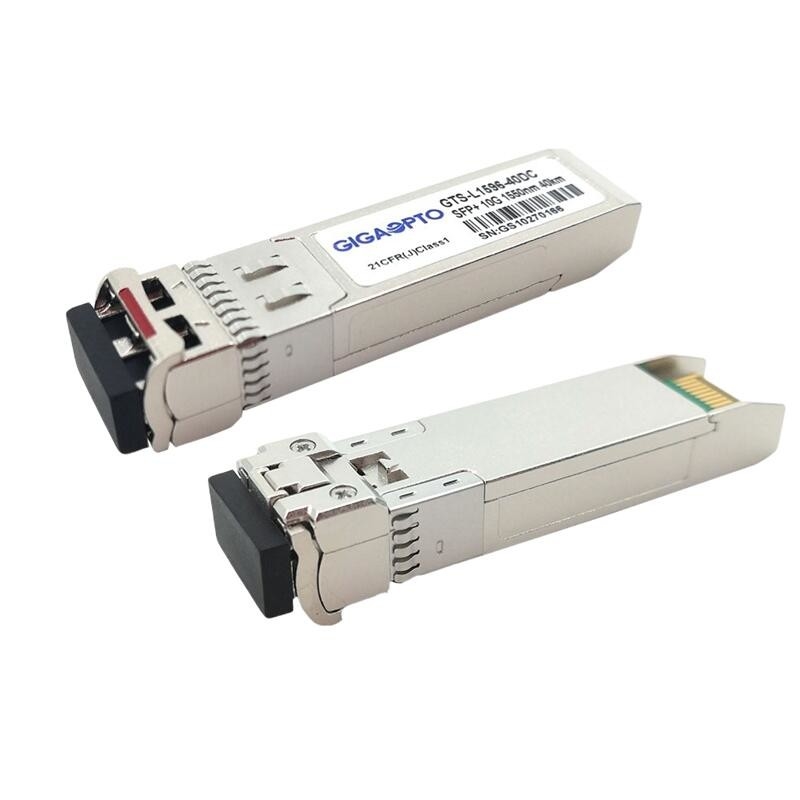

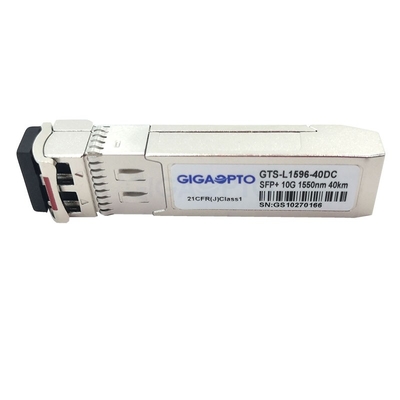

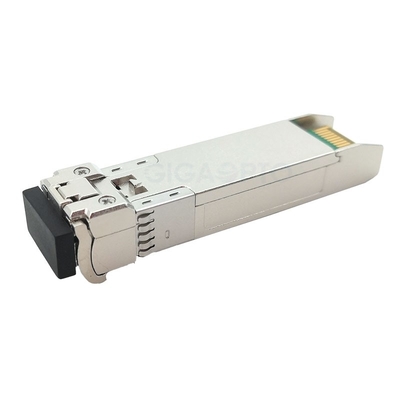

Moduły nadawczo-odbiorcze kompatybilne z Cisco 1550nm 10Gbase-ER dlaSFP-10G-ER
Opis modułów nadawczo-odbiorczych zgodnych z Cisco dlaSFP-10G-ER
Ten transceiver optyczny zgodny z Cisco SFP-10G-ER jest produkowany z wysokiej jakości komponentów i ściśle testowany pod kątem spełnienia lub przekroczenia oryginalnych specyfikacji producenta i zoptymalizowany pod kątem zastosowań w sieciach centrów danych.Zapewnia przepustowość 10GBase-ER/EW (10,3125 Gbps/9,953 Gbps) na dystansie do 40 km za pośrednictwem dwuwłóknowego kabla optycznego G.652 jednomodowego (SMF) o długości fali 1550 nm za pośrednictwem złącza LC.
Ten moduł SFP-10G-ER składa się z lasera 1550 EML, PIN-u InGaAs i przedwzmacniacza w wysoce zintegrowanym podzespole optycznym, wszystkie moduły spełniają wymagania bezpieczeństwa lasera klasy 1.
Cyfrowe monitorowanie diagnostyczne (DDM/DOM) jest dostępne poprzez 2-przewodowy interfejs szeregowy, jak określono w SFF-8472, który zapewnia monitorowanie w czasie rzeczywistym temperatury transiwera, prądu polaryzacji lasera, mocy optycznej, odbieranej mocy optycznej i napięcia zasilania transceivera
Ten moduł optyczny SFP-10G-ER jest zaprogramowany tak, aby był kompatybilny z szeroką gamą urządzeń sieciowych Cisco, takich jak seria Cisco 3100 WS, seria Cisco 4500 WS, seria Cisco 4900, seria Cisco 5700 Air, Cisco 6000, seria Cisco 6800, Cisco Seria C6800, seria Cisco Nexus 2000, seria Cisco Nexus 3000, seria Cisco Nexus 5000, seria Cisco Nexus 7000, seria Cisco Nexus 9000, seria Cisco WS-C2960S, seria Cisco WS-C3560E, seria Cisco UCS itp.
SpecyfikacjaModułów nadawczo-odbiorczych kompatybilnych z Cisco dlaSFP-10G-ER
| Kompatybilna marka | Cisco | P/N | SFP-10G-ER |
| Sprzedawca | Gigaopto | Typ | 10 Gb/s SFP+ |
| Długość fali | 1550nm | Maksymalny zasięg | 40 km |
| Typ złącza | Dwupoziomowy LC | Rodzaj kabla | światłowód jednomodowy |
| Typ LD | Lasera EML | Typ odbiornika | SZPILKA |
| TX Średnia moc | -1~3dBm | Czułość RX | <-16dBm |
| Budżet mocy | 15dB | Współczynnik wymierania | > 8,2 dB |
| Pobór energii | ≤1,5 W | Przeciążenie RX | > 0,5 dBm |
| Wsparcie DOM | Utrzymany | Zakres temperatury | 0 do 70°C (32 do 158°F) |
Uwaga: Jeśli transceiver dalekiego zasięgu jest używany w transmisji na małe odległości, należy dopasować go do odpowiedniego tłumika zgodnie z tabelą.
| Dystans | ≤ 5 km | ≤ 10 km | ≤ 20 km |
| Tłumik | 7dB | 5dB | 3dB |
CechyModułów nadawczo-odbiorczych kompatybilnych z Cisco dlaSFP-10G-ER
AplikacjaModułów nadawczo-odbiorczych kompatybilnych z Cisco dlaSFP-10G-ER
Charakterystyka elektryczna i optycznaModułów nadawczo-odbiorczych kompatybilnych z Cisco dlaSFP-10G-ER
| Parametry elektryczne | ||||||
| Parametr | Symbol | Min | Typowy | Maks | Jednostka | Notatki |
| Całkowity prąd zasilania | ICC | 300 | mama | |||
| Nadajnik | ||||||
| Różnicowe napięcie wejściowe nadajnika | 180 | 1200 | mV | |||
| Tx_Fault Napięcie wyjściowe – wysokie | VOH | 2.4 | Vcc | V | LVTTL | |
| Tx_Fault Napięcie wyjściowe – niskie | VOL | 0 | 0,4 | V | LVTTL | |
| Tx_Disable Napięcie wejściowe — wysokie | VIH | 2 | Vcc | V | LVTTL | |
| Tx_Disable Napięcie wejściowe – niskie | VIL | 0 | 0,8 | V | LVTTL | |
| Impedancja różnicowa wejścia | 90 | 100 | 110 | Ω | ||
| Odbiorca | ||||||
| Różnicowe napięcie wyjściowe odbiornika | 300 | 850 | mV | |||
| Napięcie wyjściowe LOS – wysokie | VOH | 2.4 | Vcc | V | LVTTL | |
| LOS Napięcie wyjściowe – niskie | VOL | 0 | 0,4 | V | LVTTL | |
| Wyjściowa impedancja różnicowa | 90 | 100 | 110 | Ω | ||
| Charakterystyka nadajnika optycznego | |||||||
| Parametr | Symbol | Min | Typowy | Maks | Jednostka | Notatki | |
| Średnia moc wyjściowa | PNA ZEWNĄTRZ | -1 | +3 | dBm | |||
| Środkowa długość fali | λc | 1530 | 1550 | 1565 | nm | ||
| Szerokość widmowa (-20dB) | ∆λ | 1 | nm | ||||
| Współczynnik tłumienia trybu bocznego | SMSR | 30 | dB | ||||
| Współczynnik wymierania | Ostry dyżur | 8.2 | dB | ||||
| Względna intensywność hałasu | RIN | -128 | dB/Hz | ||||
| Optyczny czas narastania/opadania | TR/TF | 28 | 50 | ps | |||
| Kara za nadajnik i rozproszenie | TDP | 2 | dB | ||||
| Nadajnik wyłączony. Zasilanie | PWYŁĄCZONY | -30 | dBm | ||||
| Wyjściowy diagram oka | Zgodny z IEEE802.3ae | ||||||
| Charakterystyka odbiornika optycznego | |||||||
| Parametr | Symbol | Min | Typowy | Maks | Jednostka | Notatki | |
| Środkowa długość fali | λc | 1260 | 1610 | nm | |||
| czułość odbiornika | PSEN | -16 | dBm | 1 | |||
| Moc nasycenia wejściowego (przeciążenie) | PSOBOTA | 0,5 | dBm | ||||
| Odbicie odbiornika | -12 | dB | |||||
| Poziom cofnięcia potwierdzenia LOS | STRATY | -17 | dBm | ||||
| Poziom potwierdzenia LOS | LOSA | -30 | dBm | ||||
| Histereza LOS | HYS | 0,5 | 6 | dB | |||
Notatka 1.Zmierzono za pomocą PRBS231-1 wzór, @10,3125 Gb/s, ER=8,2dB, BER=1x10-12.
Zarys pakietuModułów nadawczo-odbiorczych kompatybilnych z Cisco dlaSFP-10G-ER
Wymiary podano w milimetrach.Wszystkie wymiary wynoszą ± 0,1 mm, chyba że określono inaczej.(Jednostka: mm)
Często zadawane pytania
Q:Dlaczego właśnie my?
GigaOpto jest wiodącym światowym dostawcą transceiverów optycznych i mamy około 10-letnie doświadczenie w tej dziedzinie.Nasza przewaga.
Q:Czy Twoje transceivery są kompatybilne?
Tak, wszystkie nasze kompatybilne moduły optyczne testują kompatybilność z różnymi markami sprzętu sieciowego, takimi jak Cisco, Juniper, Arista, HP, Huawei, Alcatel-Lucent Nokia, H3C i nie tylko.
P: Czy mogę otrzymać zamówienie próbne?Modułów nadawczo-odbiorczych kompatybilnych z Cisco dlaSFP-10G-ER?Jakie jest Twoje MOQ?
Tak, przyjmujemy przykładowe zamówienia w celu przetestowania i sprawdzenia jakości.Dopuszczalne są próbki mieszane. Nie mamy MOQ, dostępna jest 1 próbka.
Q:Jakie są warunki płatnościDote moduły nadawczo-odbiorcze kompatybilne z Cisco dla SFP-10G-ER?
Zwykle potrzebujemy przedpłaty za pośrednictwem T/T, West Union lub Paypal.
Może również obsługiwać warunki akredytywy i kredytu.
Q:Czy mogę zwrócić produkty, jeśli wystąpią problemy z jakością?z tymModuły nadawczo-odbiorcze kompatybilne z Cisco dlaSFP-10G-ER?
Tak, jeśli wystąpi problem z jakością, możemy zaakceptować bezpłatną wymianę.
Q:Czy mogę użyć własnego logo i etykiety?na tychModuły nadawczo-odbiorcze kompatybilne z Cisco dlaSFP-10G-ER?
Tak, możemy świadczyć usługi OEM i wytwarzać produkty z własną etykietą.
