Szczegóły Produktu:
|
| Nazwa produktu: | Nadajnik-odbiornik 32GFC LW | Opakowania: | SFP28 |
|---|---|---|---|
| Szybkość transmisji danych (Gb/s): | 32 Gb/s | Długość fali: | 1310nm |
| Dystans: | 10KM | Komponenty optyczne: | DFB/PIN |
| Interfejs: | Podwójny LC | słowa kluczowe: | Transceiver 32GFC LW Fibre Channel |
| Podkreślić: | Transceiver Fibre Channel SFP28,Transceiver Fibre Channel 1310nm,SMF 32G FC |
||

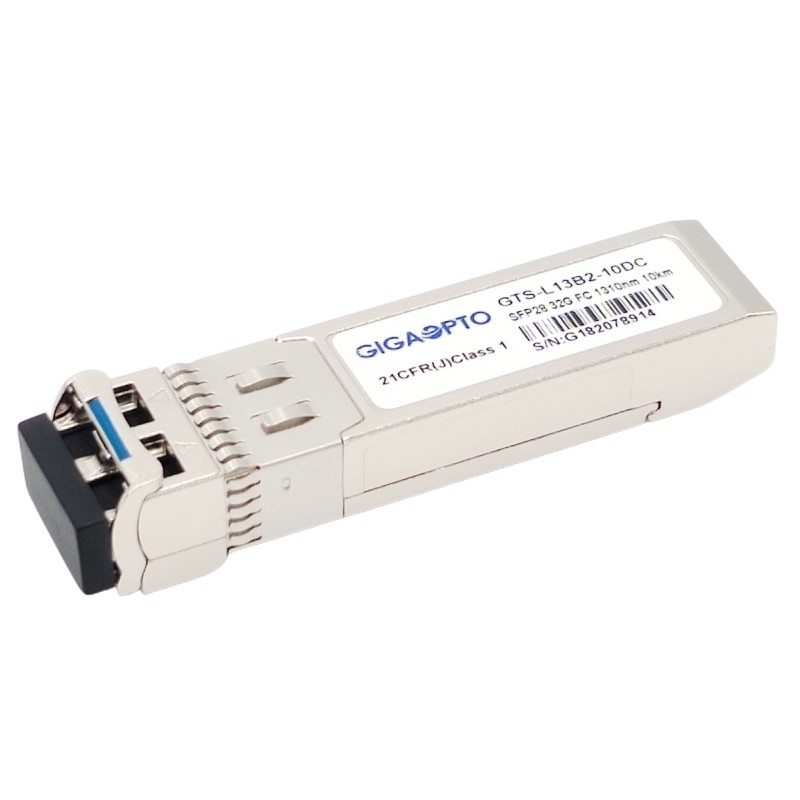

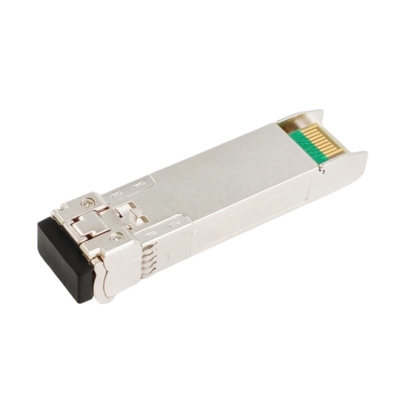

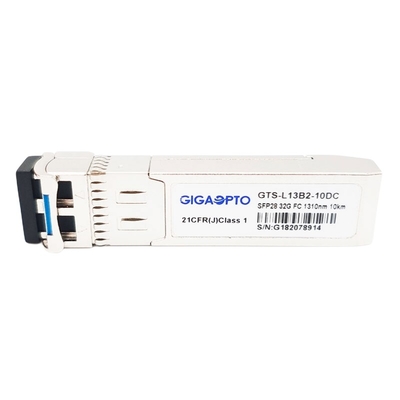

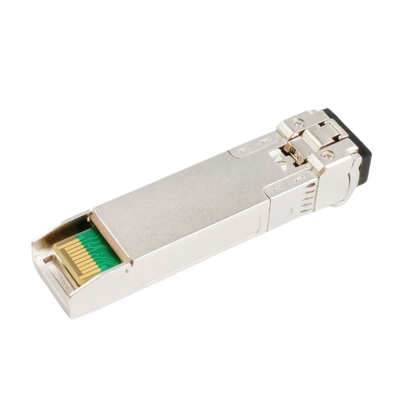

32G SMF 1310nm 10km Moduł nadawczo-odbiorczy Fibre Channel SFP28 LC DOM
Opis
Ten 32GFC SFP28 LW to jednokanałowy, podłączany podczas pracy transceiver do zastosowań 32GFC i 25G Ethernet.Działa przy nominalnej długości fali 1310nm i obsługuje 8G/16G/32G Fibre Channel (FC) i 25G Ethernet, odpowiednie dla sieci pamięci masowej (SAN), łączy centrum danych do 10 km przez światłowód jednomodowy.
Transceiver składa się z trzech sekcji: nadajnika laserowego 1310nm DFB, fotodiody PIN zintegrowanej z przedwzmacniaczem transimpedancyjnym (TIA) oraz jednostki sterującej MCU.Wszystkie moduły spełniają wymagania bezpieczeństwa laserowego klasy I.
Transceiver światłowodowy 32G Fibre Channel (32GFC) o długiej długości fali obsługuje diagnostykę optyczną DDM/DOM, która zapewnia informacje diagnostyczne w czasie rzeczywistym na temat aktualnych warunków pracy.
Jest w pełni zgodny ze specyfikacjami SFF-8431 i SFF-8472 Multi Source Agreement (MSA), RoHS, 32G Fibre Channel (28,05 Gb/s), 16G Fibre Channel (14,025 Gb/s), 8G Fibre Channel (8,5 Gb/s).
Specyfikacja
| Produkt | 32GFC LW | Numer części | GTS-L13B2-10DC |
| Współczynnik kształtu | SFP28 | Maksymalna szybkość transmisji danych | 28,05 Gb/s |
| Długość fali | 1310nm | Maksymalna odległość kabla | 10km |
| Złącze | Dupleks LC | Głoska bezdźwięczna | FRP |
| Typ nadajnika | DFB | Typ odbiornika | SZPILKA |
| Napięcie zasilania | 3,3V | Prąd zasilania | <400mA |
| Moc nadajnika | -7~2dBm | czułość odbiornika | <-11,6 dBm |
| Wskaźnik wymierania | >4dB | Przeciążenie odbiornika | <2dBm |
| Zakres temperatury | 0 do 70°C (32 do 158°F) | Gwarancja | 3 lata |
| OEM/ODM | Utrzymany | Cyfrowe monitorowanie diagnostyczne | Wspierać się |
Cechy
Aplikacja
Charakterystyka optyczna i elektryczna
| Parametr | Symbol | Min | Typowy | Maks. | Jednostka | Uwagi | |
| Nadajnik | |||||||
| Środkowa długość fali | λc | 1270 | 1310 | 1350 | Nm | ||
| Szerokość widmowa (-20dB) | λ | 1 | Nm | ||||
| Współczynnik tłumienia trybu bocznego | SMSR | 30 | - | dB | |||
| Średnia moc wyjściowa | Pna zewnątrz | -7 | 2 | dBm | 1 | ||
| Wskaźnik wymierania | ER | 4 | dB | ||||
| Różnica wychylenia danych wejściowych | VW | 180 | 850 | mV | 2 | ||
| Wejściowa impedancja różnicowa | ZW | 90 | 100 | 110 | Ω | ||
|
Wyłącz transmisję |
Wyłączyć | 2,0 | Vcc | V | |||
| Włączać | 0 | 0,8 | V | ||||
|
Błąd TX |
Wada | 2,0 | Vcc | V | |||
| Normalna | 0 | 0,8 | V | ||||
| Odbiorca | |||||||
| Środkowa długość fali | λc | 1260 | 1600 | Nm | |||
| czułość odbiornika | -11,6 | dBm | 3 | ||||
| Przeciążenie odbiornika | 2 | dBm | 3 | ||||
| LOS Cofnięcie potwierdzenia | LOSD | -15 | dBm | ||||
| LOS Assert | LOSA | -30 | dBm | ||||
| Histereza LOS | 0,5 | dB | |||||
| Różnica wychylenia danych wyjściowych | Vna zewnątrz | 300 | 900 | mV | 4 | ||
|
LOS |
Wysoki | 2,0 | Vcc | V | |||
| Niski | 0,8 | V | |||||
Uwagi:
1. Moc optyczna jest uruchamiana w SMF.
2. Wejście PECL, wewnętrznie sprzężone AC i zakończone.
3. Mierzone wzorcem testowym PRBS 231-1 @25,08Gps, BER ≤1×10-6.
4. Wewnętrznie sprzężony AC.
Zgodność
Wszystkie GigaoptoGTS-L13B2-10DCOptyczne moduły nadawczo-odbiorcze są typu open source, mogą być zakodowane, aby były w pełni kompatybilne z urządzeniami głównego nurtu, zapoznaj się z poniższym formularzem, aby uzyskać więcej kompatybilności produktów, skontaktuj się z nami.
| Odpowiednia kompatybilna marka/numer części | |||
| Marka | Numer części | Marka | Numer części |
| Gigaopto | GTS-L13B2-10DC | QLogic | SFP32-LR-SP-C |
| Cisco | DS-SFP-FC32G-LW | Brokat | XBR-000238 |
