Szczegóły Produktu:
|
| Nazwa produktu: | Nadajnik-odbiornik 32GFC SW | Współczynnik kształtu: | SFP28 |
|---|---|---|---|
| Szybkość transmisji danych (Gb/s): | 28,05 Gb/s | Długość fali: | 850nm |
| Dystans: | 100m | Komponenty optyczne: | VCSEL/PIN |
| Interfejs: | Podwójny LC | słowa kluczowe: | 32G Fibre Channel, 32G SW 100m Moduł nadawczo-odbiorczy |
| Podkreślić: | Moduł nadawczo-odbiorczy 32GFC SFP28,moduł nadawczo-odbiorczy SFP28 850 nm,kanał światłowodowy 32G |
||

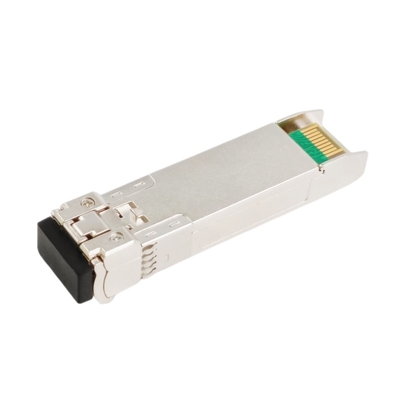

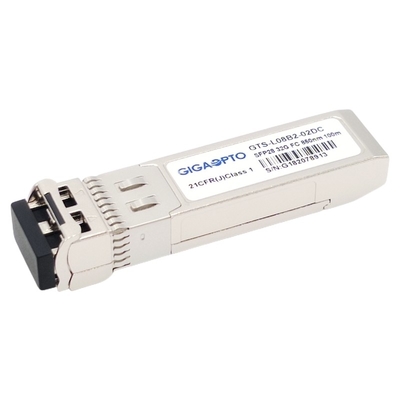

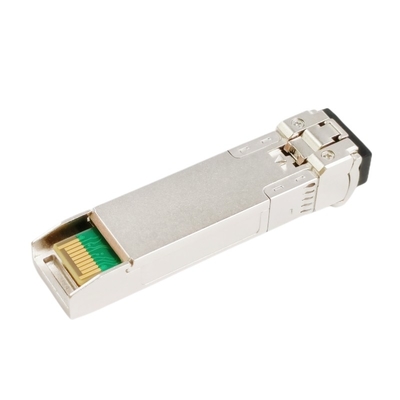

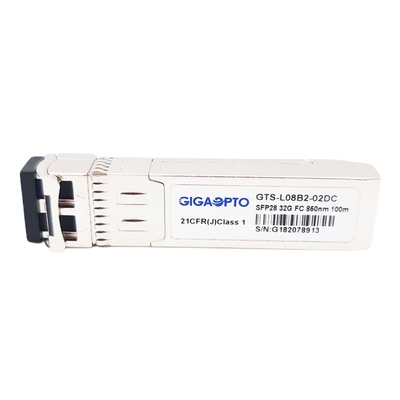

32GFC SW 100m Transceiver do sieci pamięci masowej
Opis
Te transceivery 32GFC SW są przeznaczone do zastosowań o krótkim zasięgu Fibre Channel 8G/16G/32G (8GFC/16GFC/32GFC).
Wyposażony w niezawodny nadajnik laserowy VCSEL 850 nm, fotodiodę PIN o wysokiej czułości zintegrowaną z przedwzmacniaczem transimpedancyjnym (TIA) i jednostką sterującą MCU, maksymalny zasięg może wynosić do 70 m przy użyciu światłowodu OM3 i 100 m przy użyciu OM4. Wszystkie moduły spełniają wymagania lasera klasy I wymagania bezpieczeństwa.Jest wyposażony w 20-stykowe złącze SFP+, które umożliwia podłączanie podczas pracy.
Ten 32G FC SW jest zgodny z FC-PI-6, SFF-8472 Rev 12.2 i kompatybilny z SFF-8432 i odpowiednimi częściami SFF-8431 Rev. 4.1.
Specyfikacja
| Współczynnik kształtu | SFP28 | Maksymalna szybkość transmisji danych | 28,05 Gb/s |
| TypowyDługość fali | 850nm | Maks.Przenoszenie | 100m |
| ZłączeRodzaj | Podwójny LC | Głoska bezdźwięcznaRodzaj | FRP |
| Typ nadajnika | VCSEL 850nm | Typ odbiornika | SZPILKA |
| Moc nadajnika | -8,4 ~ 2,4 dBm | czułość odbiornika | <-10dBm |
| Wskaźnik wymierania | >2,0 dB | Przeciążać | > 2,4 dBm |
| OperacyjnyTemperatura | 0 do 70°C (32 do 158°F) | GwarancjaCzas | 3 lata |
| DDMI | Utrzymany | Protokoły | Zgodny z MSA |
| Pobór energii | <1W | OEM | Utrzymany |
Cechy
Aplikacja
Charakterystyka optyczna i elektryczna
| Parametr | Symbol | Min | Typowy | Maks. | Jednostka | Uwagi | |
| Nadajnik | |||||||
| Środkowa długość fali | λc | 840 | 850 | 860 | Nm | ||
| Szerokość widmowa (RMS) | λ | 0,6 | Nm | ||||
| Współczynnik tłumienia trybu bocznego | SMSR | - | - | - | dB | ||
| Średnia moc wyjściowa | Pna zewnątrz | -8,4 | 2,4 | dBm | 1 | ||
| Wskaźnik wymierania | ER | 2,0 | dB | ||||
| Różnica wychylenia danych wejściowych | VW | 180 | 950 | mV | 2 | ||
| Wejściowa impedancja różnicowa | ZW | 90 | 100 | 110 | Ω | ||
|
Wyłącz transmisję |
Wyłączyć | 2,0 | Vcc | V | |||
| Włączać | 0 | 0,8 | V | ||||
|
Błąd TX |
Wada | 2,0 | Vcc | V | |||
| Normalna | 0 | 0,8 | V | ||||
| Odbiorca | |||||||
| Środkowa długość fali | λc | 840 | 850 | 860 | Nm | ||
| czułość odbiornika | -10 | dBm | 3 | ||||
| Przeciążenie odbiornika | 2,4 | dBm | 3 | ||||
| LOS Cofnięcie potwierdzenia | LOSD | -13 | dBm | ||||
| LOS Assert | LOSA | -30 | dBm | ||||
| Histereza LOS | 0,5 | 4 | dB | ||||
| Różnica wychylenia danych wyjściowych | Vna zewnątrz | 500 | 700 | 900 | mV | 4 | |
|
LOS |
Wysoki | 2,0 | Vcc | V | |||
| Niski | 0,8 | V | |||||
Uwagi:
1. Moc optyczna jest wprowadzana do MMF.
2. Wejście PECL, wewnętrznie sprzężone AC i zakończone.
3. Mierzone wzorcem testowym PRBS 231-1 @28.05Gbps, BER ≤1E-6..
4. Wewnętrznie sprzężony AC.
Zgodność
Optyczne transceivery Gigaopto są w 100% kompatybilne ze wszystkimi głównymi markami przełączników i nie spowodują uszkodzenia urządzeń OEM.
Aby zapewnić jakość i kompatybilność naszych produktów, każdy produkt jest dokładnie testowany na odpowiednim sprzęcie przed dostawą do klientów.
W celu uzyskania zgodności z GTS-L08B2-02DC należy zapoznać się z tabelą korespondencji P/N.Jeśli marki i numeru części, której szukasz, nie ma na poniższej liście, daj nam znać, a z przyjemnością udzielimy Ci więcej szczegółów.
| Odpowiednia kompatybilna marka/numer części | |||
| Marka | Numer części | Marka | Numer części |
| Gigaopto | GTS-L08B2-02DC | QLogic | SFP32-SR-SP-C |
| Cisco | DS-SFP-FC32G-SW | Brokat | XBR-000212 |
