Szczegóły Produktu:
|
| Nazwa produktu: | 10GFC SFP LW | Maksymalna prędkość (Gb/s): | 10,518 Gb/s |
|---|---|---|---|
| Długość fali: | 1310nm | Przenoszenie: | 10KM |
| Komponent optyczny: | DFB/PIN | Interfejs: | Podwójny LC |
| DDMI: | Utrzymany | Temperatura: | -5 do 85°C (23 do 185°F) |
| słowa kluczowe: | Transceiver 10GFC SFP+ 10 km | ||
| Podkreślić: | 10G FC Fibre Channel,SFP + FC Fibre Channel,FC Fibre Channel Transceiver |
||

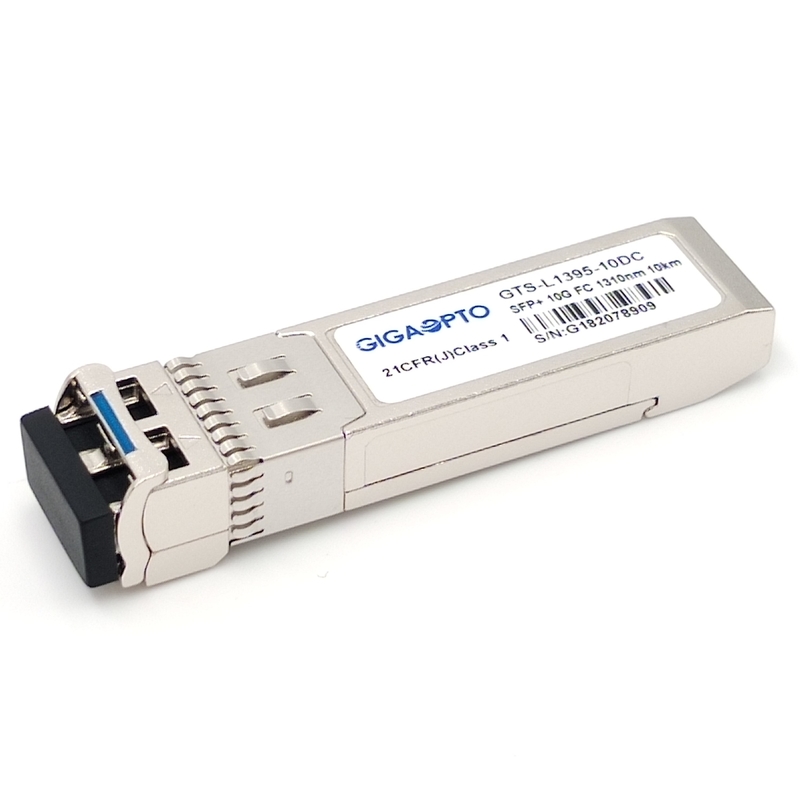

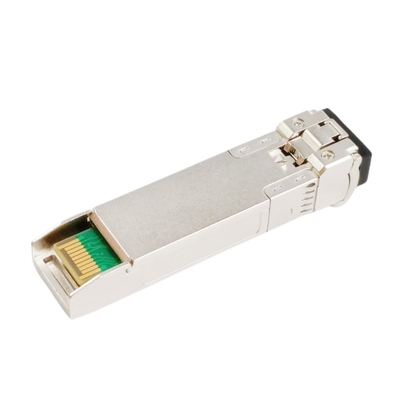

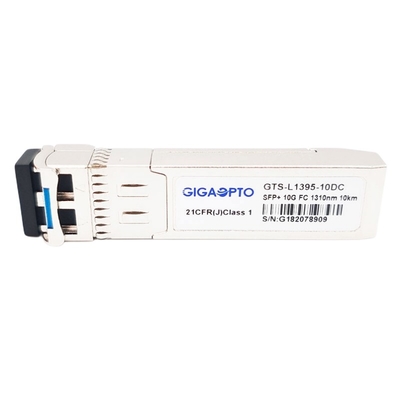

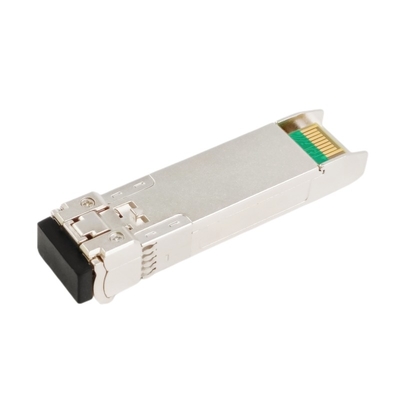

10GFC Fibre Channel SFP+ 1310nm 10km DOM LC SMF
Opis
GigaoptoGTS-L1395-10DCTransceiver wyposażony jest w wysoce niezawodny nadajnik DFB 1310nm i fotodetektor PIN w złączu optycznym duplex LC. Jego maksymalna transmisja może osiągnąć do 10 km przez światłowód jednomodowy G.652 (SMF).
Jest przeznaczony do użytku w aplikacjach szeregowych 10Gbps, takich jak aplikacje SONET OC192/SDH STM64, 10Gigabit Ethernet i 10Gbps Fibre Channel.Działa z pojedynczym zasilaniem +3,3V.Transceiver jest zgodny z umową wieloźródłową (MSA) 10Gbps SFP+.
Cyfrowe funkcje diagnostyczne są dostępne za pośrednictwem 2-przewodowego interfejsu szeregowego, jak określono w SFF-8472, który umożliwia dostęp w czasie rzeczywistym do parametrów pracy urządzenia, takich jak temperatura transceivera, prąd polaryzacji lasera, przesyłana moc optyczna, odbierana moc optyczna i napięcie zasilania transceivera .
Wszystkie moduły są produktami laserowymi Klasy 1, które są zgodne z normami FDA/CDRH i IEC-60825.
Specyfikacja
| Współczynnik kształtu | SFP+ | Maksymalna szybkość transmisji danych | 10.51875 Gb/s |
| Długość fali | 1310nm | Maksymalna odległość kabla | 10km |
| Złącze | Dupleks LC | Głoska bezdźwięczna | FNP |
| Typ nadajnika | DFB 1310nm | Typ odbiornika | SZPILKA |
| Moc nadajnika | -6~0dBm | czułość odbiornika | <-14,4 dBm |
| Zakres temperatury | -5 do 85°C (23 do 185°F) | Gwarancja | 3 lata |
| OEM/ODM | Utrzymany | DOM | Utrzymany |
| Protokoły | CE, Klasa 1 FDA i IEC60825-1 Zgodność z bezpieczeństwem laserowym, RoHS, SFF-8431, SFP MSA | ||
| Obsługiwane aplikacje |
10GBASE-LR/10GBASE-LW Ethernet Kanał światłowodowy 10G Przełączniki i routery do centrów danych 10GbE |
||
Cechy
Aplikacja
Charakterystyka optyczna
| Parametr | Symbol | Min | Typowy | Maks. | Jednostka | Uwagi | ||
| Nadajnik | ||||||||
| Środkowa długość fali | λc | 1270 | 1310 | 1350 | Nm | |||
| Szerokość widmowa (-20dB) | λ | 1 | Nm | |||||
| Współczynnik tłumienia trybu bocznego | SMSR | 30 | - | dB | ||||
| Średnia moc wyjściowa | Pna zewnątrz | -6,0 | 0 | dBm | 1 | |||
| Wskaźnik wymierania | ER | 3,5 | dB | |||||
| Różnica wychylenia danych wejściowych | VW | 180 | 850 | mV | 2 | |||
| Wejściowa impedancja różnicowa | ZW | 90 | 100 | 110 | Ω | |||
|
Wyłącz transmisję |
Wyłączyć | 2,0 | Vcc | V | ||||
| Włączać | 0 | 0,8 | V | |||||
|
Błąd TX |
Wada | 2,0 | Vcc | V | ||||
| Normalna | 0 | 0,8 | V | |||||
| Odbiorca | ||||||||
| Środkowa długość fali | λc | 1260 | 1600 | Nm | ||||
| czułość odbiornika | -14,4 | dBm | 3 | |||||
| Przeciążenie odbiornika | 0,5 | dBm | 3 | |||||
| LOS Cofnięcie potwierdzenia | LOSD | -16 | dBm | |||||
| LOS Assert | LOSA | -30 | dBm | |||||
| Histereza LOS | 0,5 | dB | ||||||
| Różnica wychylenia danych wyjściowych | Vna zewnątrz | 300 | 900 | mV | 4 | |||
|
LOS |
Wysoki | 2,0 | Vcc | V | ||||
| Niski | 0,8 | V | ||||||
Notatka :
1. Moc optyczna jest uruchamiana w SMF.
2. Wejście PECL, wewnętrznie sprzężone AC i zakończone.
3. Mierzone wzorcem testowym PRBS 231-1 @10312Mbps, BER ≤1×10-12.
4. Wewnętrznie sprzężony AC.
Zgodność
Gigaopto produkuje i przechowuje pełną gamę transceiverów optycznych do 100G.Wszystkie nasze optyczne moduły nadawczo-odbiorcze są testowane pod kątem zgodności z docelowym środowiskiem przełączników i są w 100% kompatybilne z głównymi markami, takimi jak Cisco, Brocade, HP, Juniper, Huawei, Alcatel-Lucent, Extreme, Arista, Force10, D-link , 3Com itp. i udzielamy 3-letniej gwarancji.
W przypadku tego modelu GTS-L0895-10DC należy zapoznać się z tabelą korespondencji P/N.Jeśli potrzebujesz większej kompatybilności, daj nam znać.
| Odpowiednia kompatybilna marka/numer części | |||
| Marka | Numer części | Marka | Numer części |
| Gigaopto | GTS-L1395-10DC | Cisco | DS-SFP-FC10G-LW |
| Jałowiec | XBR-000217 | ||
