Szczegóły Produktu:
|
| Nazwa produktu: | Transceiver 10GFC | Przepustowość (Gb/s): | 1,0625-10,518 Gb/s |
|---|---|---|---|
| Długość fali: | 850nm | Maksymalna transmisja: | 300m nad OM3 lub 400m nad OM4 |
| LD/PD: | VCSEL/PIN | Złącze: | Duplex LC |
| Temperatura: | COM | DDM: | TAK |
| słowa kluczowe: | Transceiver 10GFC SFP+ SW, Fibre Channel 10G 300m 850nm | ||
| Podkreślić: | Moduł Fibre Channel DOM,moduł Fibre Channel 300 m,Fibre Channel 10G |
||
10GFC SW 850nm 300m Transceiver dla Fibre Channel LC DOM
Opis

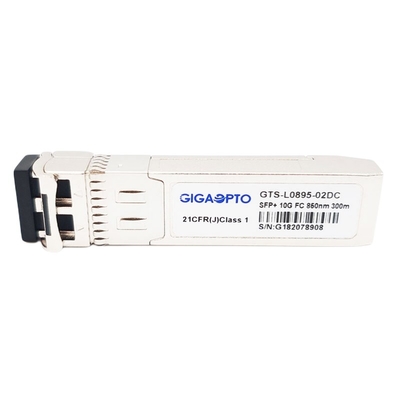

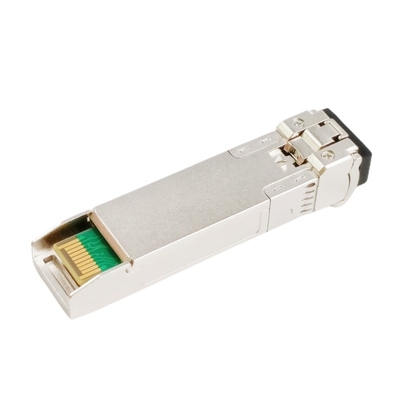

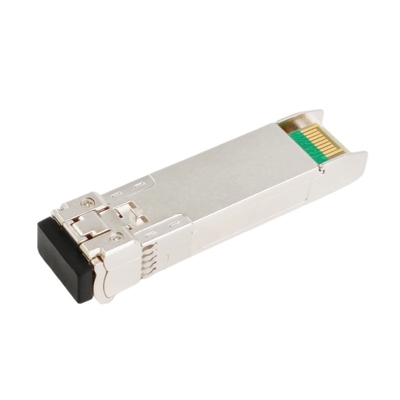

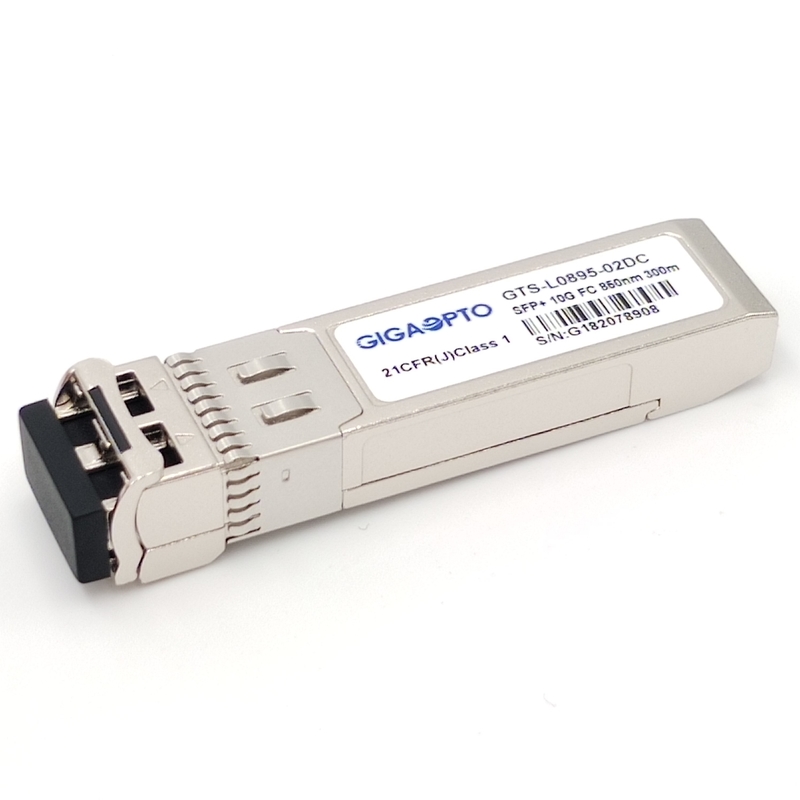

Urządzenie nadawczo-odbiorcze Gigaopto GTS-L0895-02DC jest wyposażone w wysoce niezawodny nadajnik VCSEL 850 nm i fotodetektor PIN w złączu optycznym dupleks LC.
Ten moduł nadawczo-odbiorczy 10GFC SW z możliwością podłączenia podczas pracy obsługuje szybkość transmisji danych 1,0625-10,518 Gb/s i aplikacje, takie jak 10G Fibre Channel (10,52 Gb/s), 8G Fibre Channel (8,5 Gb/s), 4G Fibre Channel (4,25 Gb/s), 2G Fibre Channel (2,125 Gb/s), 1G Fibre Channel (1.0625Gbps). Jest to wielozadaniowy moduł używany w wielu różnych miejscach dzisiejszej sieci.W związku z tym najpopularniejsze aplikacje to aplikacje sieci pamięci masowej (SAN) w centrach danych, połączenia Fibre Channel w centrach danych przez sieć szkieletową, połączenia SAN w sieciach korporacyjnych i inne łącza optyczne.
Obsługuje diagnostykę optyczną DDM/DOM, która zapewnia monitorowanie w czasie rzeczywistym temperatury transceivera, prądu polaryzacji lasera, mocy optycznej, odbieranej mocy optycznej i napięcia zasilania transceivera.
Wszystkie moduły są produktami laserowymi klasy 1, zgodnymi ze standardami FDA/CDRH i IEC-60825.
Specyfikacja
| Współczynnik kształtu | SFP+ | Szybkość przesyłania danych | 1,0625-10,518 Gb/s |
| Długość fali | 850nm | Maksymalna odległość kabla | 300m nad OM3 lub 400m nad OM4 |
| Złącze | Dupleks LC | Głoska bezdźwięczna | FRP |
| Typ nadajnika | VCSEL 850nm | Typ odbiornika | SZPILKA |
| Moc nadajnika | -6~-1dBm | czułość odbiornika | <-11,1 dBm |
| Wskaźnik wymierania | >3,5 dB | Przeciążać | > 0,5 dBm |
| Budżet mocy (dB) | 4,1 dB | DDM/DOM | Utrzymany |
| Zakres temperatury | 0 do 70°C (32 do 158°F) | Gwarancja | 3 lata |
| OEM/ODM | Utrzymany | Waga | 30 gram |
| Protokoły | CE, Klasa 1 FDA i IEC60825-1 Zgodność z bezpieczeństwem laserowym, RoHS, SFF-8431, SFP MSA | ||
| Obsługiwane aplikacje | Fibre Channel 10G (10,518 Gb/s), Fibre Channel 8G (8,5 Gb/s), Fibre Channel 4G (4,25 Gb/s), Fibre Channel 2G (2,125 Gb/s), Fibre Channel 1G (1,0625 Gb/s) | ||
Cechy
Aplikacja
Charakterystyka optyczna
| Parametr | Symbol | Min | Typowy | Maks. | Jednostka | Uwagi | ||||
| Nadajnik | ||||||||||
| Środkowa długość fali | λc | 840 | 850 | 860 | Nm | |||||
| Szerokość widmowa (RMS) | λ | 0,45 | Nm | |||||||
| Współczynnik tłumienia trybu bocznego | SMSR | - | - | - | dB | |||||
| Średnia moc wyjściowa | Pna zewnątrz | -6,0 | -1,0 | dBm | 1 | |||||
| Wskaźnik wymierania | ER | 3,5 | dB | |||||||
| Różnica wychylenia danych wejściowych | VW | 180 | 950 | mV | 2 | |||||
| Wejściowa impedancja różnicowa | ZW | 90 | 100 | 110 | Ω | |||||
|
Wyłącz transmisję |
Wyłączyć | 2,0 | Vcc | V | ||||||
| Włączać | 0 | 0,8 | V | |||||||
|
Błąd TX |
Wada | 2,0 | Vcc | V | ||||||
| Normalna | 0 | 0,8 | V | |||||||
| Odbiorca | ||||||||||
| Środkowa długość fali | λc | 840 | 850 | 860 | Nm | |||||
| czułość odbiornika | -10,0 | dBm | 3 | |||||||
| Przeciążenie odbiornika | 0,5 | dBm | 3 | |||||||
| LOS Cofnięcie potwierdzenia | LOSD | -12 | dBm | |||||||
| LOS Assert | LOSA | -22 | dBm | |||||||
| Histereza LOS | 0,5 | 4 | dB | |||||||
| Różnica wychylenia danych wyjściowych | Vna zewnątrz | 500 | 700 | 900 | mV | 4 | ||||
|
LOS |
Wysoki | 2,0 | Vcc | V | ||||||
| Niski | 0,8 | V | ||||||||
Notatka :
1. Moc optyczna jest wprowadzana do MMF.
2. Wejście PECL, wewnętrznie sprzężone AC i zakończone.
3. Mierzone wzorcem testowym PRBS 231-1 @10312Mbps, BER ≤1×10-12.
4. Wewnętrznie sprzężony AC.
Zgodność
Wszystkie transceivery Gigaopto są oparte na standardach i zgodne z MSA (Umowa Multi-Source), a także rygorystycznie testowane i kodowane w naszych własnych obiektach, aby zapewnić najwyższy poziom wydajności.Przeprowadzamy 100% testy aplikacji w warunkach użytkowania końcowego.
W przypadku tego modułu 10GFC P/N:GTS-L0895-02DC należy zapoznać się z tabelą korespondencji P/N.Aby uzyskać większą kompatybilność produktów, prosimy o kontakt.
| Odpowiednia kompatybilna marka/numer części | |||
| Marka | Numer części | Marka | Numer części |
| Gigaopto | GTS-L0895-02DC | Cisco | DS-SFP-FC10G-SW |
| Jałowiec | XBR-000218 | ||
