Szczegóły Produktu:
|
| Nazwa produktu: | SFP-8GFC-ZR | Maksymalna szybkość (Gb/s): | 8,5 Gb/s |
|---|---|---|---|
| Długość fali: | 1550NM | maksymalny zasięg: | 80KM |
| składniki: | EML/APD | Złącze/Polski: | Duplex LC/PC |
| Temp: | 0 do 70°C | Moc-Budżet: | 24db |
| słowa kluczowe: | Nadajnik-odbiornik 8GFC ZW SFP+, 8G FC 80km 1550nm | ||
| Podkreślić: | Moduł Fibre Channel 8GFC,80-kilometrowy moduł Fibre Channel,Transceiver ZW SFP+ |
||

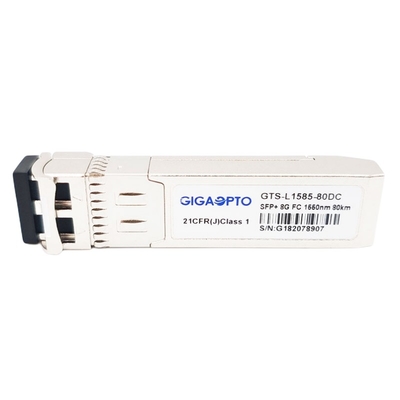

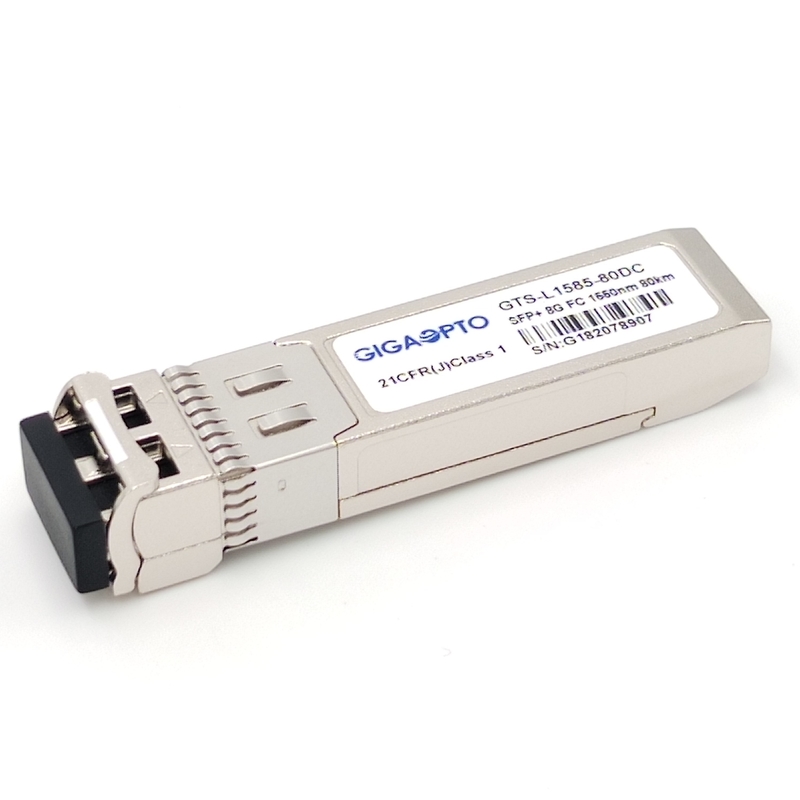

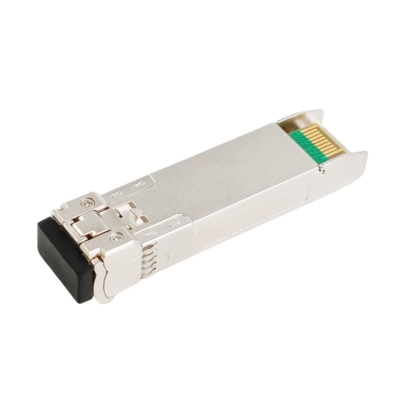

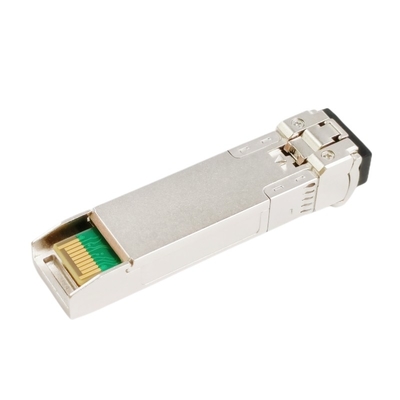

8GFC SFP+ 1550nm 80-kilometrowy optyczny moduł nadawczo-odbiorczy dla Fibre Channel i SAN
Opis
Transceiver optyczny 8GFC SFP+ firmy GigaoptoGTS-L1585-80DCjest przeznaczony do aplikacji łączności Fibre Channel o długości 8 Gb/s, zapewnia przepustowość 8,5 Gb/s do 80 km przez światłowód jednomodowy (SMF) przy użyciu fali o długości 1550 nm.
Sekcja nadajnika zawiera niezawodny, chłodzony 1550nm laser EML.A sekcja odbiornika składa się z fotodiody PIN zintegrowanej z TIA.Wszystkie moduły spełniają wymagania bezpieczeństwa laserowego klasy I.
Ten transceiver SFP+ ZW jest w pełni zgodny z SFP+ Multi-Source Agreement (MSA) i standardem FCIA FC-PI-4 800-SM-LC-L.
Cyfrowe funkcje diagnostyczne są dostępne za pośrednictwem 2-przewodowego interfejsu szeregowego, jak określono w SFF-8472, który umożliwia dostęp w czasie rzeczywistym do parametrów pracy urządzenia, takich jak temperatura transceivera, prąd polaryzacji lasera, przesyłana moc optyczna, odbierana moc optyczna i napięcie zasilania transceivera .
Specyfikacja
| Kompatybilna marka | Brokat | Kategoria | SFP Fibre Channel |
| Numer części | GTS-L1585-80DC | Budżet mocy | 24dBm |
| Typ formularza | SFP+ | Maksymalna szybkość transmisji danych | 8,5 Gb/s |
| Długość fali | 1550nm | Dystans | 80km @ G.652 |
| Złącze | Pojemnik LC | Głoska bezdźwięczna | FNP |
| Typ nadajnika | EML | Typ odbiornika | APD |
| Napięcie zasilania | 3,3V | Prąd zasilania | <450mA |
| Moc nadajnika | 0~5dBm | czułość odbiornika | <-24dBm |
| Wskaźnik wymierania | >7,0 dB | Przeciążenie odbiornika | >-7,0 dBm |
| Zakres temperatury | 0 do 70°C (32 do 158°F) | Gwarancja | 3 lata |
| OEM/ODM | Utrzymany | Diagnostyka cyfrowa | Wspierać się |
| Protokoły | Zgodny z MSA | ||
Cechy
Aplikacja
Charakterystyka optyczna
| Parametr | Symbol | Min | Typowy | Maks. | Jednostka | Uwagi | ||
| Nadajnik | ||||||||
| Środkowa długość fali | λc | 1530 | 1550 | 1565 | Nm | |||
| Szerokość widmowa (-20dB) | λ | 1 | Nm | |||||
| Współczynnik tłumienia trybu bocznego | SMSR | 30 | - | dB | ||||
| Średnia moc wyjściowa | Pna zewnątrz | 0 | 5.0 | dBm | 1 | |||
| Wskaźnik wymierania | ER | 7,0 | dB | |||||
| Różnica wychylenia danych wejściowych | VW | 180 | 850 | mV | 2 | |||
| Wejściowa impedancja różnicowa | ZW | 90 | 100 | 110 | Ω | |||
|
Wyłącz transmisję |
Wyłączyć | 2,0 | Vcc | V | ||||
| Włączać | 0 | 0,8 | V | |||||
|
Błąd TX |
Wada | 2,0 | Vcc | V | ||||
| Normalna | 0 | 0,8 | V | |||||
| Odbiorca | ||||||||
| Środkowa długość fali | λc | 1260 | 1600 | Nm | ||||
| czułość odbiornika | -24,0 | dBm | 3 | |||||
| Przeciążenie odbiornika | -7,0 | dBm | 3 | |||||
| LOS Cofnięcie potwierdzenia | LOSD | -25,0 | dBm | |||||
| LOS Assert | LOSA | -35 | dBm | |||||
| Histereza LOS | 0,5 | dB | ||||||
| Różnica wychylenia danych wyjściowych | Vna zewnątrz | 300 | 900 | mV | 4 | |||
|
LOS |
Wysoki | 2,0 | Vcc | V | ||||
| Niski | 0,8 | V | ||||||
Notatka :
1. Moc optyczna jest uruchamiana w SMF.
2. Wejście PECL, wewnętrznie sprzężone AC i zakończone.
3. Mierzone wzorcem testowym PRBS 231-1 @8,5 Gb/s, BER ≤1×10-12.
4. Wewnętrznie sprzężony AC.
